Перила, прав. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Перила, прав. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 128376432
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

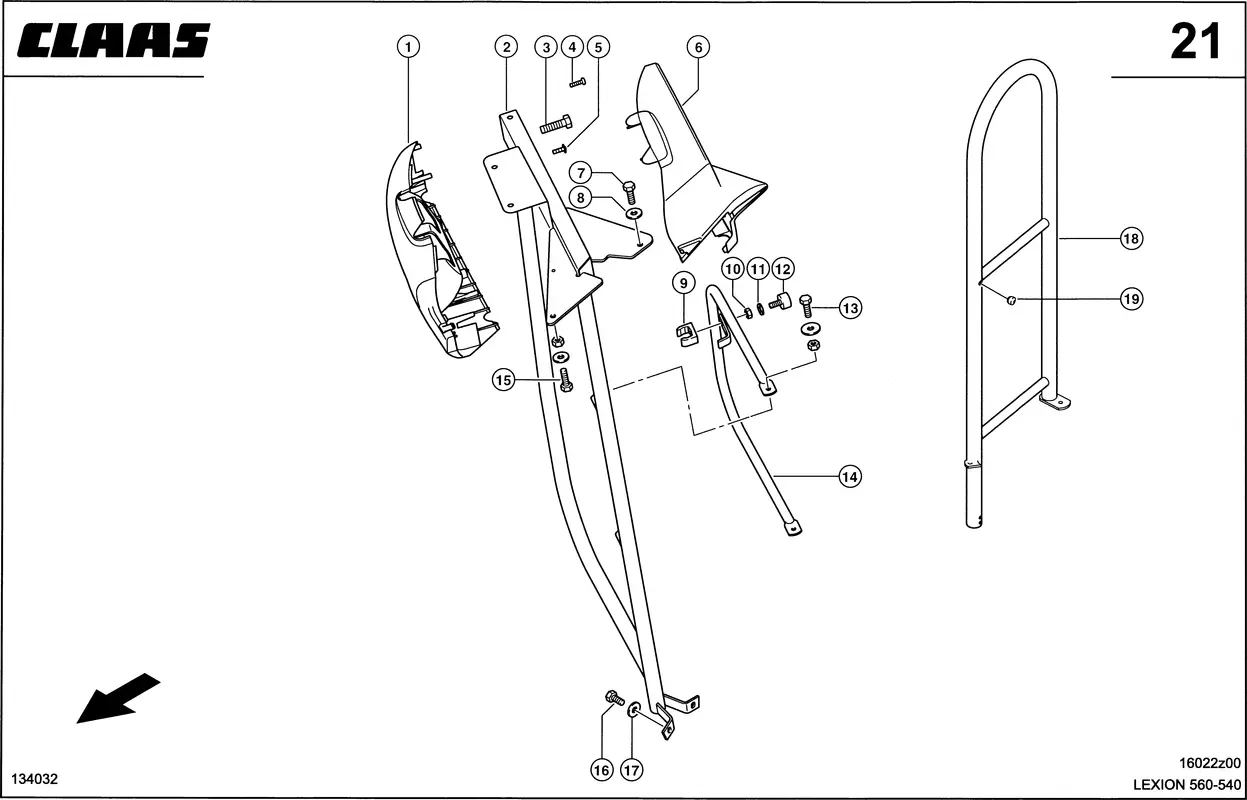

Номер на схеме | 1 |
Название детали | Щиток Наружный 0005468170 |
Ссылка на деталь | 0005468170 |
Номер на схеме | 2 |
Название детали | Перила Правые 0005467951 |
Ссылка на деталь | 0005467951 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002373700 |
Ссылка на деталь | 0002373700 |
Номер на схеме | 4 |
Название детали | Винт Pt 0011169320 |
Ссылка на деталь | 0011169320 |
Номер на схеме | 5 |
Название детали | Винт С Плоск.гол. 0002172240 |
Ссылка на деталь | 0002172240 |
Номер на схеме | 6 |
Название детали | Щиток Наружный 0005468180 |
Ссылка на деталь | 0005468180 |
Номер на схеме | 7 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 9 |
Название детали | Зажим 0005802470 |
Ссылка на деталь | 0005802470 |
Номер на схеме | 10 |
Название детали | Гайка 6-Гр. 0002380370 |
Ссылка на деталь | 0002380370 |
Номер на схеме | 11 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 12 |
Название детали | Буфер Упорный 0002394970 |
Ссылка на деталь | 0002394970 |
Номер на схеме | 13 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 13 |
Название детали | Винт Полупотайной 0006100991 |
Ссылка на деталь | 0006100991 |
Номер на схеме | 13 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 13 |
Название детали | Диск 0006822900 |
Ссылка на деталь | 0006822900 |
Номер на схеме | 14 |
Название детали | Скоба Правая 0005467990 |
Ссылка на деталь | 0005467990 |
Номер на схеме | 15 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 15 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 15 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 16 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 17 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 18 |
Название детали | Перила Правые 0007959420 |
Ссылка на деталь | 0007959420 |
Номер на схеме | 19 |
Название детали | Буфер 0008215830 |
Ссылка на деталь | 0008215830 |
