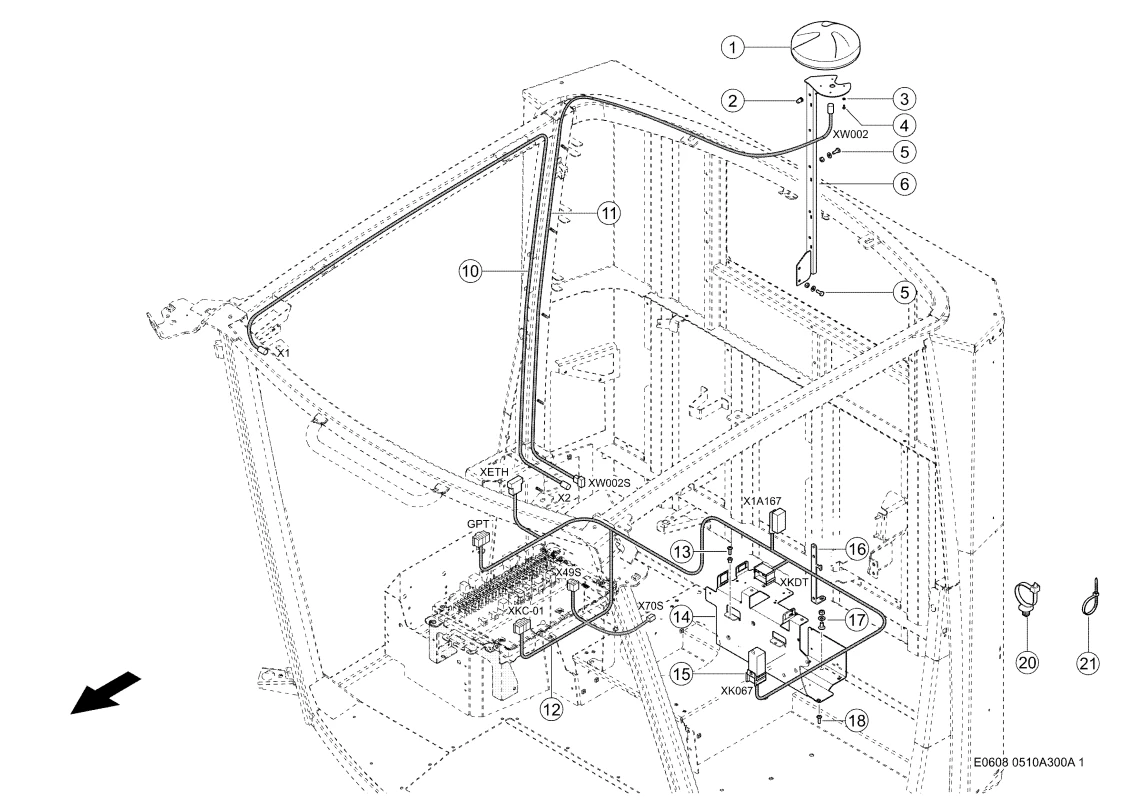

Пилот gps. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Пилот gps. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 111176008
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Антенна 0014030161 |
Ссылка на деталь | 0014030161 |
Номер на схеме | 2 |
Название детали | Заклёпка-Гайка Глухая 0002341740 |
Ссылка на деталь | 0002341740 |
Номер на схеме | 2 |
Название детали | Заклёпка-Гайка Глухая 0002162670 |
Ссылка на деталь | 0002162670 |
Номер на схеме | 3 |
Название детали | Шайба С Зубцами 0002392620 |
Ссылка на деталь | 0002392620 |
Номер на схеме | 4 |
Название детали | Винт С Плоск.гол. 0004705050 |
Ссылка на деталь | 0004705050 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 5 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 6 |
Название детали | Держатель 0023155560 |
Ссылка на деталь | 0023155560 |
Номер на схеме | 10 |
Название детали | Кабель 0018118530 |
Ссылка на деталь | 0018118530 |
Номер на схеме | 11 |
Название детали | Кабель 0018124720 |
Ссылка на деталь | 0018124720 |
Номер на схеме | 12 |
Название детали | Комплект Проводов 0018124881 |
Ссылка на деталь | 0018124881 |
Номер на схеме | 13 |
Название детали | Винт С Головкой 0002173210 |
Ссылка на деталь | 0002173210 |
Номер на схеме | 13 |
Название детали | Заклёпка-Гайка Глухая 0002163400 |
Ссылка на деталь | 0002163400 |
Номер на схеме | 14 |
Название детали | Держатель 0005649832 |
Ссылка на деталь | 0005649832 |
Номер на схеме | 15 |
Название детали | Реле 0018118680 |
Ссылка на деталь | 0018118680 |
Номер на схеме | 16 |
Название детали | Уголок 0005373600 |
Ссылка на деталь | 0005373600 |
Номер на схеме | 17 |
Название детали | Винт Сф/Цилиндр. 0002173082 |
Ссылка на деталь | 0002173082 |
Номер на схеме | 17 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 17 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 18 |
Название детали | Винт С Головкой 0002173210 |
Ссылка на деталь | 0002173210 |
Номер на схеме | 20 |
Название детали | Стяжка Кабельная 0002171570 |
Ссылка на деталь | 0002171570 |
Номер на схеме | 21 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Автоматическое Рулевое Управление, Пилот gps, Рулевое Управление |
