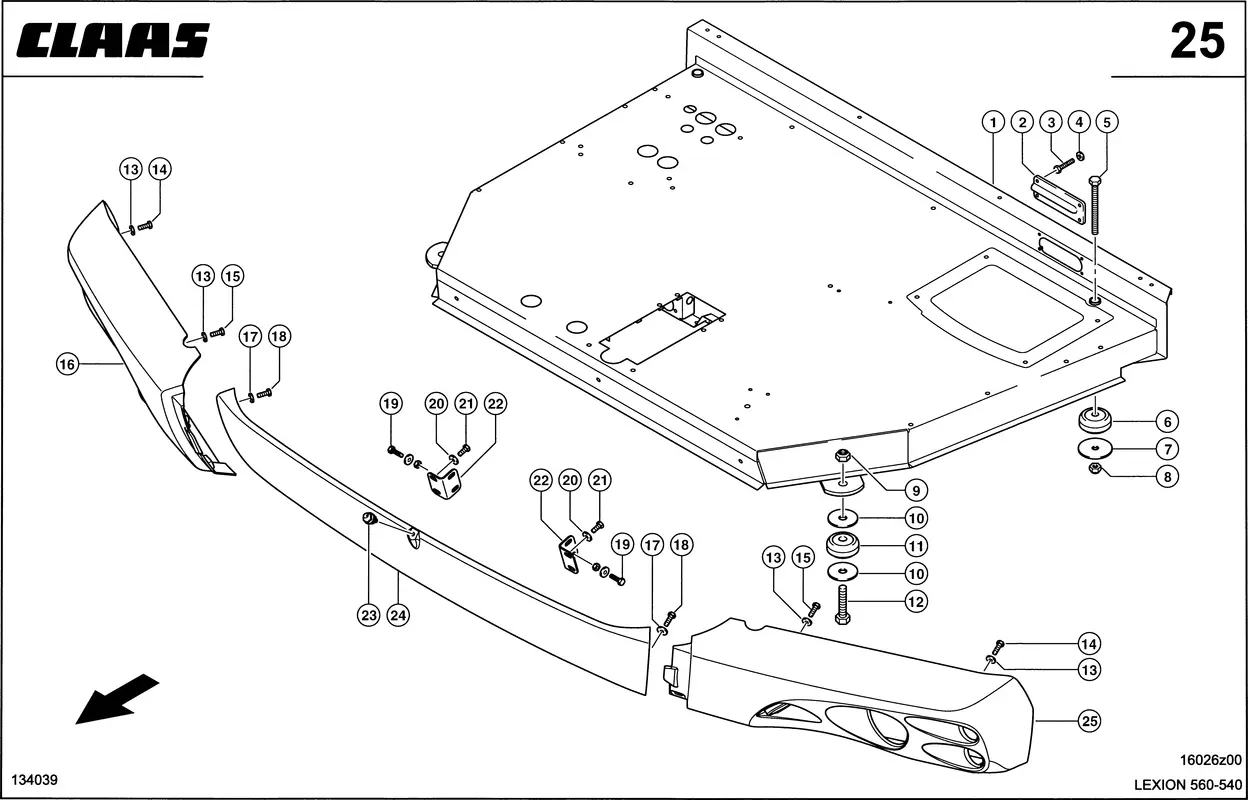

Площадка водителя. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Площадка водителя. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Подножка Д/Водит. 0005466815 |
| Ссылка на деталь | 0005466815 |
| Номер на схеме | 2 |
| Название детали | Пластина 0005641750 |
| Ссылка на деталь | 0005641750 |
| Номер на схеме | 2 |
| Название детали | Пластина Уплотн. 0000696440 |
| Ссылка на деталь | 0000696440 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002158980 |
| Ссылка на деталь | 0002158980 |
| Номер на схеме | 6 |
| Название детали | Втулка С Фланцем 0007347290 |
| Ссылка на деталь | 0007347290 |
| Номер на схеме | 7 |
| Название детали | Шайба 0007347280 |
| Ссылка на деталь | 0007347280 |
| Номер на схеме | 8 |
| Название детали | Гайка Стопорная 0002380470 |
| Ссылка на деталь | 0002380470 |
| Номер на схеме | 9 |
| Название детали | Гайка Стопорная 0002335510 |
| Ссылка на деталь | 0002335510 |
| Номер на схеме | 10 |
| Название детали | Шайба 0006643800 |
| Ссылка на деталь | 0006643800 |
| Номер на схеме | 11 |
| Название детали | Втулка С Фланцем 0007347420 |
| Ссылка на деталь | 0007347420 |
| Номер на схеме | 12 |
| Название детали | Винт 6-Гр. 0002339850 |
| Ссылка на деталь | 0002339850 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 14 |
| Название детали | Болт 0002172490 |
| Ссылка на деталь | 0002172490 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002374380 |
| Ссылка на деталь | 0002374380 |
| Номер на схеме | 15 |
| Название детали | Болт 0002172490 |
| Ссылка на деталь | 0002172490 |
| Номер на схеме | 16 |
| Название детали | Панель Передняя 0007931993 |
| Ссылка на деталь | 0007931993 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 18 |
| Название детали | Болт 0002171920 |
| Ссылка на деталь | 0002171920 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002332430 |
| Ссылка на деталь | 0002332430 |
| Номер на схеме | 19 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 19 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 19 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 21 |
| Название детали | Болт 0002172490 |
| Ссылка на деталь | 0002172490 |
| Номер на схеме | 21 |
| Название детали | Болт 6-Гр. 0002441380 |
| Ссылка на деталь | 0002441380 |
| Номер на схеме | 22 |
| Название детали | Уголок 0007944920 |
| Ссылка на деталь | 0007944920 |
| Номер на схеме | 23 |
| Название детали | Форсунка 0007364430 |
| Ссылка на деталь | 0007364430 |
| Номер на схеме | 24 |
| Название детали | Панель Передняя 0007931983 |
| Ссылка на деталь | 0007931983 |
| Номер на схеме | 25 |
| Название детали | Панель Передняя 0007931973 |
| Ссылка на деталь | 0007931973 |
