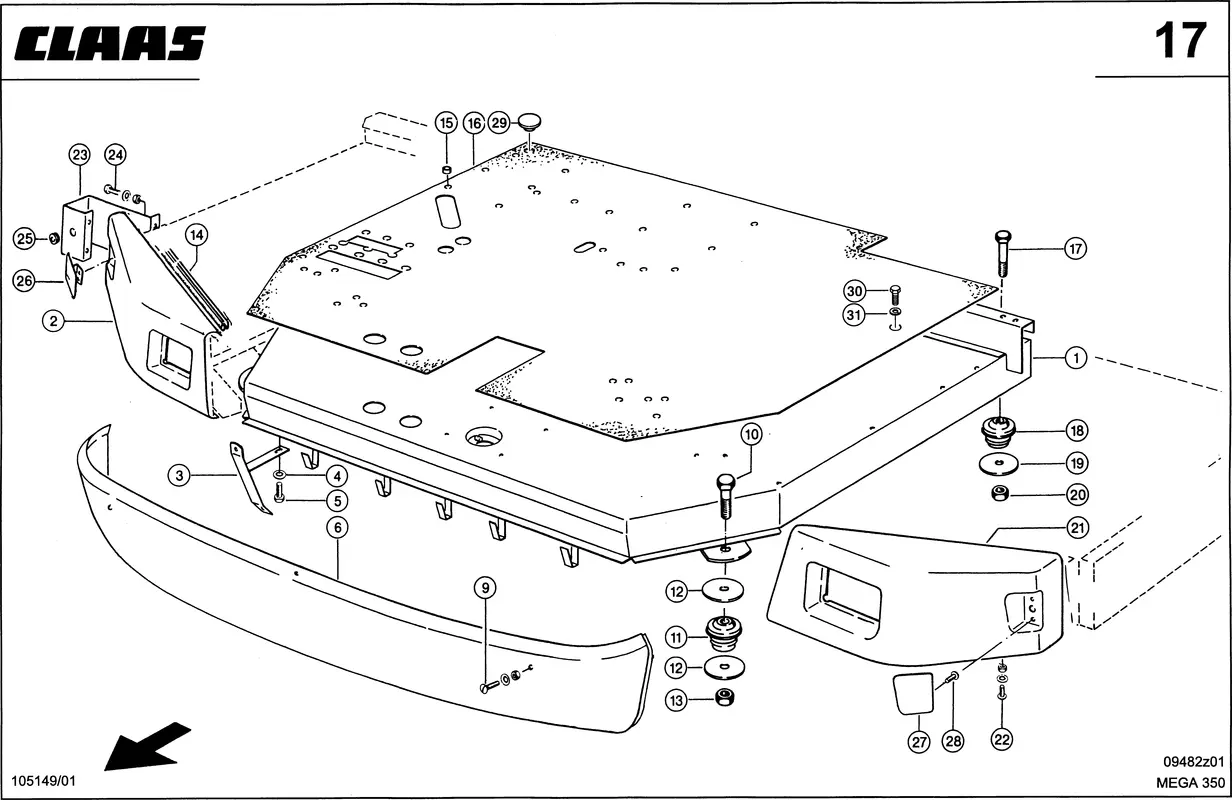

Площадка водителя. Запчасти для комбайнов mega 350 № машины 83500011 — 83599999. Схема 1
Площадка водителя. Запчасти для комбайнов mega 350 № машины 83500011 — 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Подножка Д/Водит. 0006642416 |
| Ссылка на деталь | 0006642416 |
| Номер на схеме | 2 |
| Название детали | Панель Фары 0006643941 |
| Ссылка на деталь | 0006643941 |
| Номер на схеме | 3 |
| Название детали | Держатель 0007364101 |
| Ссылка на деталь | 0007364101 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 6 |
| Название детали | Панель Передняя 0007364422 |
| Ссылка на деталь | 0007364422 |
| Номер на схеме | 6 |
| Название детали | Наклейка 0005160161 |
| Ссылка на деталь | 0005160161 |
| Номер на схеме | 9 |
| Название детали | Винт Полупотайной 0006367921 |
| Ссылка на деталь | 0006367921 |
| Номер на схеме | 9 |
| Название детали | Плоская Шайба 0002342730 |
| Ссылка на деталь | 0002342730 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 10 |
| Название детали | Винт 6-Гр. 0002339850 |
| Ссылка на деталь | 0002339850 |
| Номер на схеме | 11 |
| Название детали | Втулка С Фланцем 0007347420 |
| Ссылка на деталь | 0007347420 |
| Номер на схеме | 12 |
| Название детали | Шайба 0006643800 |
| Ссылка на деталь | 0006643800 |
| Номер на схеме | 13 |
| Название детали | Гайка Стопорная 0002335510 |
| Ссылка на деталь | 0002335510 |
| Номер на схеме | 14 |
| Название детали | Профиль Уплотн. 0001365600 |
| Ссылка на деталь | 0001365600 |
| Номер на схеме | 15 |
| Название детали | Кольцо Распорное 0006239880 |
| Ссылка на деталь | 0006239880 |
| Номер на схеме | 16 |
| Название детали | Пластина Защитная 0006642404 |
| Ссылка на деталь | 0006642404 |
| Номер на схеме | 17 |
| Название детали | Винт 6-Гр. 0002355900 |
| Ссылка на деталь | 0002355900 |
| Номер на схеме | 18 |
| Название детали | Втулка С Фланцем 0007347290 |
| Ссылка на деталь | 0007347290 |
| Номер на схеме | 19 |
| Название детали | Шайба 0007347280 |
| Ссылка на деталь | 0007347280 |
| Номер на схеме | 20 |
| Название детали | Гайка Стопорная 0002380470 |
| Ссылка на деталь | 0002380470 |
| Номер на схеме | 21 |
| Название детали | Панель Фары 0006643951 |
| Ссылка на деталь | 0006643951 |
| Номер на схеме | 22 |
| Название детали | Винт Полупотайной 0006367921 |
| Ссылка на деталь | 0006367921 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 23 |
| Название детали | Держатель Лампы 0007528190 |
| Ссылка на деталь | 0007528190 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 24 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 25 |
| Название детали | Провод 0006592730 |
| Ссылка на деталь | 0006592730 |
| Номер на схеме | 26 |
| Название детали | Панель Правая 0007528031 |
| Ссылка на деталь | 0007528031 |
| Номер на схеме | 27 |
| Название детали | Панель Левая 0007528041 |
| Ссылка на деталь | 0007528041 |
| Номер на схеме | 28 |
| Название детали | Винт Для Жести 0002157200 |
| Ссылка на деталь | 0002157200 |
| Номер на схеме | 29 |
| Название детали | Заглушка 0002384570 |
| Ссылка на деталь | 0002384570 |
| Номер на схеме | 30 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 31 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Mega-350 |
| Узел | Кабина / площадка водителя, Площадка Водителя |
