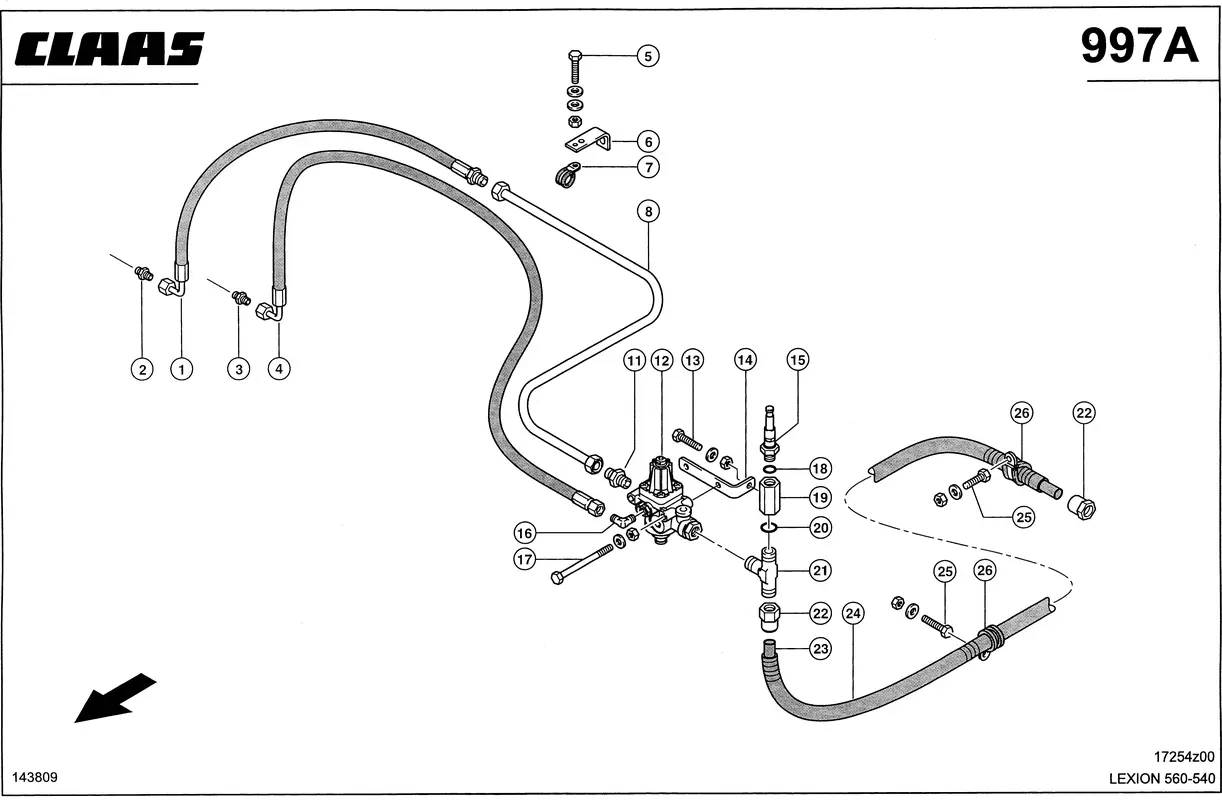

Пневматическая система c13, линии. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Пневматическая система c13, линии. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Шланг 0007964140 |
| Ссылка на деталь | 0007964140 |
| Номер на схеме | 2 |
| Название детали | Соединение Резьб. 0003132200 |
| Ссылка на деталь | 0003132200 |
| Номер на схеме | 3 |
| Название детали | Штуцер Резьбовой 0004086610 |
| Ссылка на деталь | 0004086610 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0007437850 |
| Ссылка на деталь | 0007437850 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Держатель 0006250721 |
| Ссылка на деталь | 0006250721 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0002163410 |
| Ссылка на деталь | 0002163410 |
| Номер на схеме | 8 |
| Название детали | Труба 0007982780 |
| Ссылка на деталь | 0007982780 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002390450 |
| Ссылка на деталь | 0002390450 |
| Номер на схеме | 12 |
| Название детали | Регулятор Давлен. 0007964090 |
| Ссылка на деталь | 0007964090 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002355250 |
| Ссылка на деталь | 0002355250 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 14 |
| Название детали | Уголок Опорный 0007964100 |
| Ссылка на деталь | 0007964100 |
| Номер на схеме | 15 |
| Название детали | Клапан Предохр. 0007965200 |
| Ссылка на деталь | 0007965200 |
| Номер на схеме | 16 |
| Название детали | Штуцер Резьбовой 0002164720 |
| Ссылка на деталь | 0002164720 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002355250 |
| Ссылка на деталь | 0002355250 |
| Номер на схеме | 17 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 18 |
| Название детали | Кольцо Уплотнительное 0006316970 |
| Ссылка на деталь | 0006316970 |
| Номер на схеме | 19 |
| Название детали | Муфта 0002145050 |
| Ссылка на деталь | 0002145050 |
| Номер на схеме | 20 |
| Название детали | Кольцо Упл.плоск. 0006331141 |
| Ссылка на деталь | 0006331141 |
| Номер на схеме | 21 |
| Название детали | Штуцер Резьбовой 0002145060 |
| Ссылка на деталь | 0002145060 |
| Номер на схеме | 22 |
| Название детали | Палец Стопорн. 0002164370 |
| Ссылка на деталь | 0002164370 |
| Номер на схеме | 23 |
| Название детали | Трубка 0002028880 |
| Ссылка на деталь | 0002028880 |
| Номер на схеме | 24 |
| Название детали | Труба Защитная 0004120030 |
| Ссылка на деталь | 0004120030 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 25 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 26 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Навесные Детали, Корпус Машины, Пневматическая система c13, линии, Принадлежности / Монтажный Набор |
