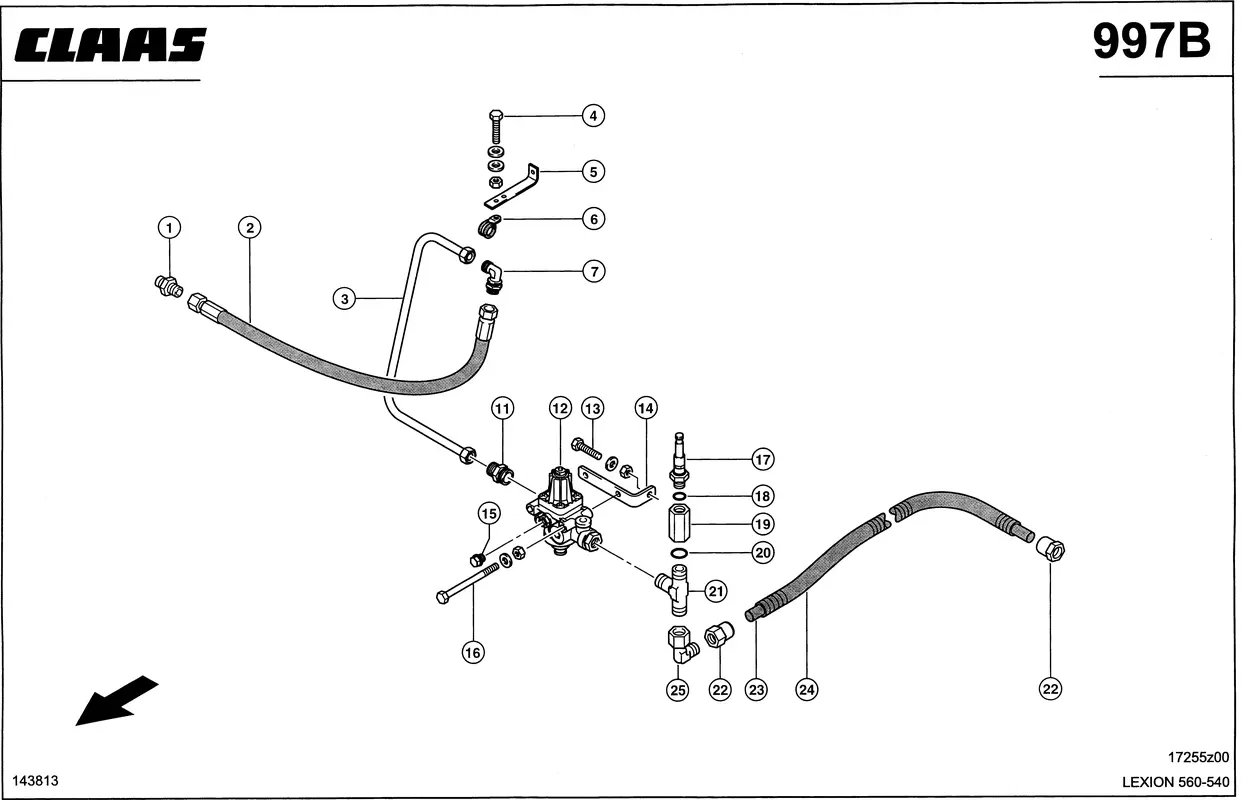

Пневматическая система c6.6, линии. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Пневматическая система c6.6, линии. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер Резьбовой 0002159200 |
| Ссылка на деталь | 0002159200 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0000693221 |
| Ссылка на деталь | 0000693221 |
| Номер на схеме | 3 |
| Название детали | Трубопровод 0007983160 |
| Ссылка на деталь | 0007983160 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Уголок Опорный 0006895710 |
| Ссылка на деталь | 0006895710 |
| Номер на схеме | 6 |
| Название детали | Хомут 0002156120 |
| Ссылка на деталь | 0002156120 |
| Номер на схеме | 7 |
| Название детали | Штуцер Угловой 0002388020 |
| Ссылка на деталь | 0002388020 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002387990 |
| Ссылка на деталь | 0002387990 |
| Номер на схеме | 12 |
| Название детали | Регулятор Давлен. 0007964090 |
| Ссылка на деталь | 0007964090 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002355250 |
| Ссылка на деталь | 0002355250 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 14 |
| Название детали | Уголок Опорный 0007964100 |
| Ссылка на деталь | 0007964100 |
| Номер на схеме | 15 |
| Название детали | Пробка Резьбов. 0000906660 |
| Ссылка на деталь | 0000906660 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002355250 |
| Ссылка на деталь | 0002355250 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 17 |
| Название детали | Клапан Предохр. 0007965200 |
| Ссылка на деталь | 0007965200 |
| Номер на схеме | 18 |
| Название детали | Кольцо Уплотнительное 0002357860 |
| Ссылка на деталь | 0002357860 |
| Номер на схеме | 19 |
| Название детали | Муфта 0002145050 |
| Ссылка на деталь | 0002145050 |
| Номер на схеме | 20 |
| Название детали | Кольцо Упл.плоск. 0006331141 |
| Ссылка на деталь | 0006331141 |
| Номер на схеме | 21 |
| Название детали | Штуцер Резьбовой 0002145060 |
| Ссылка на деталь | 0002145060 |
| Номер на схеме | 22 |
| Название детали | Палец Стопорн. 0002164370 |
| Ссылка на деталь | 0002164370 |
| Номер на схеме | 23 |
| Название детали | Трубка 0002028880 |
| Ссылка на деталь | 0002028880 |
| Номер на схеме | 24 |
| Название детали | Труба Защитная 0004120030 |
| Ссылка на деталь | 0004120030 |
| Номер на схеме | 25 |
| Название детали | Штуцер Угловой 0000591430 |
| Ссылка на деталь | 0000591430 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Навесные Детали, Корпус Машины, Пневматическая система c6.6, линии, Принадлежности / Монтажный Набор |
