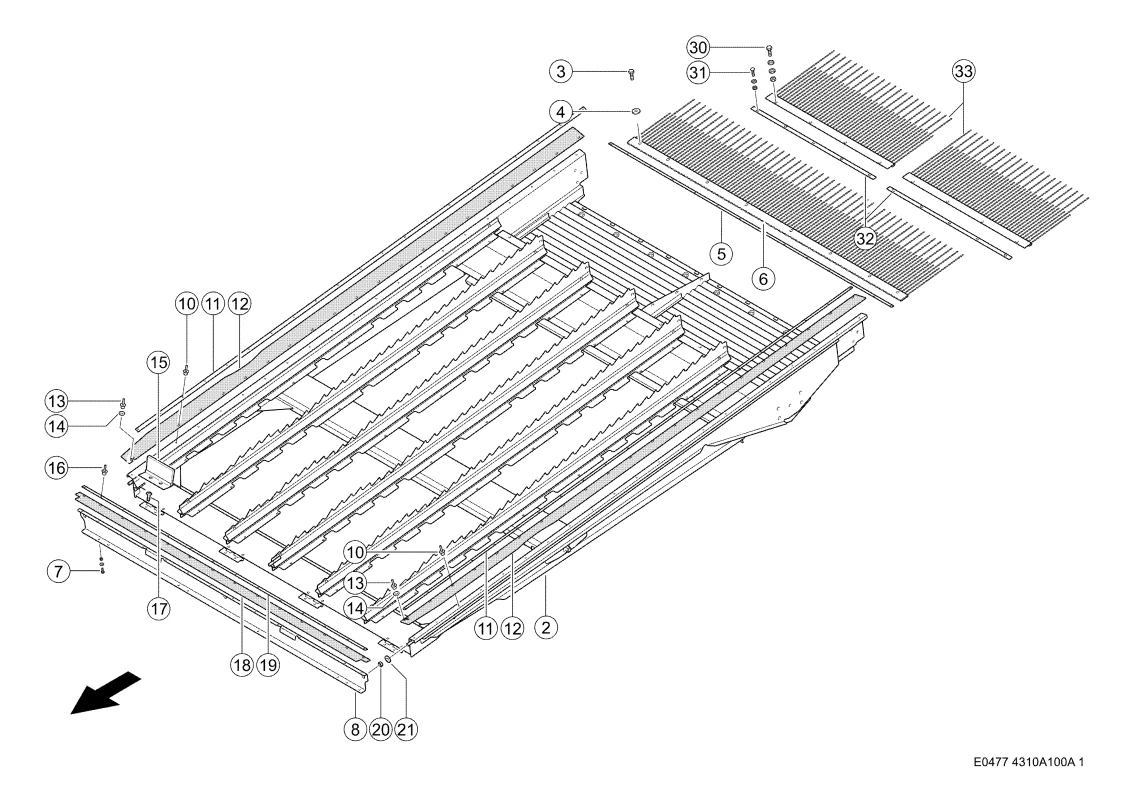

Подающее днище. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 1
Подающее днище. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 1
Описание
| Номер на схеме | 2 |
| Название детали | Днище Транспорт. 0005548014 |
| Ссылка на деталь | 0005548014 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 5 |
| Название детали | Профиль Уплотнительный 0023107052 |
| Ссылка на деталь | 0023107052 |
| Номер на схеме | 6 |
| Название детали | Грабли 0005562741 |
| Ссылка на деталь | 0005562741 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 8 |
| Название детали | Щиток 0005548181 |
| Ссылка на деталь | 0005548181 |
| Номер на схеме | 10 |
| Название детали | Заклепка 0002112330 |
| Ссылка на деталь | 0002112330 |
| Номер на схеме | 11 |
| Название детали | Шина 0005548250 |
| Ссылка на деталь | 0005548250 |
| Номер на схеме | 12 |
| Название детали | Уплотнение 0005562630 |
| Ссылка на деталь | 0005562630 |
| Номер на схеме | 13 |
| Название детали | Заклепка 0002152380 |
| Ссылка на деталь | 0002152380 |
| Номер на схеме | 14 |
| Название детали | Диск 0002448970 |
| Ссылка на деталь | 0002448970 |
| Номер на схеме | 15 |
| Название детали | Щетка Уплотнит. 0023107120 |
| Ссылка на деталь | 0023107120 |
| Номер на схеме | 16 |
| Название детали | Заклепка 0002112330 |
| Ссылка на деталь | 0002112330 |
| Номер на схеме | 17 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
| Номер на схеме | 18 |
| Название детали | Уплотнение 0005548201 |
| Ссылка на деталь | 0005548201 |
| Номер на схеме | 19 |
| Название детали | Шина 0005548211 |
| Ссылка на деталь | 0005548211 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393941 |
| Ссылка на деталь | 0002393941 |
| Номер на схеме | 30 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 30 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 30 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 31 |
| Название детали | Винт Полупотайной 0002389231 |
| Ссылка на деталь | 0002389231 |
| Номер на схеме | 31 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 31 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 32 |
| Название детали | Планка 0005562730 |
| Ссылка на деталь | 0005562730 |
| Номер на схеме | 33 |
| Название детали | Грабли 0007252220 |
| Ссылка на деталь | 0007252220 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Очистка, Подающее Днище |
