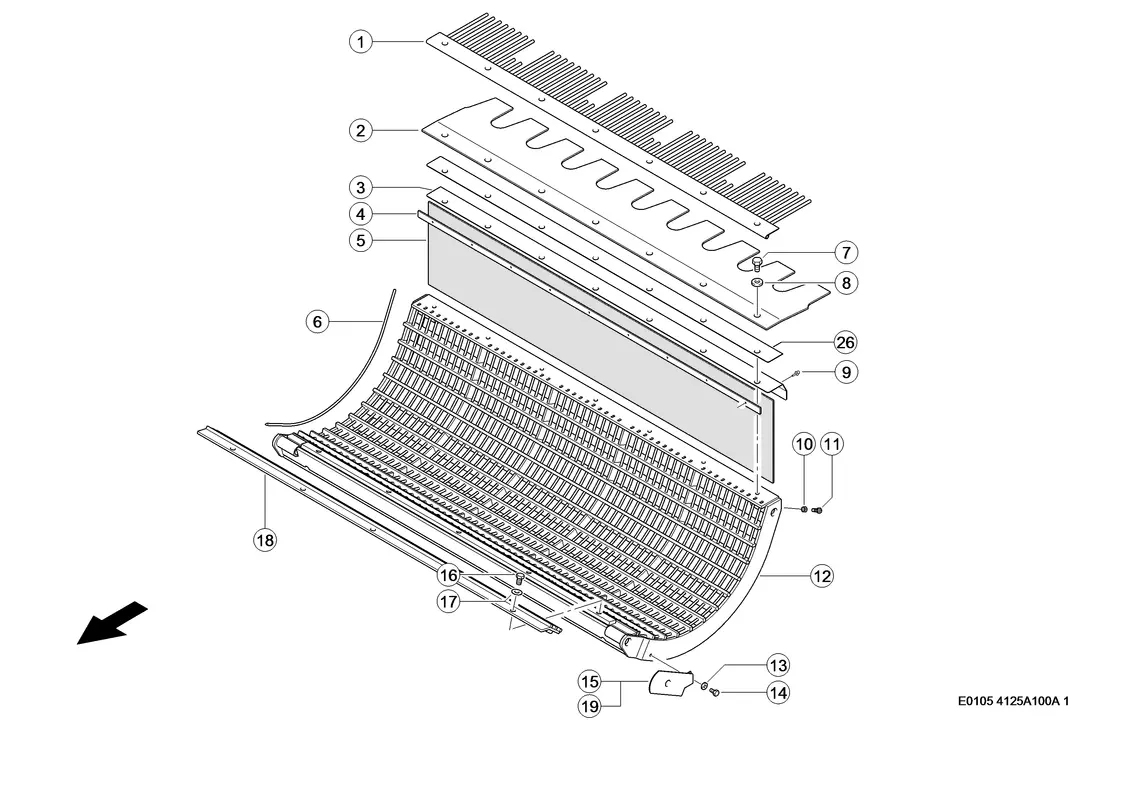

Подбарабанье. Молотилка. Запчасти для комбайнов tucano 430-420 № машины c2200011 – c2299999. Схема 1
Подбарабанье. Подбарабанье. Молотилка. Запчасти для комбайнов tucano 430-420 № машины c2200011 – c2299999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Решетка Подбар. 0006396212 |
| Ссылка на деталь | 0006396212 |
| Номер на схеме | 2 |
| Название детали | Направл.Выходная 0006628602 |
| Ссылка на деталь | 0006628602 |
| Номер на схеме | 3 |
| Название детали | Держатель 0006634180 |
| Ссылка на деталь | 0006634180 |
| Номер на схеме | 4 |
| Название детали | Планка Зажимная 0006841451 |
| Ссылка на деталь | 0006841451 |
| Номер на схеме | 5 |
| Название детали | Фартук 0006702560 |
| Ссылка на деталь | 0006702560 |
| Номер на схеме | 6 |
| Название детали | Проволока Подбар. 0007775440 |
| Ссылка на деталь | 0007775440 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002360560 |
| Ссылка на деталь | 0002360560 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002375720 |
| Ссылка на деталь | 0002375720 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393890 |
| Ссылка на деталь | 0002393890 |
| Номер на схеме | 9 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Винт 6-Гр. 0002377591 |
| Ссылка на деталь | 0002377591 |
| Номер на схеме | 12 |
| Название детали | Кпл. Подбарабанья 0007775510 |
| Ссылка на деталь | 0007775510 |
| Номер на схеме | 12 |
| Название детали | Кпл. Подбарабанья 0005558090 |
| Ссылка на деталь | 0005558090 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002374380 |
| Ссылка на деталь | 0002374380 |
| Номер на схеме | 15 |
| Название детали | Щиток Уплот. Лев. 0006639791 |
| Ссылка на деталь | 0006639791 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002374580 |
| Ссылка на деталь | 0002374580 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393890 |
| Ссылка на деталь | 0002393890 |
| Номер на схеме | 18 |
| Название детали | Сегмент Молотил. 0007775610 |
| Ссылка на деталь | 0007775610 |
| Номер на схеме | 18 |
| Название детали | Клеверотерка 0007775770 |
| Ссылка на деталь | 0007775770 |
| Номер на схеме | 18 |
| Название детали | Клеверотерка 0007775780 |
| Ссылка на деталь | 0007775780 |
| Номер на схеме | 19 |
| Название детали | Щиток Уплотн. Пр. 0006639801 |
| Ссылка на деталь | 0006639801 |
| Номер на схеме | 26 |
| Название детали | Планка 0023112241 |
| Ссылка на деталь | 0023112241 |
