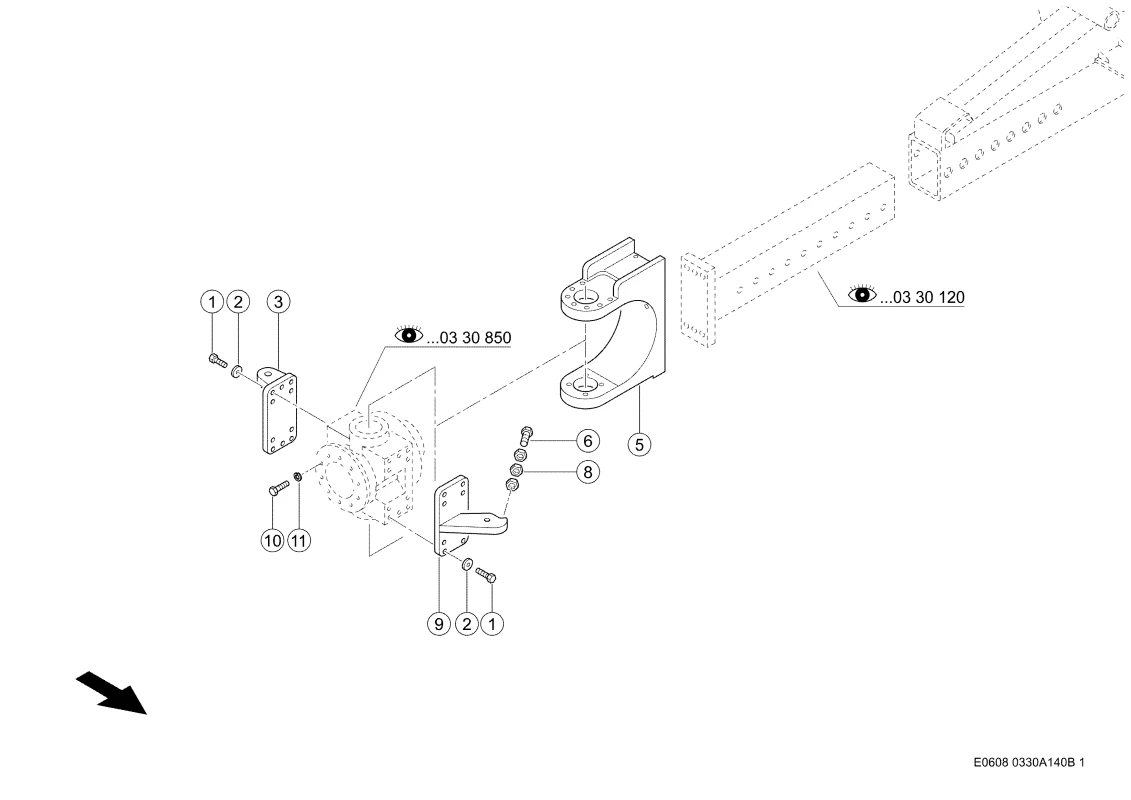

Поворотная цапфа. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 3
Поворотная цапфа. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002135550 |
| Ссылка на деталь | 0002135550 |
| Номер на схеме | 2 |
| Название детали | Диск 0002351282 |
| Ссылка на деталь | 0002351282 |
| Номер на схеме | 3 |
| Название детали | Рычаг Пов/Кулака 0007714740 |
| Ссылка на деталь | 0007714740 |
| Номер на схеме | 3 |
| Название детали | Рычаг Пов/Кулака 0007714750 |
| Ссылка на деталь | 0007714750 |
| Номер на схеме | 5 |
| Название детали | Ремком. Рамы 0007714710 |
| Ссылка на деталь | 0007714710 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002163190 |
| Ссылка на деталь | 0002163190 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002137970 |
| Ссылка на деталь | 0002137970 |
| Номер на схеме | 9 |
| Название детали | Рычаг Рул/Трап.л. 0007714720 |
| Ссылка на деталь | 0007714720 |
| Номер на схеме | 9 |
| Название детали | Рычаг Рул/Трап.п. 0007714730 |
| Ссылка на деталь | 0007714730 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0000900360 |
| Ссылка на деталь | 0000900360 |
| Номер на схеме | 11 |
| Название детали | Кольцо Пружинное 0002332240 |
| Ссылка на деталь | 0002332240 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Поворотная цапфа, Управляемый Ведущий Мост Сзади, Ходовая Часть |
