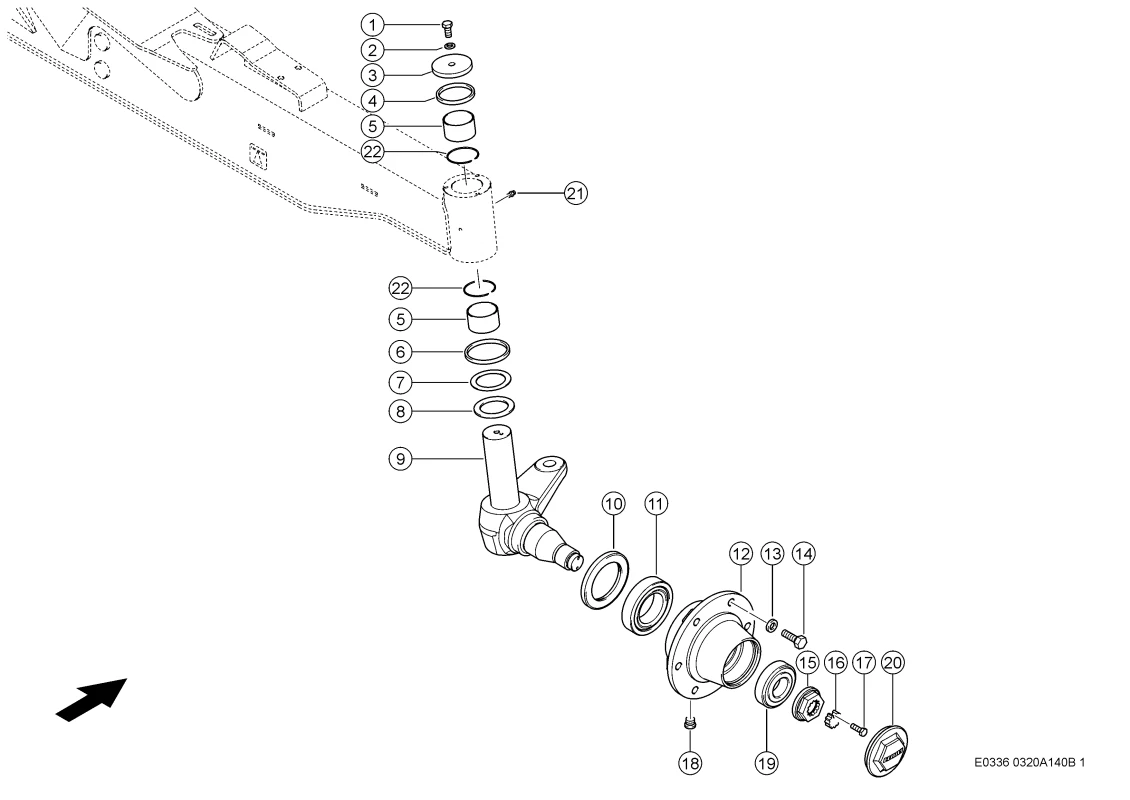

Поворотная цапфа. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Поворотная цапфа. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002335740 |
| Ссылка на деталь | 0002335740 |
| Номер на схеме | 2 |
| Название детали | Кольцо Пружинное 0002351341 |
| Ссылка на деталь | 0002351341 |
| Номер на схеме | 3 |
| Название детали | Шайба Запорная 0007704500 |
| Ссылка на деталь | 0007704500 |
| Номер на схеме | 4 |
| Название детали | Уплотнение 0007759790 |
| Ссылка на деталь | 0007759790 |
| Номер на схеме | 5 |
| Название детали | Втулка Подшипника 0007759500 |
| Ссылка на деталь | 0007759500 |
| Номер на схеме | 6 |
| Название детали | Уплотнение 0007704490 |
| Ссылка на деталь | 0007704490 |
| Номер на схеме | 7 |
| Название детали | Диск 0007759510 |
| Ссылка на деталь | 0007759510 |
| Номер на схеме | 8 |
| Название детали | Кольцо Рабочее 0002191170 |
| Ссылка на деталь | 0002191170 |
| Номер на схеме | 9 |
| Название детали | Кулак Поворотный 0007704433 |
| Ссылка на деталь | 0007704433 |
| Номер на схеме | 9 |
| Название детали | Кулак Поворотный 0007704413 |
| Ссылка на деталь | 0007704413 |
| Номер на схеме | 10 |
| Название детали | Кольцо Уплотнительное 0002189130 |
| Ссылка на деталь | 0002189130 |
| Номер на схеме | 11 |
| Название детали | Роликоподшипник 0002436761 |
| Ссылка на деталь | 0002436761 |
| Номер на схеме | 12 |
| Название детали | Ступица Колеса 0007690990 |
| Ссылка на деталь | 0007690990 |
| Номер на схеме | 13 |
| Название детали | Кольцо Пружинное 0002364470 |
| Ссылка на деталь | 0002364470 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002156150 |
| Ссылка на деталь | 0002156150 |
| Номер на схеме | 15 |
| Название детали | Гайка С Резьбой 0007689500 |
| Ссылка на деталь | 0007689500 |
| Номер на схеме | 16 |
| Название детали | Стопор Торсион. 0007709220 |
| Ссылка на деталь | 0007709220 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002192710 |
| Ссылка на деталь | 0002192710 |
| Номер на схеме | 18 |
| Название детали | Пробка Резьбов. 0002392130 |
| Ссылка на деталь | 0002392130 |
| Номер на схеме | 19 |
| Название детали | Роликоподшипник 0002381970 |
| Ссылка на деталь | 0002381970 |
| Номер на схеме | 20 |
| Название детали | Колпак Резьбовой 0007690840 |
| Ссылка на деталь | 0007690840 |
| Номер на схеме | 21 |
| Название детали | Пресс-Масленка 0001798380 |
| Ссылка на деталь | 0001798380 |
| Номер на схеме | 22 |
| Название детали | Кольцо Стопорное 0002180070 |
| Ссылка на деталь | 0002180070 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
