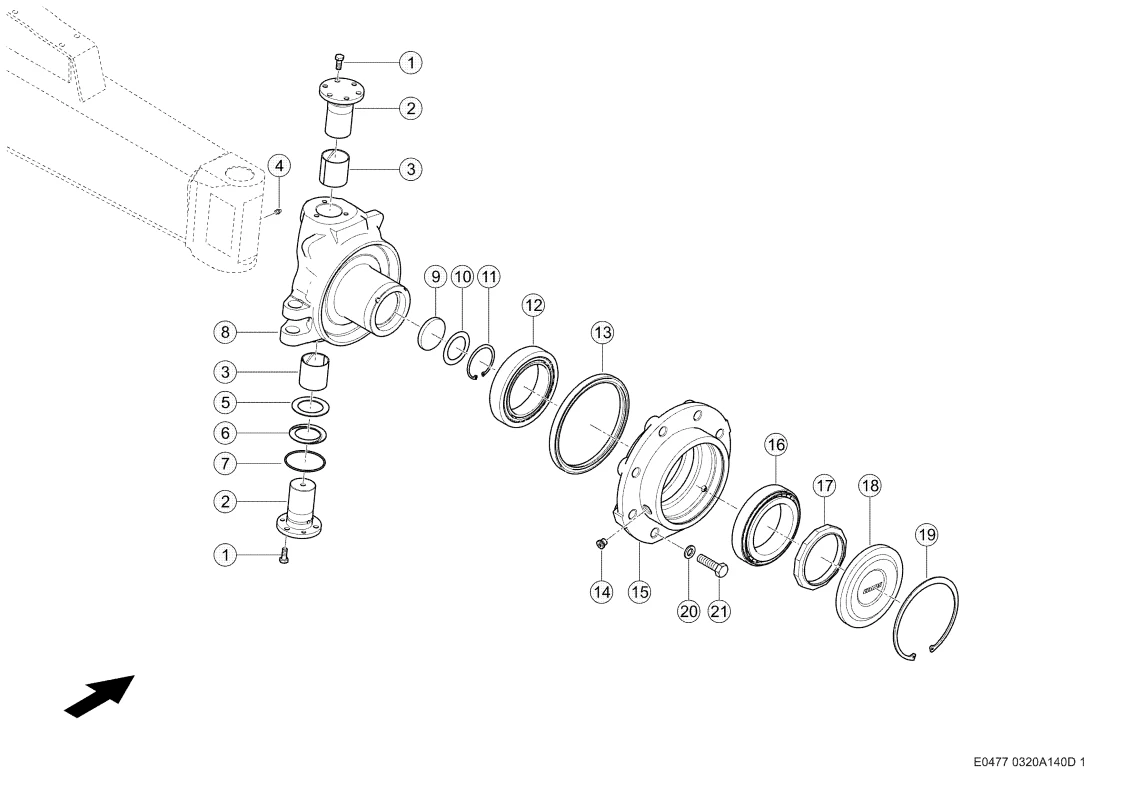

Поворотная цапфа. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 3
Поворотная цапфа. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 3
Артикул: 157877685 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Болт 6-Гр. 0002330000 |
Ссылка на деталь | 0002330000 |
Номер на схеме | 2 |
Название детали | Опора 0007743431 |
Ссылка на деталь | 0007743431 |
Номер на схеме | 3 |
Название детали | Втулка Подшипника 0007743570 |
Ссылка на деталь | 0007743570 |
Номер на схеме | 4 |
Название детали | Пресс-Масленка 0001798380 |
Ссылка на деталь | 0001798380 |
Номер на схеме | 5 |
Название детали | Шайба Упорная 0007743551 |
Ссылка на деталь | 0007743551 |
Номер на схеме | 6 |
Название детали | Кольцо Упорное 0007743561 |
Ссылка на деталь | 0007743561 |
Номер на схеме | 7 |
Название детали | Кольцо Уплотнит. 0002121690 |
Ссылка на деталь | 0002121690 |
Номер на схеме | 8 |
Название детали | Кулак Поворотный 0007743520 |
Ссылка на деталь | 0007743520 |
Номер на схеме | 8 |
Название детали | Кулак Поворотный 0007743510 |
Ссылка на деталь | 0007743510 |
Номер на схеме | 9 |
Название детали | Колпачок Запорн. 0004655110 |
Ссылка на деталь | 0004655110 |
Номер на схеме | 10 |
Название детали | Шайба 7700022680 |
Ссылка на деталь | 7700022680 |
Номер на схеме | 11 |
Название детали | Кольцо Стопорное 0002119530 |
Ссылка на деталь | 0002119530 |
Номер на схеме | 12 |
Название детали | Роликоподшипник Конический 0004751620 |
Ссылка на деталь | 0004751620 |
Номер на схеме | 13 |
Название детали | Кольцо 0007743740 |
Ссылка на деталь | 0007743740 |
Номер на схеме | 14 |
Название детали | Пробка Резьбов. 0002130990 |
Ссылка на деталь | 0002130990 |
Номер на схеме | 15 |
Название детали | Ступица Колеса 0007743580 |
Ссылка на деталь | 0007743580 |
Номер на схеме | 16 |
Название детали | Роликоподшипник Конический 0002147830 |
Ссылка на деталь | 0002147830 |
Номер на схеме | 17 |
Название детали | Гайка Стопорная 0007744772 |
Ссылка на деталь | 0007744772 |
Номер на схеме | 17 |
Название детали | Гайка Стопорная 0007744762 |
Ссылка на деталь | 0007744762 |
Номер на схеме | 18 |
Название детали | Крышка 0007743890 |
Ссылка на деталь | 0007743890 |
Номер на схеме | 19 |
Название детали | Кольцо Стопорное 0002393620 |
Ссылка на деталь | 0002393620 |
Номер на схеме | 20 |
Название детали | Кольцо Пружинное 0002332240 |
Ссылка на деталь | 0002332240 |
Номер на схеме | 21 |
Название детали | Болт 6-Гр. 0004507030 |
Ссылка на деталь | 0004507030 |
