Предупредительные щитки. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Предупредительные щитки. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 134376645 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание

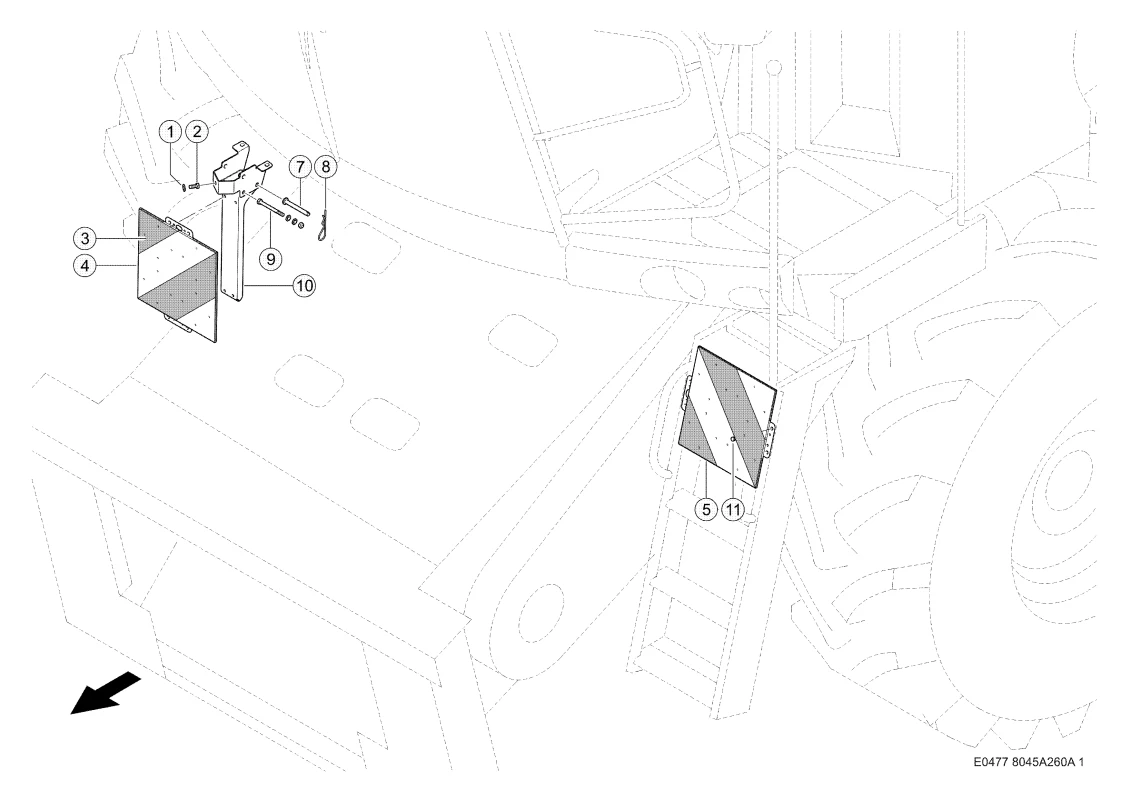

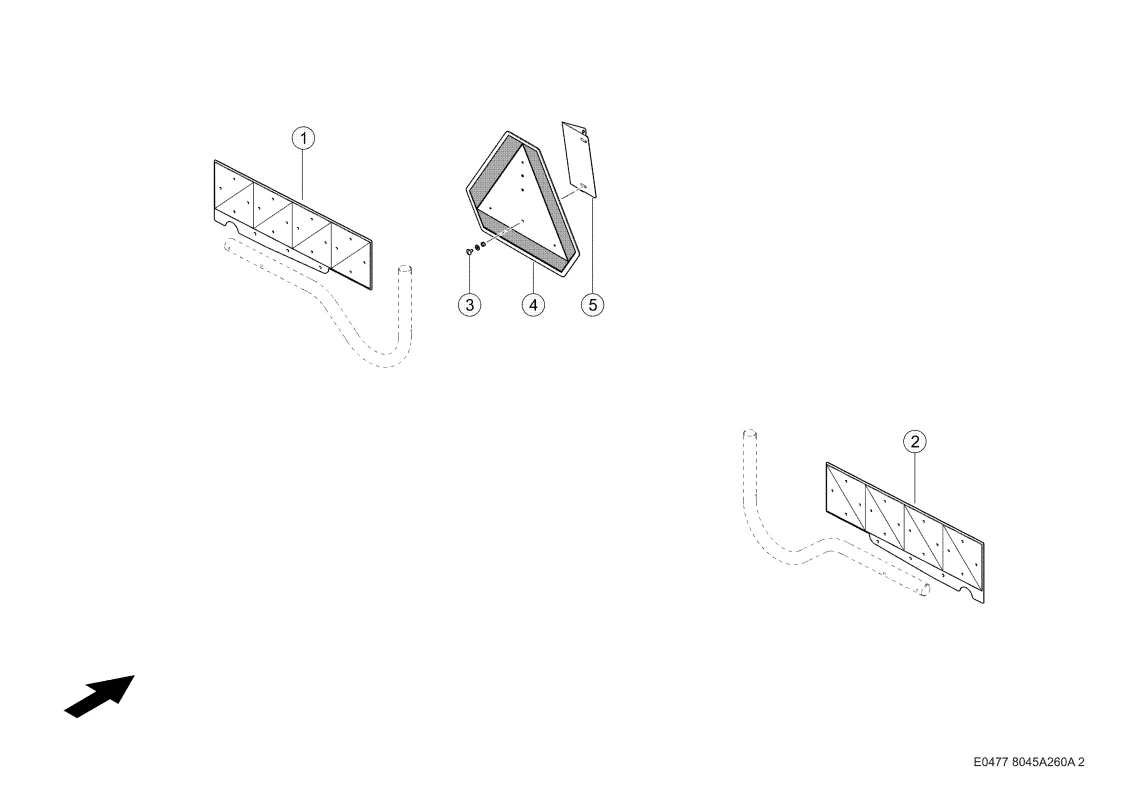

Номер на схеме | 1 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 1 |
Название детали | Табличка Предупр. 0005486290 |
Ссылка на деталь | 0005486290 |
Номер на схеме | 2 |
Название детали | Табличка Предупр. 0005482190 |
Ссылка на деталь | 0005482190 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 3 |
Название детали | Винт Полупотайной 0006655641 |
Ссылка на деталь | 0006655641 |
Номер на схеме | 3 |
Название детали | Заклепка 0002367000 |
Ссылка на деталь | 0002367000 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 4 |
Название детали | Отражатель 0008196981 |
Ссылка на деталь | 0008196981 |
Номер на схеме | 4 |
Название детали | Табличка Предупр. 0024058490 |
Ссылка на деталь | 0024058490 |
Номер на схеме | 5 |
Название детали | Держатель 0023117580 |
Ссылка на деталь | 0023117580 |
Номер на схеме | 5 |
Название детали | Табличка Предупр. 0024050010 |
Ссылка на деталь | 0024050010 |
Номер на схеме | 7 |
Название детали | Палец 0002172930 |
Ссылка на деталь | 0002172930 |
Номер на схеме | 8 |
Название детали | Штекер 0006656660 |
Ссылка на деталь | 0006656660 |
Номер на схеме | 9 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 9 |
Название детали | Плоская Шайба 0002369122 |
Ссылка на деталь | 0002369122 |
Номер на схеме | 9 |
Название детали | Болт 6-Гр. 0002374520 |
Ссылка на деталь | 0002374520 |
Номер на схеме | 10 |
Название детали | Держатель 0005488270 |
Ссылка на деталь | 0005488270 |
Номер на схеме | 11 |
Название детали | Болт 6-Гр. 0002374640 |
Ссылка на деталь | 0002374640 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 11 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Навесные детали / пневматика, Оснастка, Предписываемая Законом, Предупредительные щитки |
