Предупредительные щитки. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999
Предупредительные щитки. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999
Описание

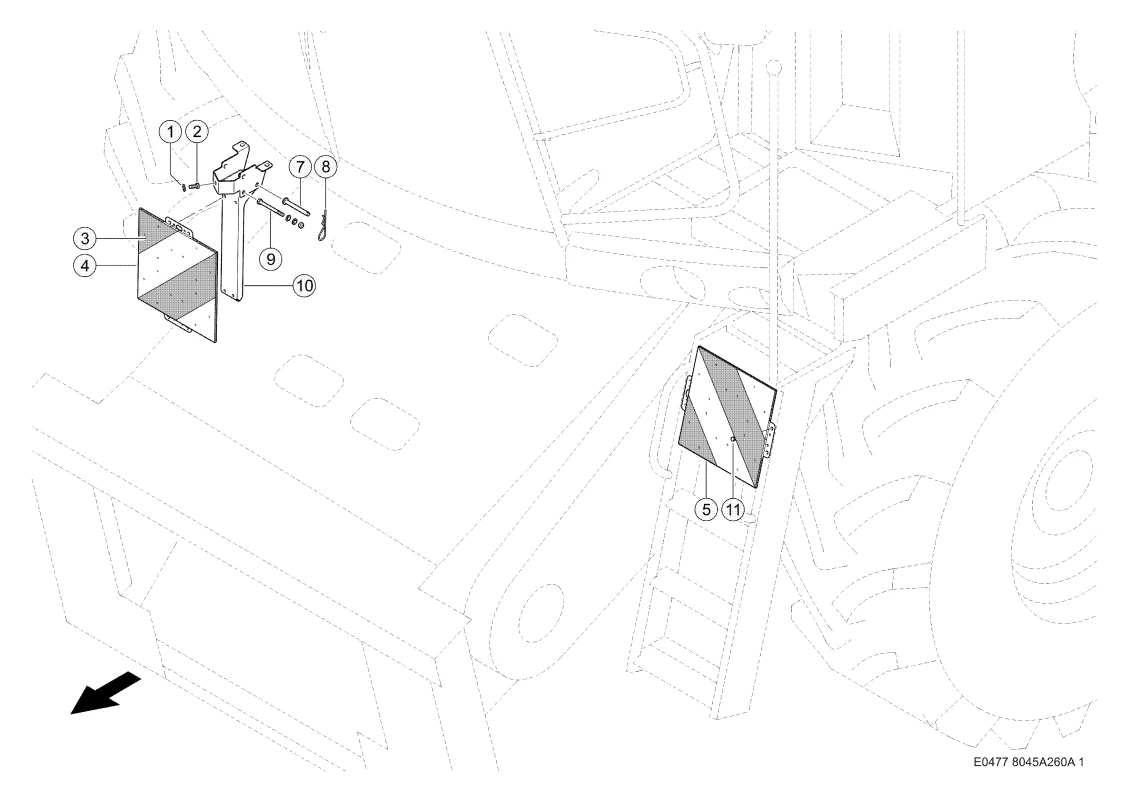

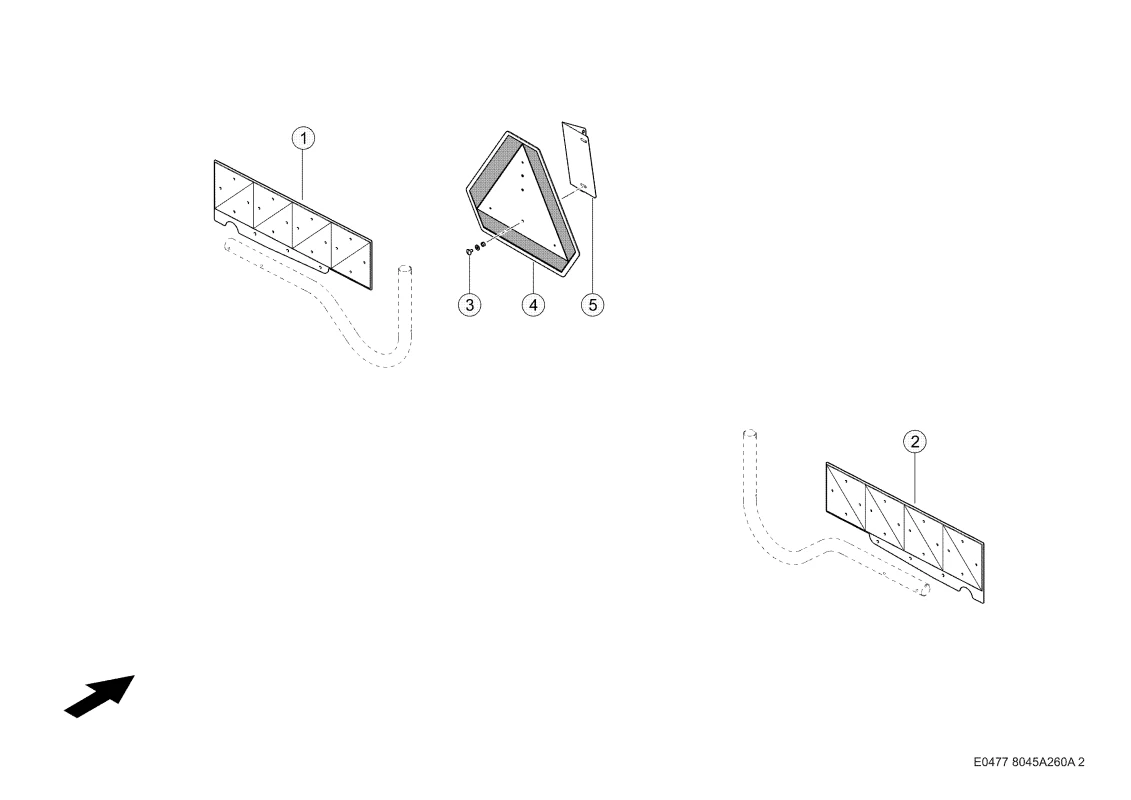

| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 1 |
| Название детали | Табличка Предупр. 0005486290 |
| Ссылка на деталь | 0005486290 |
| Номер на схеме | 2 |
| Название детали | Табличка Предупр. 0005482190 |
| Ссылка на деталь | 0005482190 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 3 |
| Название детали | Винт Полупотайной 0006655641 |
| Ссылка на деталь | 0006655641 |
| Номер на схеме | 3 |
| Название детали | Заклепка 0002367000 |
| Ссылка на деталь | 0002367000 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 4 |
| Название детали | Отражатель 0008196981 |
| Ссылка на деталь | 0008196981 |
| Номер на схеме | 4 |
| Название детали | Табличка Предупр. 0024058490 |
| Ссылка на деталь | 0024058490 |
| Номер на схеме | 5 |
| Название детали | Держатель 0023117580 |
| Ссылка на деталь | 0023117580 |
| Номер на схеме | 5 |
| Название детали | Табличка Предупр. 0024050010 |
| Ссылка на деталь | 0024050010 |
| Номер на схеме | 7 |
| Название детали | Палец 0002172930 |
| Ссылка на деталь | 0002172930 |
| Номер на схеме | 8 |
| Название детали | Штекер 0006656660 |
| Ссылка на деталь | 0006656660 |
| Номер на схеме | 9 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 9 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002374520 |
| Ссылка на деталь | 0002374520 |
| Номер на схеме | 10 |
| Название детали | Держатель 0005488270 |
| Ссылка на деталь | 0005488270 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Навесные детали / пневматика, Оснастка, Предписываемая Законом, Предупредительные щитки |
