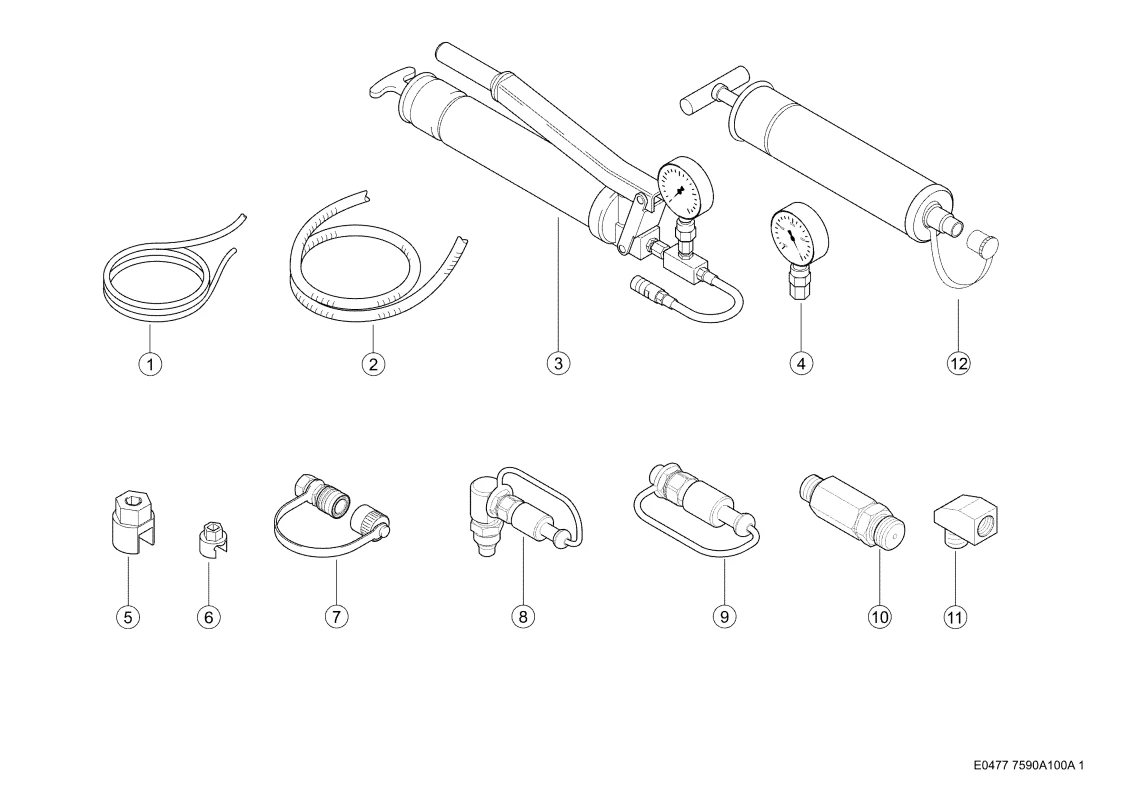

Принадлежности. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 3

Артикул: 147478878 Категории: Запчасти к комбайнам Claas Tucano, Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Гидрошланг 0006654650
Ссылка на деталь	0006654650

Номер на схеме	1
Название детали	Гидрошланг 0006654660
Ссылка на деталь	0006654660

Номер на схеме	1
Название детали	Гидрошланг 0006654670
Ссылка на деталь	0006654670

Номер на схеме	1
Название детали	Гидрошланг 0006654680
Ссылка на деталь	0006654680

Номер на схеме	1
Название детали	Шланг 0006654690
Ссылка на деталь	0006654690

Номер на схеме	1
Название детали	Шланг 0006654700
Ссылка на деталь	0006654700

Номер на схеме	2
Название детали	Труба Гофриров. 0004777880
Ссылка на деталь	0004777880

Номер на схеме	3
Название детали	Тавот-Пресс 0006654610
Ссылка на деталь	0006654610

Номер на схеме	4
Название детали	Манометр 0006654620
Ссылка на деталь	0006654620

Номер на схеме	5
Название детали	Спец.интрумент Для Монтажа Упл.коленчато 0006654630
Ссылка на деталь	0006654630

Номер на схеме	6
Название детали	Спец.интрумент Для Монтажа Упл.коленчато 0006654520
Ссылка на деталь	0006654520

Номер на схеме	7
Название детали	Втулка Соединит. 0006654890
Ссылка на деталь	0006654890

Номер на схеме	8
Название детали	Соединит. Для Заполн. Смаз.бочка 0006654910
Ссылка на деталь	0006654910

Номер на схеме	9
Название детали	Соединит. Для Заполн. Смаз.бочка 0006654920
Ссылка на деталь	0006654920

Номер на схеме	10
Название детали	Клапан 0006655950
Ссылка на деталь	0006655950

Номер на схеме	11
Название детали	Соединение Резьб. 0006655110
Ссылка на деталь	0006655110

Номер на схеме	12
Название детали	Шприц Смазочный 0013026940
Ссылка на деталь	0013026940

Детали

Совместимая модель	Tucano, Tucano-570, Tucano-580
Производитель	Claas
Узел	Принадлежности, Централизованная Смазка
