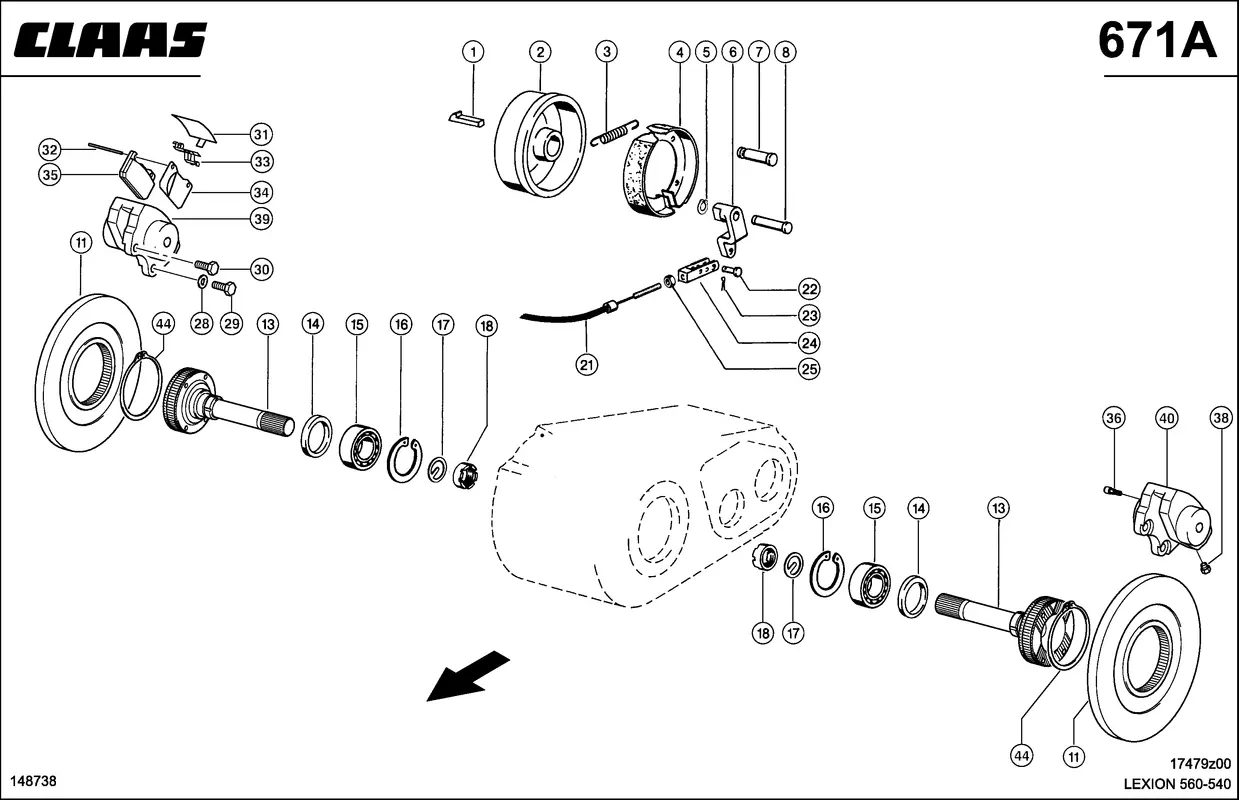

Привод движения; тормоза. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Привод движения; тормоза. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Шпонка С Головкой 0006302831 |
| Ссылка на деталь | 0006302831 |
| Номер на схеме | 2 |
| Название детали | Барабан Торм. 0002606860 |
| Ссылка на деталь | 0002606860 |
| Номер на схеме | 3 |
| Название детали | Пружина Растяжен. 0006698560 |
| Ссылка на деталь | 0006698560 |
| Номер на схеме | 4 |
| Название детали | Тормоз Кулачковый 0007695890 |
| Ссылка на деталь | 0007695890 |
| Номер на схеме | 5 |
| Название детали | Кольцо Стопорное 0002344470 |
| Ссылка на деталь | 0002344470 |
| Номер на схеме | 6 |
| Название детали | Рычаг Тормозной 0006697450 |
| Ссылка на деталь | 0006697450 |
| Номер на схеме | 7 |
| Название детали | Вал Опорный 0006697350 |
| Ссылка на деталь | 0006697350 |
| Номер на схеме | 8 |
| Название детали | Вал Опорный 0006697360 |
| Ссылка на деталь | 0006697360 |
| Номер на схеме | 11 |
| Название детали | Диск Тормозной 0007706660 |
| Ссылка на деталь | 0007706660 |
| Номер на схеме | 13 |
| Название детали | Вал Вставной 0007500662 |
| Ссылка на деталь | 0007500662 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнит. 0009209280 |
| Ссылка на деталь | 0009209280 |
| Номер на схеме | 15 |
| Название детали | Ш/Подш.Радиальный 0002442740 |
| Ссылка на деталь | 0002442740 |
| Номер на схеме | 16 |
| Название детали | Кольцо Стопорное 0002351930 |
| Ссылка на деталь | 0002351930 |
| Номер на схеме | 17 |
| Название детали | Шайба Стопорная 0006423671 |
| Ссылка на деталь | 0006423671 |
| Номер на схеме | 18 |
| Название детали | Гайка Шлицевая 0006423660 |
| Ссылка на деталь | 0006423660 |
| Номер на схеме | 21 |
| Название детали | Трос Боудена 0007347512 |
| Ссылка на деталь | 0007347512 |
| Номер на схеме | 22 |
| Название детали | Палец 0006321330 |
| Ссылка на деталь | 0006321330 |
| Номер на схеме | 23 |
| Название детали | Шплинт 0002350900 |
| Ссылка на деталь | 0002350900 |
| Номер на схеме | 24 |
| Название детали | Сцепное Устройство 0006321190 |
| Ссылка на деталь | 0006321190 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 28 |
| Название детали | Кольцо Пружинное 0002351351 |
| Ссылка на деталь | 0002351351 |
| Номер на схеме | 29 |
| Название детали | Болт 6-Гр. 0002153520 |
| Ссылка на деталь | 0002153520 |
| Номер на схеме | 30 |
| Название детали | Винт Установочный 0006435930 |
| Ссылка на деталь | 0006435930 |
| Номер на схеме | 31 |
| Название детали | Крышка Уплотнит. 0006496220 |
| Ссылка на деталь | 0006496220 |
| Номер на схеме | 32 |
| Название детали | Штифт Опорный 0001804380 |
| Ссылка на деталь | 0001804380 |
| Номер на схеме | 33 |
| Название детали | Пружина Нажимная 0001804370 |
| Ссылка на деталь | 0001804370 |
| Номер на схеме | 34 |
| Название детали | Планка Промежуточ. 0001804390 |
| Ссылка на деталь | 0001804390 |
| Номер на схеме | 35 |
| Название детали | Накладка 0006376060 |
| Ссылка на деталь | 0006376060 |
| Номер на схеме | 38 |
| Название детали | Шкив Клиноремен. 0006448002 |
| Ссылка на деталь | 0006448002 |
| Номер на схеме | 38 |
| Название детали | Скоба Фиксирован. 0007695660 |
| Ссылка на деталь | 0007695660 |
| Номер на схеме | 39 |
| Название детали | Скоба Фиксирован. 0007694971 |
| Ссылка на деталь | 0007694971 |
| Номер на схеме | 39 |
| Название детали | Штуцер Кольцевой 0000636620 |
| Ссылка на деталь | 0000636620 |
| Номер на схеме | 39 |
| Название детали | Винт Пустотелый 0002186230 |
| Ссылка на деталь | 0002186230 |
| Номер на схеме | 39 |
| Название детали | Кольцо Упл.плоск. 0002364050 |
| Ссылка на деталь | 0002364050 |
| Номер на схеме | 39 |
| Название детали | Кольцо Уплотнительное 0002366870 |
| Ссылка на деталь | 0002366870 |
| Номер на схеме | 39 |
| Название детали | Кпл.уплотнений 0001760341 |
| Ссылка на деталь | 0001760341 |
| Номер на схеме | 40 |
| Название детали | Скоба Фиксирован. 0007694961 |
| Ссылка на деталь | 0007694961 |
| Номер на схеме | 40 |
| Название детали | Штуцер Кольцевой 0000636620 |
| Ссылка на деталь | 0000636620 |
| Номер на схеме | 40 |
| Название детали | Винт Пустотелый 0002186230 |
| Ссылка на деталь | 0002186230 |
| Номер на схеме | 40 |
| Название детали | Кольцо Упл.плоск. 0002364050 |
| Ссылка на деталь | 0002364050 |
| Номер на схеме | 40 |
| Название детали | Кольцо Уплотнительное 0002366870 |
| Ссылка на деталь | 0002366870 |
| Номер на схеме | 40 |
| Название детали | Кпл.уплотнений 0001760341 |
| Ссылка на деталь | 0001760341 |
| Номер на схеме | 44 |
| Название детали | Кольцо Стопорное 0002430550 |
| Ссылка на деталь | 0002430550 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Привод движения; тормоза, Приводы, Рабочий тормоз, Тормоз |
