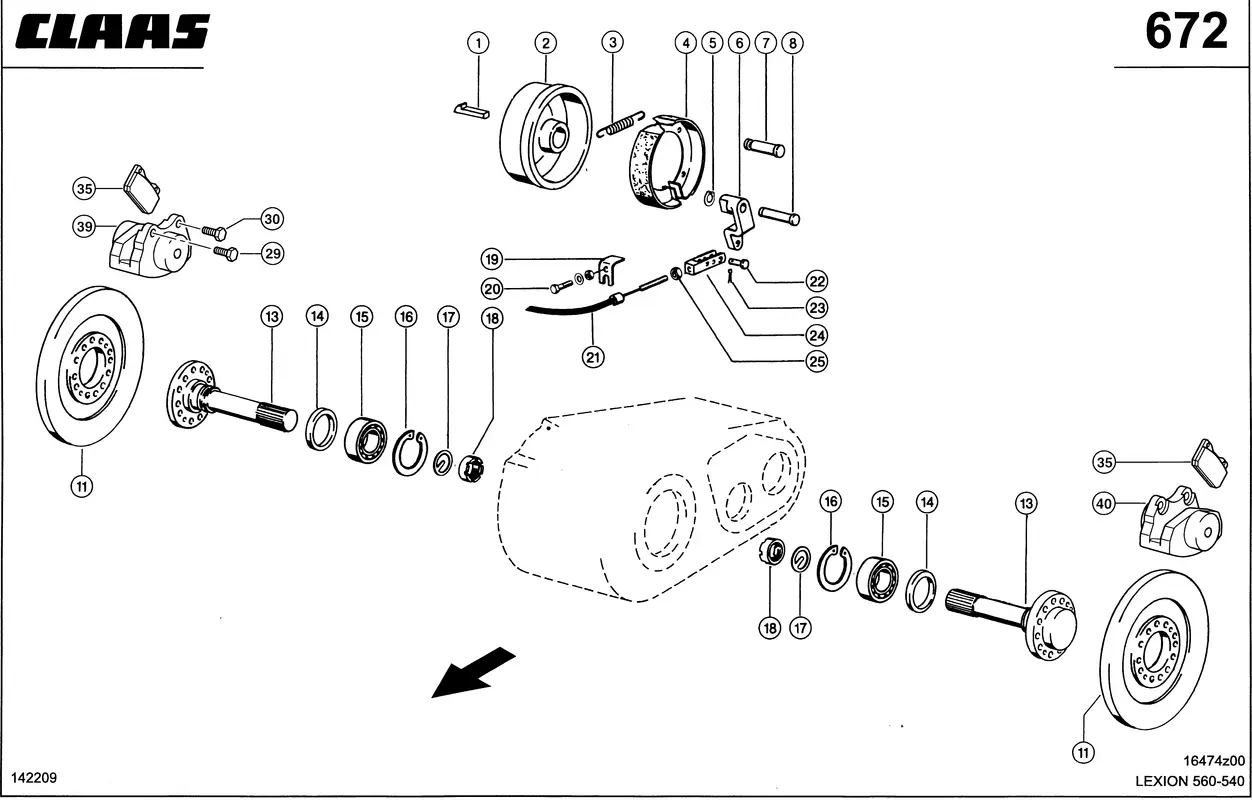

Привод движения; тормоза. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Привод движения; тормоза. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Шпонка С Головкой 0006302831 |
| Ссылка на деталь | 0006302831 |
| Номер на схеме | 2 |
| Название детали | Барабан Торм. 0002606860 |
| Ссылка на деталь | 0002606860 |
| Номер на схеме | 3 |
| Название детали | Пружина Растяжен. 0006698560 |
| Ссылка на деталь | 0006698560 |
| Номер на схеме | 4 |
| Название детали | Тормоз Кулачковый 0007695890 |
| Ссылка на деталь | 0007695890 |
| Номер на схеме | 5 |
| Название детали | Кольцо Стопорное 0002344470 |
| Ссылка на деталь | 0002344470 |
| Номер на схеме | 6 |
| Название детали | Рычаг Тормозной 0006697450 |
| Ссылка на деталь | 0006697450 |
| Номер на схеме | 7 |
| Название детали | Вал Опорный 0006697350 |
| Ссылка на деталь | 0006697350 |
| Номер на схеме | 8 |
| Название детали | Вал Опорный 0006697360 |
| Ссылка на деталь | 0006697360 |
| Номер на схеме | 11 |
| Название детали | Диск Тормозной 0007698361 |
| Ссылка на деталь | 0007698361 |
| Номер на схеме | 13 |
| Название детали | Вал Вставной 0007693490 |
| Ссылка на деталь | 0007693490 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнит. 0009209280 |
| Ссылка на деталь | 0009209280 |
| Номер на схеме | 15 |
| Название детали | Ш/Подш.Радиальный 0002442740 |
| Ссылка на деталь | 0002442740 |
| Номер на схеме | 16 |
| Название детали | Кольцо Стопорное 0002351930 |
| Ссылка на деталь | 0002351930 |
| Номер на схеме | 17 |
| Название детали | Шайба Стопорная 0006423671 |
| Ссылка на деталь | 0006423671 |
| Номер на схеме | 18 |
| Название детали | Гайка Шлицевая 0006423660 |
| Ссылка на деталь | 0006423660 |
| Номер на схеме | 19 |
| Название детали | Держатель 0007364331 |
| Ссылка на деталь | 0007364331 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002352431 |
| Ссылка на деталь | 0002352431 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 21 |
| Название детали | Трос Боудена 0007347512 |
| Ссылка на деталь | 0007347512 |
| Номер на схеме | 22 |
| Название детали | Палец 0006321330 |
| Ссылка на деталь | 0006321330 |
| Номер на схеме | 23 |
| Название детали | Шплинт 0002350900 |
| Ссылка на деталь | 0002350900 |
| Номер на схеме | 24 |
| Название детали | Сцепное Устройство 0006321190 |
| Ссылка на деталь | 0006321190 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 29 |
| Название детали | Винт 6-Гр. 0002187590 |
| Ссылка на деталь | 0002187590 |
| Номер на схеме | 30 |
| Название детали | Винт Установочный 0002187570 |
| Ссылка на деталь | 0002187570 |
| Номер на схеме | 35 |
| Название детали | Накладка 0001760970 |
| Ссылка на деталь | 0001760970 |
| Номер на схеме | 39 |
| Название детали | Скоба Фиксирован. 0007697680 |
| Ссылка на деталь | 0007697680 |
| Номер на схеме | 39 |
| Название детали | Кпл.Уплотнений 0001760930 |
| Ссылка на деталь | 0001760930 |
| Номер на схеме | 39 |
| Название детали | Комплект Рамы 0001760940 |
| Ссылка на деталь | 0001760940 |
| Номер на схеме | 39 |
| Название детали | Клапан Сапуна 0001760950 |
| Ссылка на деталь | 0001760950 |
| Номер на схеме | 39 |
| Название детали | Клапан Сапуна 0001760960 |
| Ссылка на деталь | 0001760960 |
| Номер на схеме | 39 |
| Название детали | Принадлежности 0001760980 |
| Ссылка на деталь | 0001760980 |
| Номер на схеме | 40 |
| Название детали | Скоба Фиксирован. 0007697670 |
| Ссылка на деталь | 0007697670 |
| Номер на схеме | 40 |
| Название детали | Кпл.Уплотнений 0001760930 |
| Ссылка на деталь | 0001760930 |
| Номер на схеме | 40 |
| Название детали | Комплект Рамы 0001760940 |
| Ссылка на деталь | 0001760940 |
| Номер на схеме | 40 |
| Название детали | Клапан Сапуна 0001760950 |
| Ссылка на деталь | 0001760950 |
| Номер на схеме | 40 |
| Название детали | Клапан Сапуна 0001760960 |
| Ссылка на деталь | 0001760960 |
