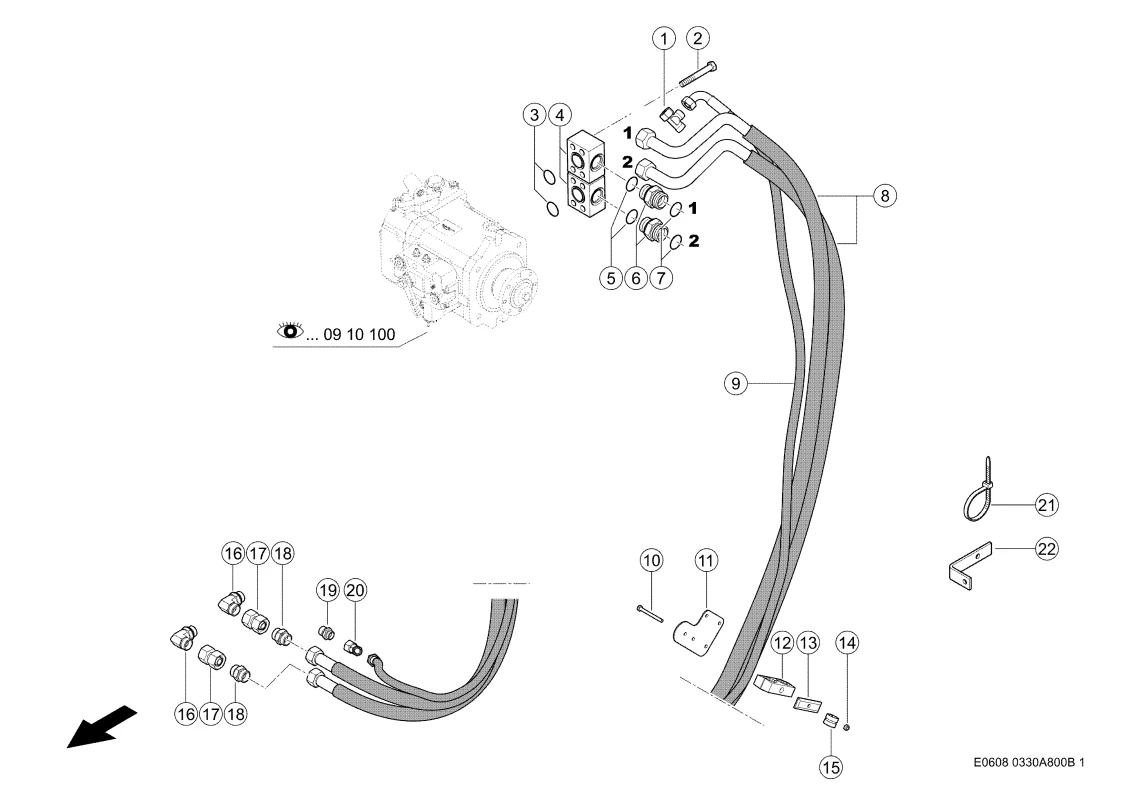

Привод моста, гидравлическая линия. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Привод моста, гидравлическая линия. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Шланг 0015040811 |
| Ссылка на деталь | 0015040811 |
| Номер на схеме | 1 |
| Название детали | Вкручиваемый Штуцер 0002498690 |
| Ссылка на деталь | 0002498690 |
| Номер на схеме | 2 |
| Название детали | Шланг 0007714780 |
| Ссылка на деталь | 0007714780 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0004776000 |
| Ссылка на деталь | 0004776000 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002423890 |
| Ссылка на деталь | 0002423890 |
| Номер на схеме | 3 |
| Название детали | Соединение Резьб. 0003621540 |
| Ссылка на деталь | 0003621540 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002157330 |
| Ссылка на деталь | 0002157330 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0003601350 |
| Ссылка на деталь | 0003601350 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0003101900 |
| Ссылка на деталь | 0003101900 |
| Номер на схеме | 4 |
| Название детали | Соединение Резьб. 0003230290 |
| Ссылка на деталь | 0003230290 |
| Номер на схеме | 4 |
| Название детали | Фланец Промежут. 0006671881 |
| Ссылка на деталь | 0006671881 |
| Номер на схеме | 5 |
| Название детали | Шланг 0000822620 |
| Ссылка на деталь | 0000822620 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002158370 |
| Ссылка на деталь | 0002158370 |
| Номер на схеме | 6 |
| Название детали | Шланг 0007712180 |
| Ссылка на деталь | 0007712180 |
| Номер на схеме | 6 |
| Название детали | Штуцер Резьбовой 0002158360 |
| Ссылка на деталь | 0002158360 |
| Номер на схеме | 7 |
| Название детали | Штуцер 0002169600 |
| Ссылка на деталь | 0002169600 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0002336670 |
| Ссылка на деталь | 0002336670 |
| Номер на схеме | 8 |
| Название детали | Шланг 0006890511 |
| Ссылка на деталь | 0006890511 |
| Номер на схеме | 9 |
| Название детали | Шланг 0018019450 |
| Ссылка на деталь | 0018019450 |
| Номер на схеме | 9 |
| Название детали | Кольцо Уплотнит. 0001800980 |
| Ссылка на деталь | 0001800980 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002355250 |
| Ссылка на деталь | 0002355250 |
| Номер на схеме | 11 |
| Название детали | Держатель 0007715411 |
| Ссылка на деталь | 0007715411 |
| Номер на схеме | 12 |
| Название детали | Пара Полузажимов 0002167121 |
| Ссылка на деталь | 0002167121 |
| Номер на схеме | 13 |
| Название детали | Пластина Покровн. 0002174960 |
| Ссылка на деталь | 0002174960 |
| Номер на схеме | 14 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 15 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 16 |
| Название детали | Штуцер Резьбовой 0002165160 |
| Ссылка на деталь | 0002165160 |
| Номер на схеме | 17 |
| Название детали | Соединение 0002499110 |
| Ссылка на деталь | 0002499110 |
| Номер на схеме | 18 |
| Название детали | Штуцер 0002156660 |
| Ссылка на деталь | 0002156660 |
| Номер на схеме | 19 |
| Название детали | Штуцер Резьбовой 0002170330 |
| Ссылка на деталь | 0002170330 |
| Номер на схеме | 20 |
| Название детали | Штуцер Резьбовой 0002500250 |
| Ссылка на деталь | 0002500250 |
| Номер на схеме | 21 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
| Номер на схеме | 22 |
| Название детали | Уголок 0007418260 |
| Ссылка на деталь | 0007418260 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Привод моста, гидравлическая линия, Приводы, Управляемый Ведущий Мост Сзади, Ходовая Часть |
