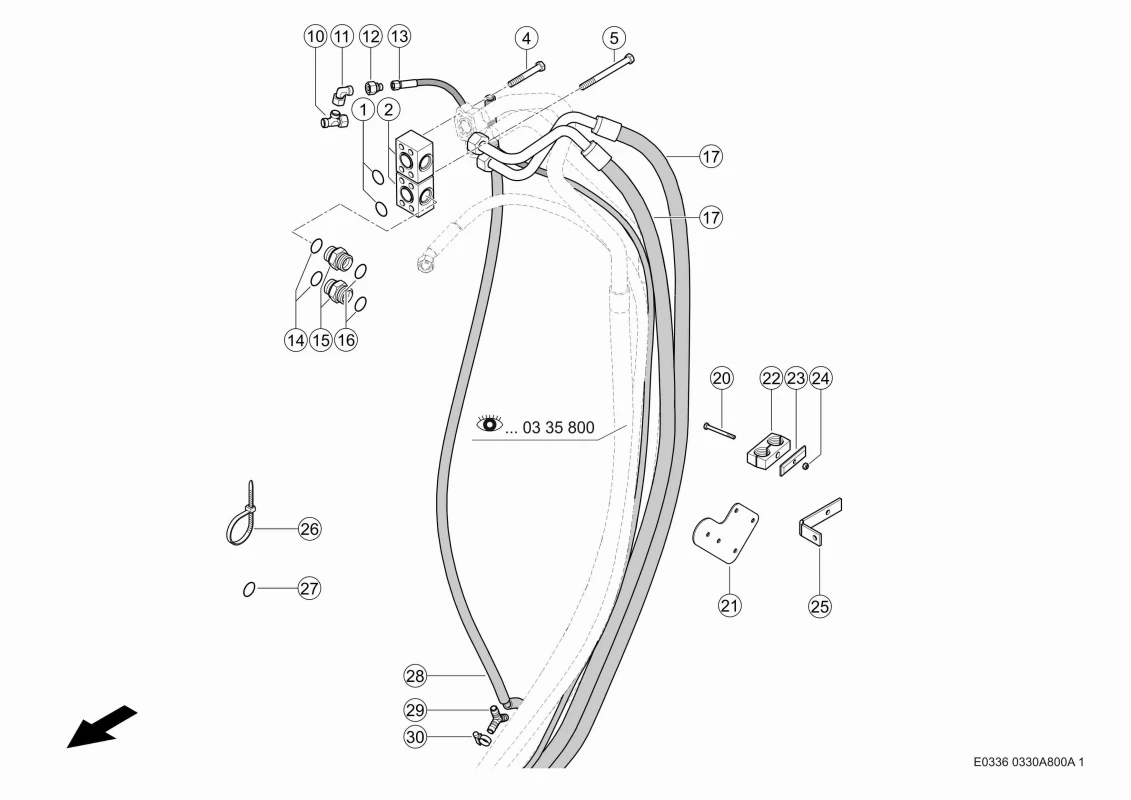

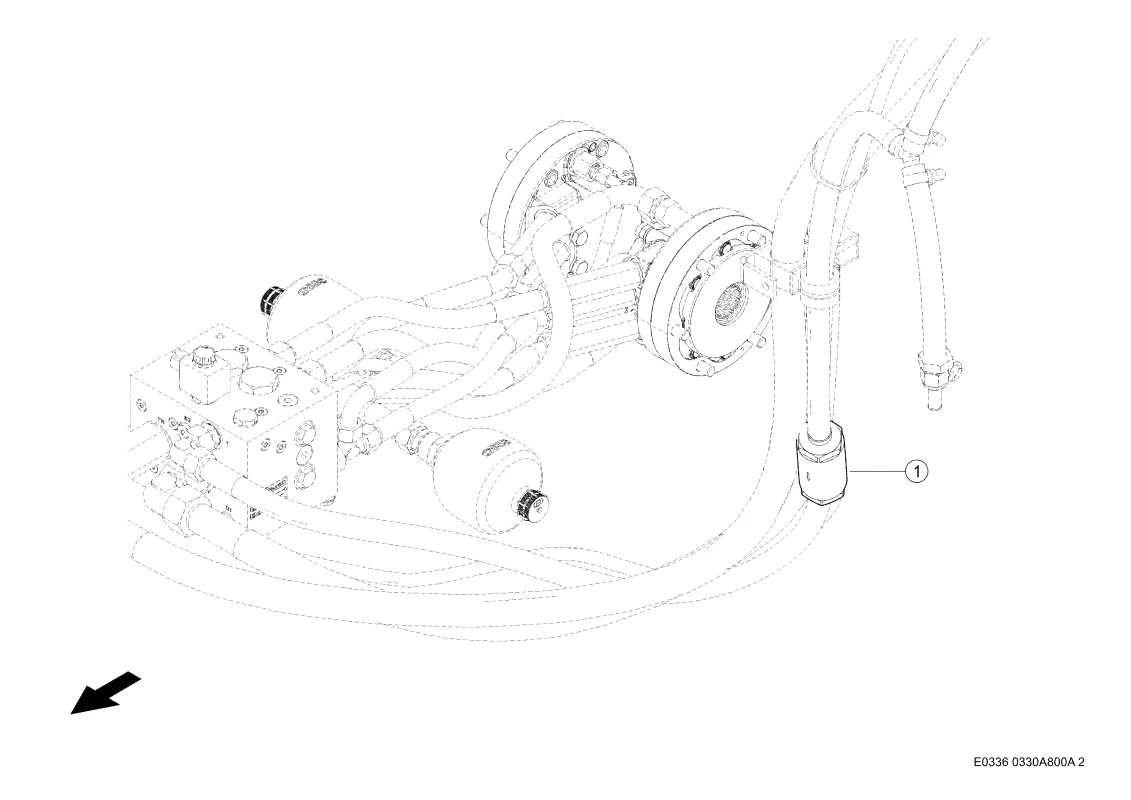

Привод моста, гидравлическая линия. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Привод моста, гидравлическая линия. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 143477898
Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Кольцо Уплотнит. 0002157330 |
Ссылка на деталь | 0002157330 |
Номер на схеме | 1 |
Название детали | Фильтр Выс.давл. 0001411580 |
Ссылка на деталь | 0001411580 |
Номер на схеме | 2 |
Название детали | Фланец Промежут. 0006671881 |
Ссылка на деталь | 0006671881 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002423890 |
Ссылка на деталь | 0002423890 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0004776000 |
Ссылка на деталь | 0004776000 |
Номер на схеме | 10 |
Название детали | Штуцер 0002498680 |
Ссылка на деталь | 0002498680 |
Номер на схеме | 11 |
Название детали | Угл. Штутцер 0002498360 |
Ссылка на деталь | 0002498360 |
Номер на схеме | 12 |
Название детали | Переходник 0002497980 |
Ссылка на деталь | 0002497980 |
Номер на схеме | 13 |
Название детали | Шланг 0009381760 |
Ссылка на деталь | 0009381760 |
Номер на схеме | 14 |
Название детали | Кольцо Уплотнит. 0002158370 |
Ссылка на деталь | 0002158370 |
Номер на схеме | 15 |
Название детали | Штуцер Резьбовой 0002158360 |
Ссылка на деталь | 0002158360 |
Номер на схеме | 16 |
Название детали | Кольцо Уплотнит. 0002336670 |
Ссылка на деталь | 0002336670 |
Номер на схеме | 17 |
Название детали | Шланг 0006890511 |
Ссылка на деталь | 0006890511 |
Номер на схеме | 20 |
Название детали | Болт 6-Гр. 0002355250 |
Ссылка на деталь | 0002355250 |
Номер на схеме | 21 |
Название детали | Держатель 0007715411 |
Ссылка на деталь | 0007715411 |
Номер на схеме | 22 |
Название детали | Пара Полузажимов 0002167121 |
Ссылка на деталь | 0002167121 |
Номер на схеме | 23 |
Название детали | Пластина Покровн. 0002174960 |
Ссылка на деталь | 0002174960 |
Номер на схеме | 24 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 25 |
Название детали | Уголок 0007418260 |
Ссылка на деталь | 0007418260 |
Номер на схеме | 26 |
Название детали | Стяжка Кабельная 0002113970 |
Ссылка на деталь | 0002113970 |
Номер на схеме | 27 |
Название детали | Кольцо Уплотнит. 0003693780 |
Ссылка на деталь | 0003693780 |
Номер на схеме | 28 |
Название детали | Шланг Соединит. 0007386920 |
Ссылка на деталь | 0007386920 |
Номер на схеме | 29 |
Название детали | Патрубок 0002166500 |
Ссылка на деталь | 0002166500 |
Номер на схеме | 30 |
Название детали | Зажим Шланговый 0002154082 |
Ссылка на деталь | 0002154082 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Tucano-570, Tucano-580 |
Узел | Привод моста, гидравлическая линия, Приводы, Управляемый Ведущий Мост Сзади, Ходовая Часть |
