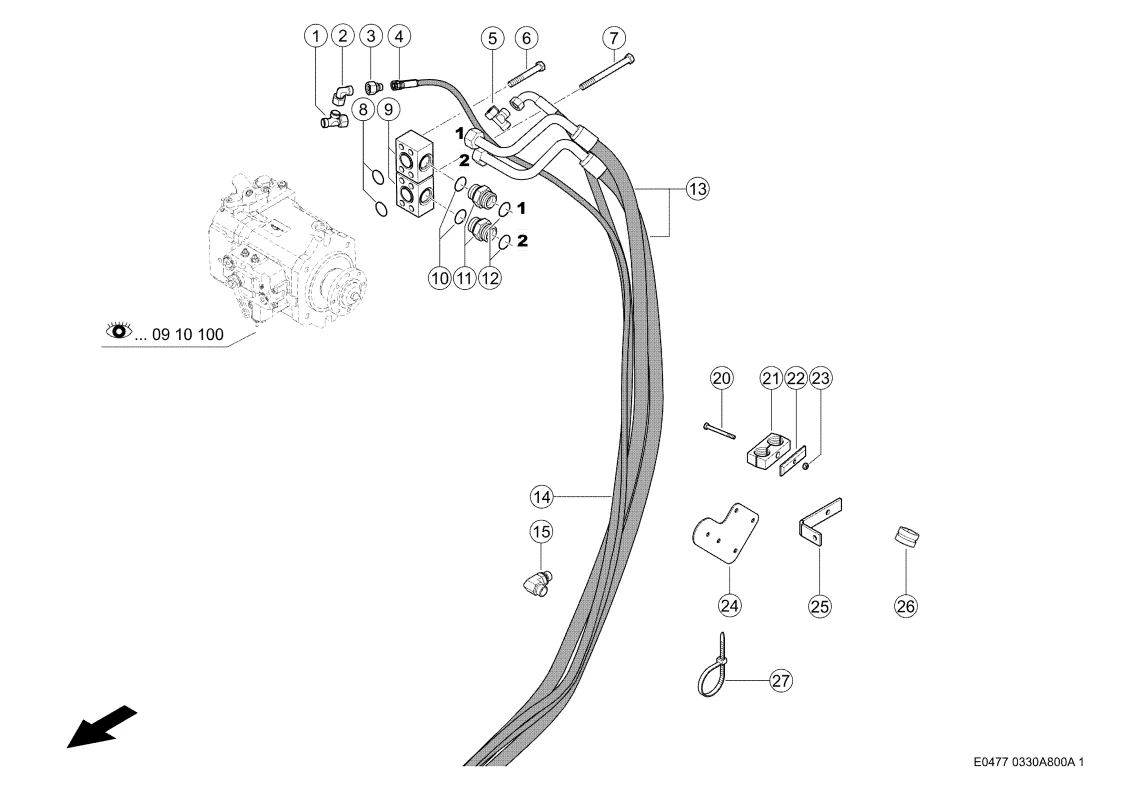

Привод моста, гидравлическая линия. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Привод моста, гидравлическая линия. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер 0002498680 |
| Ссылка на деталь | 0002498680 |
| Номер на схеме | 2 |
| Название детали | Угл. Штутцер 0002498360 |
| Ссылка на деталь | 0002498360 |
| Номер на схеме | 3 |
| Название детали | Переходник 0002497980 |
| Ссылка на деталь | 0002497980 |
| Номер на схеме | 4 |
| Название детали | Шланг 0009381760 |
| Ссылка на деталь | 0009381760 |
| Номер на схеме | 5 |
| Название детали | Вкручиваемый Штуцер 0002498690 |
| Ссылка на деталь | 0002498690 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002423890 |
| Ссылка на деталь | 0002423890 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0004776000 |
| Ссылка на деталь | 0004776000 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнит. 0002157330 |
| Ссылка на деталь | 0002157330 |
| Номер на схеме | 9 |
| Название детали | Фланец Промежут. 0006671881 |
| Ссылка на деталь | 0006671881 |
| Номер на схеме | 10 |
| Название детали | Кольцо Уплотнит. 0002158370 |
| Ссылка на деталь | 0002158370 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002158360 |
| Ссылка на деталь | 0002158360 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002336670 |
| Ссылка на деталь | 0002336670 |
| Номер на схеме | 13 |
| Название детали | Шланг 0006890511 |
| Ссылка на деталь | 0006890511 |
| Номер на схеме | 14 |
| Название детали | Шланг 0006794630 |
| Ссылка на деталь | 0006794630 |
| Номер на схеме | 15 |
| Название детали | Штуцер Угловой 0002162250 |
| Ссылка на деталь | 0002162250 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002355250 |
| Ссылка на деталь | 0002355250 |
| Номер на схеме | 21 |
| Название детали | Пара Полузажимов 0002167121 |
| Ссылка на деталь | 0002167121 |
| Номер на схеме | 22 |
| Название детали | Пластина Покровн. 0002174960 |
| Ссылка на деталь | 0002174960 |
| Номер на схеме | 23 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 24 |
| Название детали | Держатель 0007715411 |
| Ссылка на деталь | 0007715411 |
| Номер на схеме | 25 |
| Название детали | Уголок 0007418260 |
| Ссылка на деталь | 0007418260 |
| Номер на схеме | 26 |
| Название детали | Крепежный Хомут 0002150830 |
| Ссылка на деталь | 0002150830 |
| Номер на схеме | 27 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Привод моста, гидравлическая линия, Приводы, Управляемый Ведущий Мост Сзади, Ходовая Часть |
