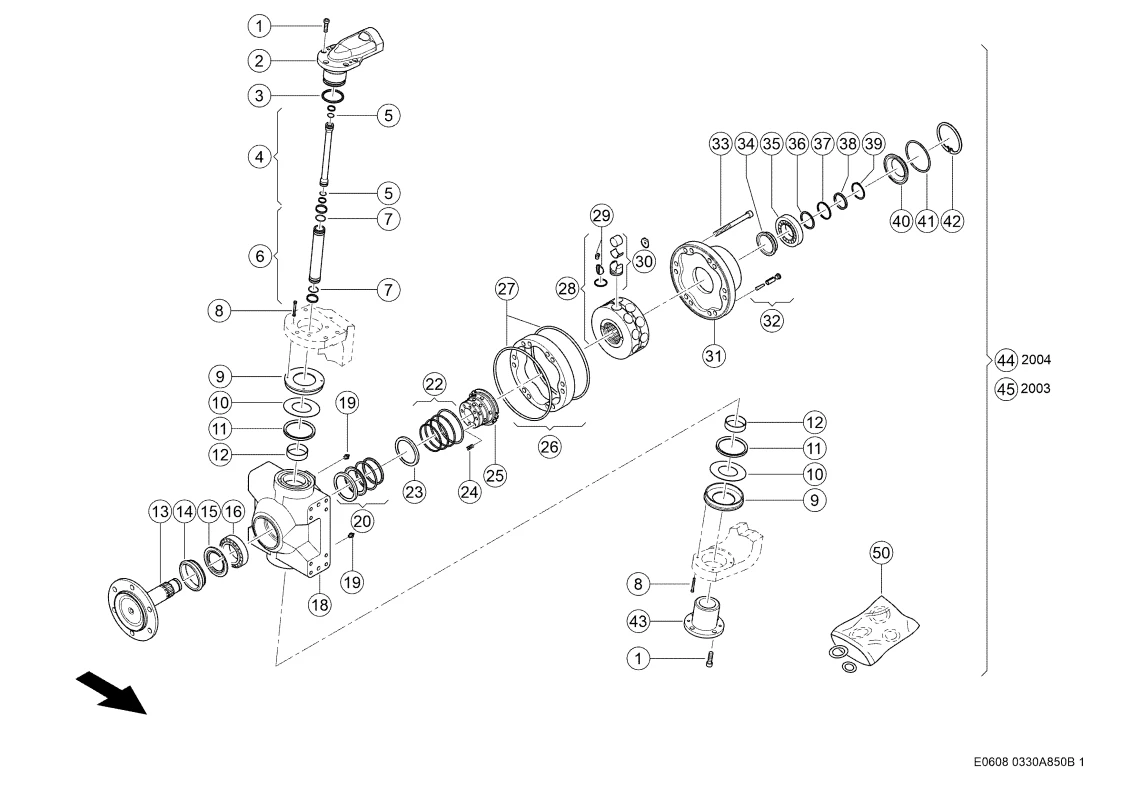

Привод моста, гидравлический двигатель. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Привод моста, гидравлический двигатель. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Винт С Цил.гол. 0011070760 |
| Ссылка на деталь | 0011070760 |
| Номер на схеме | 2 |
| Название детали | Палец 0007714700 |
| Ссылка на деталь | 0007714700 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнительное 0007307970 |
| Ссылка на деталь | 0007307970 |
| Номер на схеме | 4 |
| Название детали | Трубка 0007714930 |
| Ссылка на деталь | 0007714930 |
| Номер на схеме | 5 |
| Название детали | Кольцо Опорное 0007714950 |
| Ссылка на деталь | 0007714950 |
| Номер на схеме | 6 |
| Название детали | Трубка 0007714920 |
| Ссылка на деталь | 0007714920 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0002123570 |
| Ссылка на деталь | 0002123570 |
| Номер на схеме | 8 |
| Название детали | Винт С Цил.гол. 0003287240 |
| Ссылка на деталь | 0003287240 |
| Номер на схеме | 9 |
| Название детали | Диск 0007308560 |
| Ссылка на деталь | 0007308560 |
| Номер на схеме | 10 |
| Название детали | Шайба Нажимная 0007308370 |
| Ссылка на деталь | 0007308370 |
| Номер на схеме | 11 |
| Название детали | Уплотнение 0007714810 |
| Ссылка на деталь | 0007714810 |
| Номер на схеме | 12 |
| Название детали | Втулка Подшипника 0007307930 |
| Ссылка на деталь | 0007307930 |
| Номер на схеме | 13 |
| Название детали | Вал Колеса 0007714910 |
| Ссылка на деталь | 0007714910 |
| Номер на схеме | 14 |
| Название детали | Кольцо Распорное 0006645410 |
| Ссылка на деталь | 0006645410 |
| Номер на схеме | 15 |
| Название детали | Кольцо Уплотнительное 0007307880 |
| Ссылка на деталь | 0007307880 |
| Номер на схеме | 16 |
| Название детали | Подшипник 0007714870 |
| Ссылка на деталь | 0007714870 |
| Номер на схеме | 18 |
| Название детали | Корпус 0007714860 |
| Ссылка на деталь | 0007714860 |
| Номер на схеме | 19 |
| Название детали | Пресс-Масленка 0007307850 |
| Ссылка на деталь | 0007307850 |
| Номер на схеме | 20 |
| Название детали | Кольцо Уплотнительное 0007307890 |
| Ссылка на деталь | 0007307890 |
| Номер на схеме | 22 |
| Название детали | Комплект Уплотнений 0007307900 |
| Ссылка на деталь | 0007307900 |
| Номер на схеме | 23 |
| Название детали | Кольцо Распорное 0007308190 |
| Ссылка на деталь | 0007308190 |
| Номер на схеме | 24 |
| Название детали | Пружина Сжатия 0007308210 |
| Ссылка на деталь | 0007308210 |
| Номер на схеме | 25 |
| Название детали | Блок Распределит. 0007308200 |
| Ссылка на деталь | 0007308200 |
| Номер на схеме | 26 |
| Название детали | Кулачковая Шайба 0014997290 |
| Ссылка на деталь | 0014997290 |
| Номер на схеме | 27 |
| Название детали | Кольцо Уплотнит. 0007307910 |
| Ссылка на деталь | 0007307910 |
| Номер на схеме | 28 |
| Название детали | Блок Цилиндров 0007714820 |
| Ссылка на деталь | 0007714820 |
| Номер на схеме | 29 |
| Название детали | Держатель Поршня 0007308230 |
| Ссылка на деталь | 0007308230 |
| Номер на схеме | 30 |
| Название детали | Поршень 0007308240 |
| Ссылка на деталь | 0007308240 |
| Номер на схеме | 31 |
| Название детали | Корпус 0007308270 |
| Ссылка на деталь | 0007308270 |
| Номер на схеме | 32 |
| Название детали | Предохранитель 0015040860 |
| Ссылка на деталь | 0015040860 |
| Номер на схеме | 33 |
| Название детали | Винт С Цил.гол. 0002141250 |
| Ссылка на деталь | 0002141250 |
| Номер на схеме | 34 |
| Название детали | Кольцо Распорное 0007308290 |
| Ссылка на деталь | 0007308290 |
| Номер на схеме | 35 |
| Название детали | Подшипник 0007714880 |
| Ссылка на деталь | 0007714880 |
| Номер на схеме | 36 |
| Название детали | Кпл.шайб 0007308310 |
| Ссылка на деталь | 0007308310 |
| Номер на схеме | 37 |
| Название детали | Кольцо Распорное 0007308330 |
| Ссылка на деталь | 0007308330 |
| Номер на схеме | 38 |
| Название детали | Кольцо Стопорное 0007308320 |
| Ссылка на деталь | 0007308320 |
| Номер на схеме | 39 |
| Название детали | Кольцо 0007308340 |
| Ссылка на деталь | 0007308340 |
| Номер на схеме | 40 |
| Название детали | Крышка 0007308350 |
| Ссылка на деталь | 0007308350 |
| Номер на схеме | 41 |
| Название детали | Кольцо Уплотнит. 0007307920 |
| Ссылка на деталь | 0007307920 |
| Номер на схеме | 42 |
| Название детали | Кольцо Стопорное 0007714850 |
| Ссылка на деталь | 0007714850 |
| Номер на схеме | 43 |
| Название детали | Палец 0007308520 |
| Ссылка на деталь | 0007308520 |
| Номер на схеме | 44 |
| Название детали | Мотор-Колесо Гидр 0015040760 |
| Ссылка на деталь | 0015040760 |
| Номер на схеме | 45 |
| Название детали | Мотор-Колесо Гидр 0015040760 |
| Ссылка на деталь | 0015040760 |
| Номер на схеме | 50 |
| Название детали | Кпл.уплотнений 0005675330 |
| Ссылка на деталь | 0005675330 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Привод моста, гидравлический двигатель, Приводы, Управляемый Ведущий Мост Сзади, Ходовая Часть |
