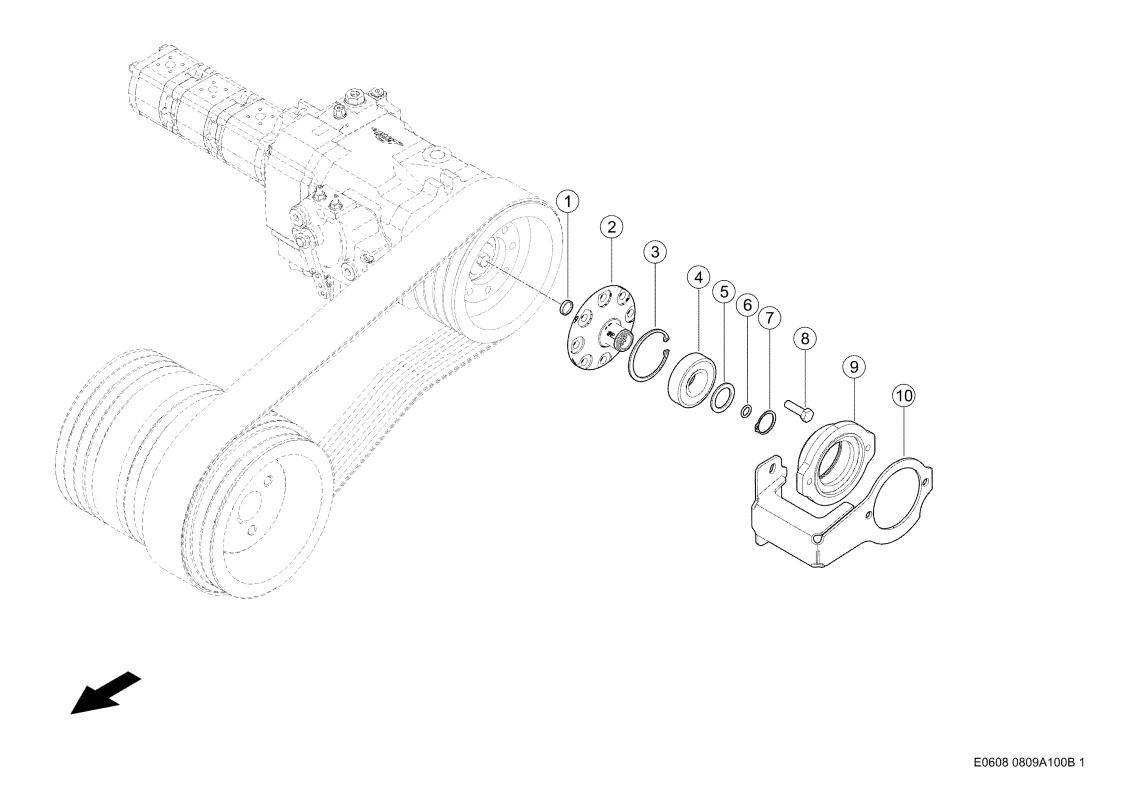

Привод насоса. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Привод насоса. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Колпачок Запорн. 0002141920 |
| Ссылка на деталь | 0002141920 |
| Номер на схеме | 2 |
| Название детали | Вал С Фланцем 0023147480 |
| Ссылка на деталь | 0023147480 |
| Номер на схеме | 3 |
| Название детали | Кольцо Стопорное 0002351860 |
| Ссылка на деталь | 0002351860 |
| Номер на схеме | 4 |
| Название детали | Ш/Подш.радиальный 0002150480 |
| Ссылка на деталь | 0002150480 |
| Номер на схеме | 5 |
| Название детали | Шайба Опорная 0002343830 |
| Ссылка на деталь | 0002343830 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0013016350 |
| Ссылка на деталь | 0013016350 |
| Номер на схеме | 7 |
| Название детали | Кольцо Стопорное 0002351630 |
| Ссылка на деталь | 0002351630 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002378740 |
| Ссылка на деталь | 0002378740 |
| Номер на схеме | 9 |
| Название детали | Пластина Опорная 0023156221 |
| Ссылка на деталь | 0023156221 |
| Номер на схеме | 10 |
| Название детали | Держатель 0023156210 |
| Ссылка на деталь | 0023156210 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Привод Гидравлики, Привод насоса, Приводы |
