Привод шнека жатки (3.9-9 м) комбайна CLAAS Lexion

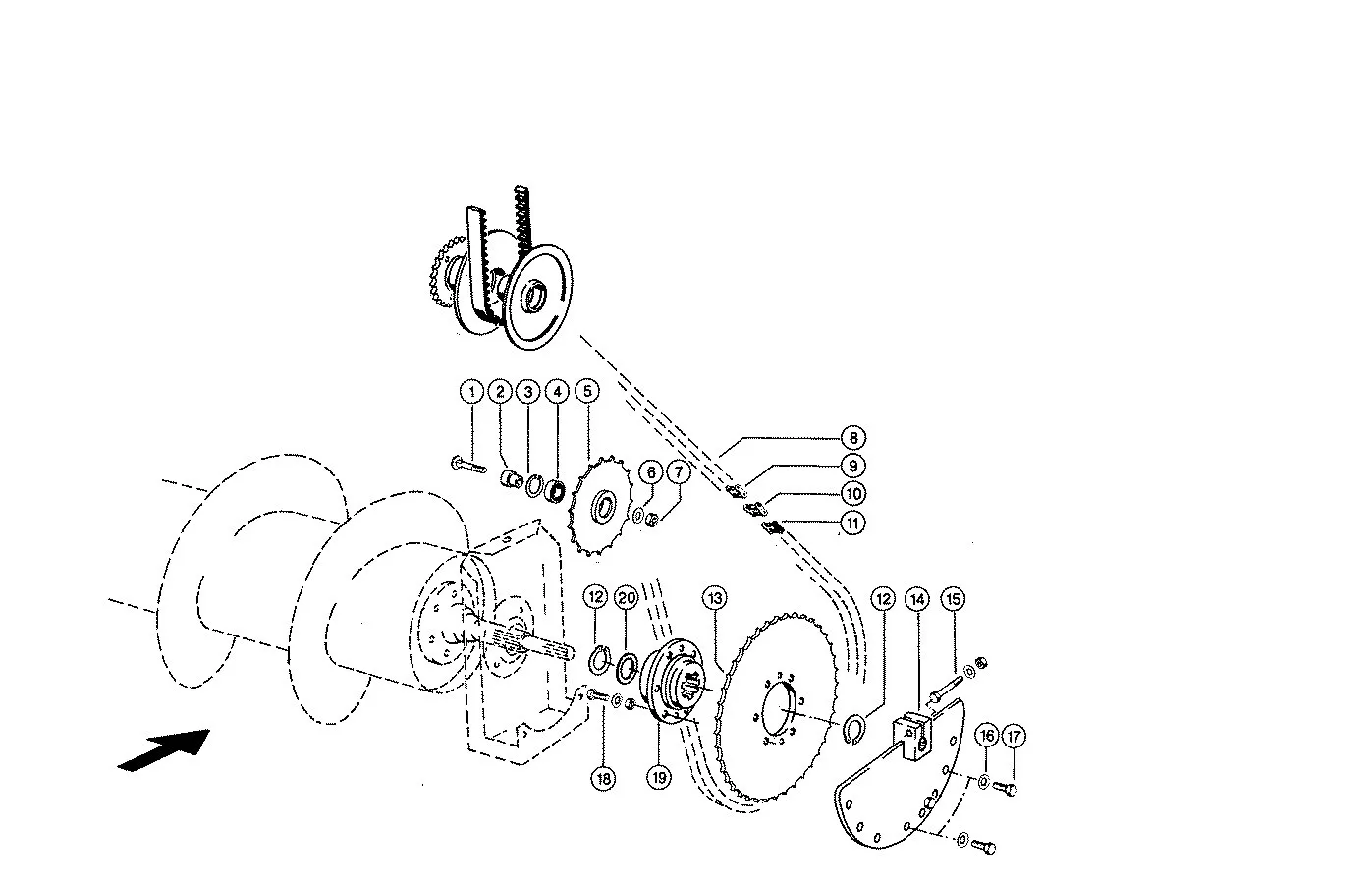

Схема привода шнека жатки (3.9-9 м) комбайна CLAAS Lexion
Артикул: 111568305
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Схема привода шнека жатки (3.9-9 м) комбайна CLAAS Lexion – Привод шнека жатки (3.9-9 м) комбайна CLAAS Lexion
# | Артикул | Название | Количество | Примечание | |
---|---|---|---|---|---|
1 |
211180.1 |
ВИНТ ПОЛУПОТАЙНОЙ M12X 55 | 1 | ||
2 |
626922.0 |
ВТУЛКА D26X27 | 1 | ||
3 |
235181.0 |
КОЛЬЦО СТОПОРНОЕ 47X1,75 | 1 | ||
4 |
236752.0 |
Ш/ПОДШ.РАДИАЛЬНЫЙ 6204-2RS* | 1 | ||
5 |
765600.0 |
ЗВЕЗДОЧКА Z=36 | 1 | (626924.1) Z 36 | |
6 |
234328.0 |
ШАЙБА 13 X 26 X3 | 1 | ||
7 |
236172.0 |
ГАЙКА 6-ГР. M12 | 1 | ||
8 |
753043.2 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 121RO | 1 | ОТ ЖАТКИ № 700 016 10 | |
8 |
630882.0 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 118RO | 1 | ДО ЖАТКИ № 700 016 09 | |
9 |
670250.0 |
ВНУТРЕННЕЕ ЗВЕНО 15,875 | 0 | ||
10 |
670252.0 |
ПЕРЕХОДНОЕ ЗВЕНО 15,875X6,48 | 0 | ||
11 |
670251.0 |
ЗАМОК ЦЕПИ 15,875 | 0 | ||
12 |
237862.0 |
КОЛЬЦО СТОПОРНОЕ 50X2 | 2 | ||
13 |
753099.1 |
ЗВЕЗДОЧКА Z=64 | 1 | ОТ ЖАТКИ № 700 016 10 | |
13 |
632979.0 |
ЗВЕЗДОЧКА 5DICK | 1 | ОТ 700 01065 – 01610 | |
13 |
630701.0 |
ЗВЕЗДОЧКА | 1 | ДО ЖАТКИ № 700 010 64 | |
14 |
630706.1 |
СЕГМЕНТ УСТАНОВ. | 1 | ||
15 |
237844.0 |
БОЛТ 6-ГР. M10X65 | 1 | ||
15 |
239388.0 |
ШАЙБА КОНТАКТНАЯ A10 | 1 | ||
15 |
237947.0 |
ГАЙКА СТОПОРНАЯ M10 | 1 | ||
16 |
239395.1 |
ШАЙБА КОНТАКТНАЯ B12 | 2 | ||
17 |
237462.0 |
БОЛТ 6-ГР. M12X40 | 2 | ||
18 |
236200.0 |
БОЛТ 6-ГР. M08X20 | 6 | ОТ ЖАТКИ № 700 010 65 | |
18 |
236170.0 |
ГАЙКА 6-ГР. M8 | 6 | ОТ ЖАТКИ № 700 010 65 | |
18 |
239387.0 |
ШАЙБА КОНТАКТНАЯ A 8 | 6 | ОТ ЖАТКИ № 700 010 65 | |
19 |
632978.1 |
СТУПИЦА D120X33,7 | 1 | ОТ ЖАТКИ № 700 010 65 | |
20 |
234432.0 |
ШАЙБА УСТАНОВОЧН. 50X62X1 | 0 | (9) | |
