Проводка решет / решетного стана. Запчасти для комбайнов tucano 580-570 № машины l1700011 - l1799999
Проводка решет / решетного стана. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Проводка решет / решетного стана. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Артикул: 144776254 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

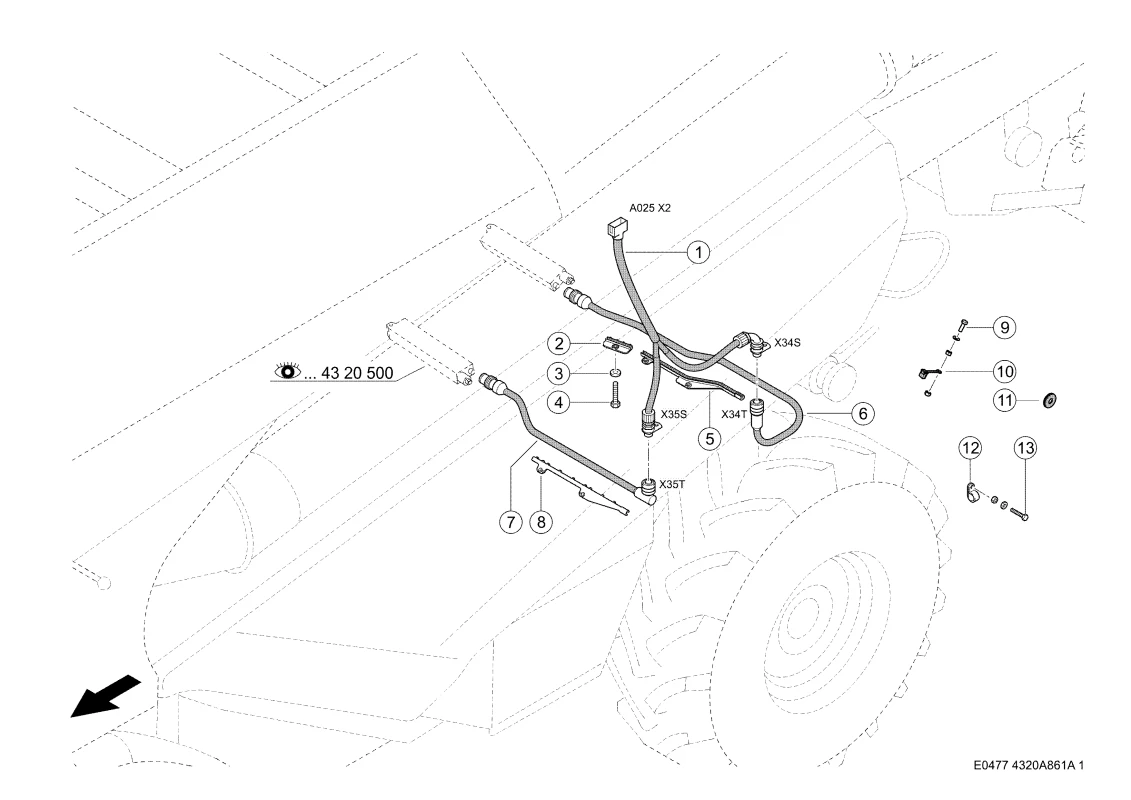

Номер на схеме | 1 |
Название детали | Комплект Проводов 0018108812 |
Ссылка на деталь | 0018108812 |
Номер на схеме | 2 |
Название детали | Кабелепровод 0007582750 |
Ссылка на деталь | 0007582750 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002374640 |
Ссылка на деталь | 0002374640 |
Номер на схеме | 5 |
Название детали | Кабелепровод 0005535241 |
Ссылка на деталь | 0005535241 |
Номер на схеме | 6 |
Название детали | Комплект Проводов 0000162510 |
Ссылка на деталь | 0000162510 |
Номер на схеме | 7 |
Название детали | Комплект Проводов 0000137830 |
Ссылка на деталь | 0000137830 |
Номер на схеме | 8 |
Название детали | Кабелепровод 0007582460 |
Ссылка на деталь | 0007582460 |
Номер на схеме | 9 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 9 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 9 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 9 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 10 |
Название детали | Колпак Защитный 0000130721 |
Ссылка на деталь | 0000130721 |
Номер на схеме | 11 |
Название детали | Пробка Резиновая 0007577840 |
Ссылка на деталь | 0007577840 |
Номер на схеме | 12 |
Название детали | Хомут 0002154040 |
Ссылка на деталь | 0002154040 |
Номер на схеме | 13 |
Название детали | Болт 6-Гр. 0002362130 |
Ссылка на деталь | 0002362130 |
Номер на схеме | 13 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 13 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Очистка, Проводка решет / решетного стана, Решета / Решетный Стан |
