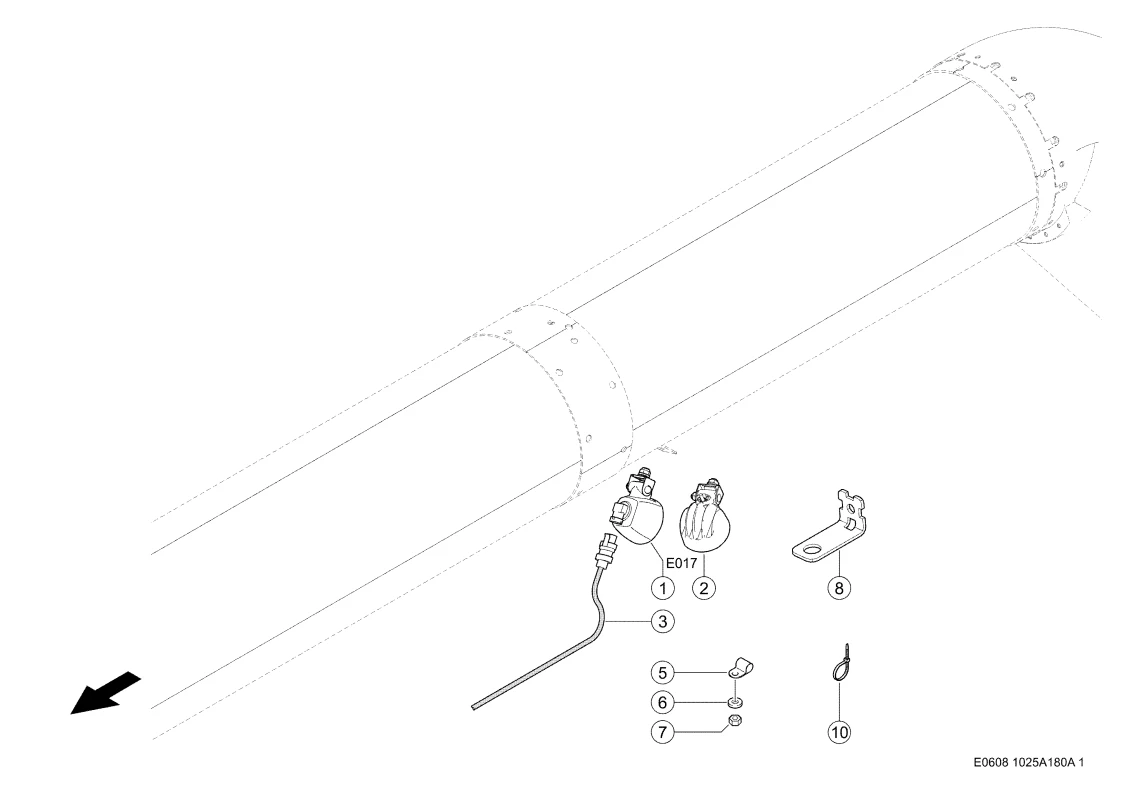

Рабочая фара сбоку. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Рабочая фара сбоку. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 181277499
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Фары Рабочие 0000166450 |
Ссылка на деталь | 0000166450 |
Номер на схеме | 1 |
Название детали | Лампа Накаливания 0002164530 |
Ссылка на деталь | 0002164530 |
Номер на схеме | 1 |
Название детали | Комплект Проводов 0018124781 |
Ссылка на деталь | 0018124781 |
Номер на схеме | 2 |
Название детали | Фары 0018124320 |
Ссылка на деталь | 0018124320 |
Номер на схеме | 3 |
Название детали | Комплект Проводов 0018124741 |
Ссылка на деталь | 0018124741 |
Номер на схеме | 3 |
Название детали | Комплект Проводов 0018124751 |
Ссылка на деталь | 0018124751 |
Номер на схеме | 3 |
Название детали | Комплект Проводов 0018124761 |
Ссылка на деталь | 0018124761 |
Номер на схеме | 3 |
Название детали | Комплект Проводов 0018124771 |
Ссылка на деталь | 0018124771 |
Номер на схеме | 5 |
Название детали | Хомут 0002154030 |
Ссылка на деталь | 0002154030 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 8 |
Название детали | Уголок 0025028690 |
Ссылка на деталь | 0025028690 |
Номер на схеме | 10 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Рабочая фара сбоку, Рабочее Освещение, Электрика / Электроника |
