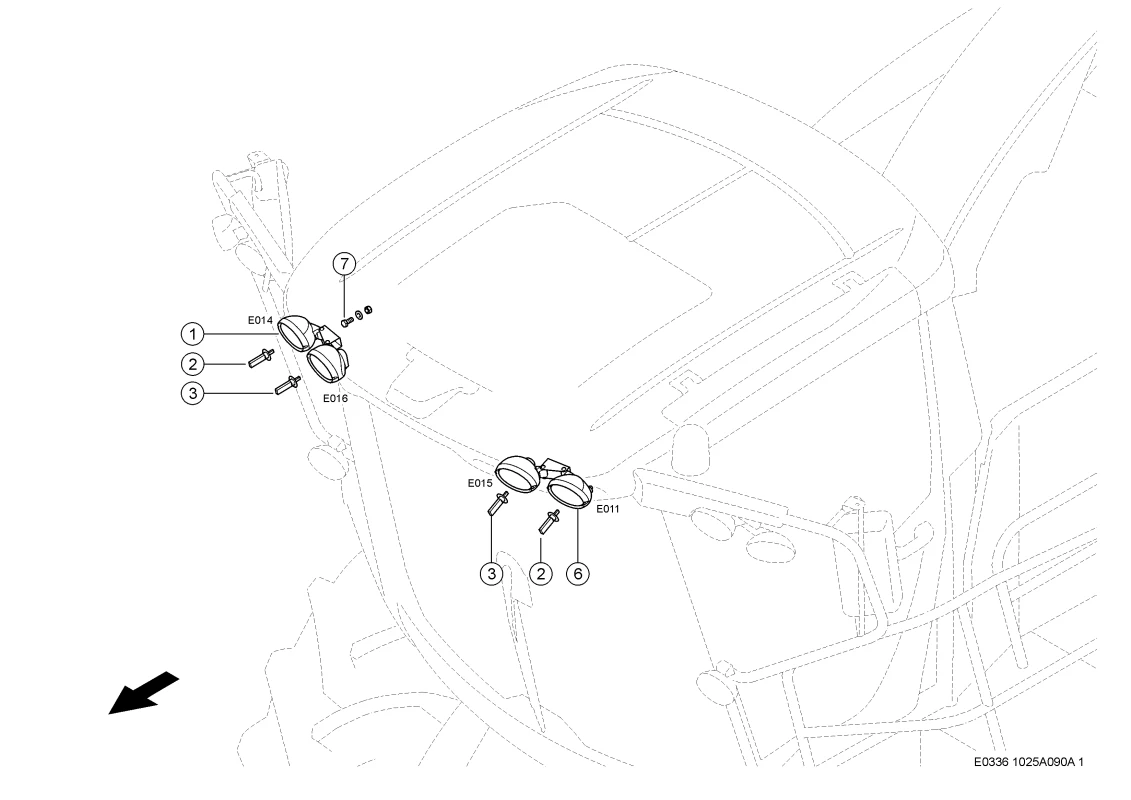

Рабочая фара. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Рабочая фара. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 119177505
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Фары 0000155590 |
Ссылка на деталь | 0000155590 |
Номер на схеме | 2 |
Название детали | Лампа Накаливания 0002380910 |
Ссылка на деталь | 0002380910 |
Номер на схеме | 3 |
Название детали | Лампа Накаливания 0002164530 |
Ссылка на деталь | 0002164530 |
Номер на схеме | 6 |
Название детали | Фары 0000155600 |
Ссылка на деталь | 0000155600 |
Номер на схеме | 7 |
Название детали | Болт 6-Гр. 0002374660 |
Ссылка на деталь | 0002374660 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
