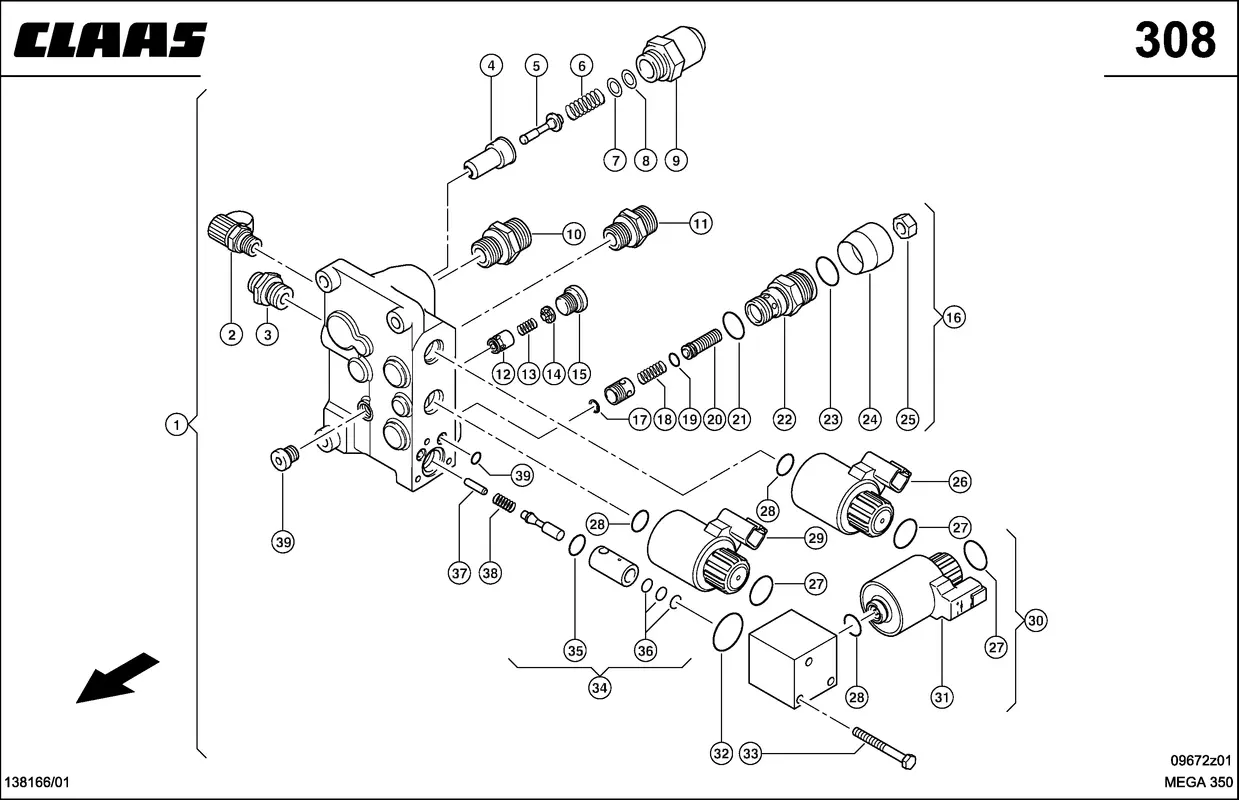

Распределитель главный. Клапаны. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 — 83699999. Схема 1
Распределитель главный. Клапаны. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 — 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Клапан Главный 0000396880 |
| Ссылка на деталь | 0000396880 |
| Номер на схеме | 2 |
| Название детали | Измерительный Штуцер 0002188670 |
| Ссылка на деталь | 0002188670 |
| Номер на схеме | 3 |
| Название детали | Штуцер Резьбовой 0002131650 |
| Ссылка на деталь | 0002131650 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 4 |
| Название детали | Корпус Клапана 0006071770 |
| Ссылка на деталь | 0006071770 |
| Номер на схеме | 5 |
| Название детали | Игла Клапана 0000403810 |
| Ссылка на деталь | 0000403810 |
| Номер на схеме | 6 |
| Название детали | Пружина Сжатия 0006839770 |
| Ссылка на деталь | 0006839770 |
| Номер на схеме | 7 |
| Название детали | Шайба Установочн. 0002390140 |
| Ссылка на деталь | 0002390140 |
| Номер на схеме | 8 |
| Название детали | Шайба Опорная 0002378950 |
| Ссылка на деталь | 0002378950 |
| Номер на схеме | 9 |
| Название детали | Кожух Пружины 0006315690 |
| Ссылка на деталь | 0006315690 |
| Номер на схеме | 10 |
| Название детали | Штуцер Резьбовой 0002159200 |
| Ссылка на деталь | 0002159200 |
| Номер на схеме | 10 |
| Название детали | Кольцо Уплотнит. 0002159220 |
| Ссылка на деталь | 0002159220 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 12 |
| Название детали | Клапан Обратный 0006315680 |
| Ссылка на деталь | 0006315680 |
| Номер на схеме | 13 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 14 |
| Название детали | Направляющая Пруж 0006437040 |
| Ссылка на деталь | 0006437040 |
| Номер на схеме | 15 |
| Название детали | Пробка Резьбов. 0002130990 |
| Ссылка на деталь | 0002130990 |
| Номер на схеме | 16 |
| Название детали | Клапан Регулирования Потока 0006315860 |
| Ссылка на деталь | 0006315860 |
| Номер на схеме | 17 |
| Название детали | Кольцо Стопорное 0006704460 |
| Ссылка на деталь | 0006704460 |
| Номер на схеме | 18 |
| Название детали | Пружина Сжатия 0006315751 |
| Ссылка на деталь | 0006315751 |
| Номер на схеме | 19 |
| Название детали | Кольцо Уплотнит. 0002381900 |
| Ссылка на деталь | 0002381900 |
| Номер на схеме | 20 |
| Название детали | Поршень 0006315740 |
| Ссылка на деталь | 0006315740 |
| Номер на схеме | 21 |
| Название детали | Кольцо Уплотнит. 0002159220 |
| Ссылка на деталь | 0002159220 |
| Номер на схеме | 22 |
| Название детали | Вставка Резьбовая 0006315760 |
| Ссылка на деталь | 0006315760 |
| Номер на схеме | 23 |
| Название детали | Кольцо Уплотнит. 0007666100 |
| Ссылка на деталь | 0007666100 |
| Номер на схеме | 24 |
| Название детали | Ручка Поворотная 0006315730 |
| Ссылка на деталь | 0006315730 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 26 |
| Название детали | Соленоид 0000394000 |
| Ссылка на деталь | 0000394000 |
| Номер на схеме | 26 |
| Название детали | Реле 0000393971 |
| Ссылка на деталь | 0000393971 |
| Номер на схеме | 26 |
| Название детали | Гайка Накидная 0000393940 |
| Ссылка на деталь | 0000393940 |
| Номер на схеме | 27 |
| Название детали | Кольцо Уплотнит. 0002115070 |
| Ссылка на деталь | 0002115070 |
| Номер на схеме | 28 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 29 |
| Название детали | Соленоид 0000404390 |
| Ссылка на деталь | 0000404390 |
| Номер на схеме | 29 |
| Название детали | Реле 0000393991 |
| Ссылка на деталь | 0000393991 |
| Номер на схеме | 29 |
| Название детали | Гайка Накидная 0000393940 |
| Ссылка на деталь | 0000393940 |
| Номер на схеме | 30 |
| Название детали | Клапан Управления 0000395960 |
| Ссылка на деталь | 0000395960 |
| Номер на схеме | 31 |
| Название детали | Соленоид 0000404430 |
| Ссылка на деталь | 0000404430 |
| Номер на схеме | 31 |
| Название детали | Реле 0000393991 |
| Ссылка на деталь | 0000393991 |
| Номер на схеме | 31 |
| Название детали | Гайка Накидная 0000393940 |
| Ссылка на деталь | 0000393940 |
| Номер на схеме | 32 |
| Название детали | Кольцо Уплотнит. 0002384510 |
| Ссылка на деталь | 0002384510 |
| Номер на схеме | 33 |
| Название детали | Болт 6-Гр. 0002352431 |
| Ссылка на деталь | 0002352431 |
| Номер на схеме | 34 |
| Название детали | Вставка Клапана 0006315800 |
| Ссылка на деталь | 0006315800 |
| Номер на схеме | 35 |
| Название детали | Кольцо Уплотнит. 0002393130 |
| Ссылка на деталь | 0002393130 |
| Номер на схеме | 36 |
| Название детали | Поршень Распред. 0006315610 |
| Ссылка на деталь | 0006315610 |
| Номер на схеме | 37 |
| Название детали | Штифт Распорный 0002379142 |
| Ссылка на деталь | 0002379142 |
| Номер на схеме | 38 |
| Название детали | Пружина Сжатия 0007671250 |
| Ссылка на деталь | 0007671250 |
| Номер на схеме | 39 |
| Название детали | Пробка Резьбов. 0002130980 |
| Ссылка на деталь | 0002130980 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Mega-350 |
| Узел | Гидравлика, Клапаны, Распределитель главный |
