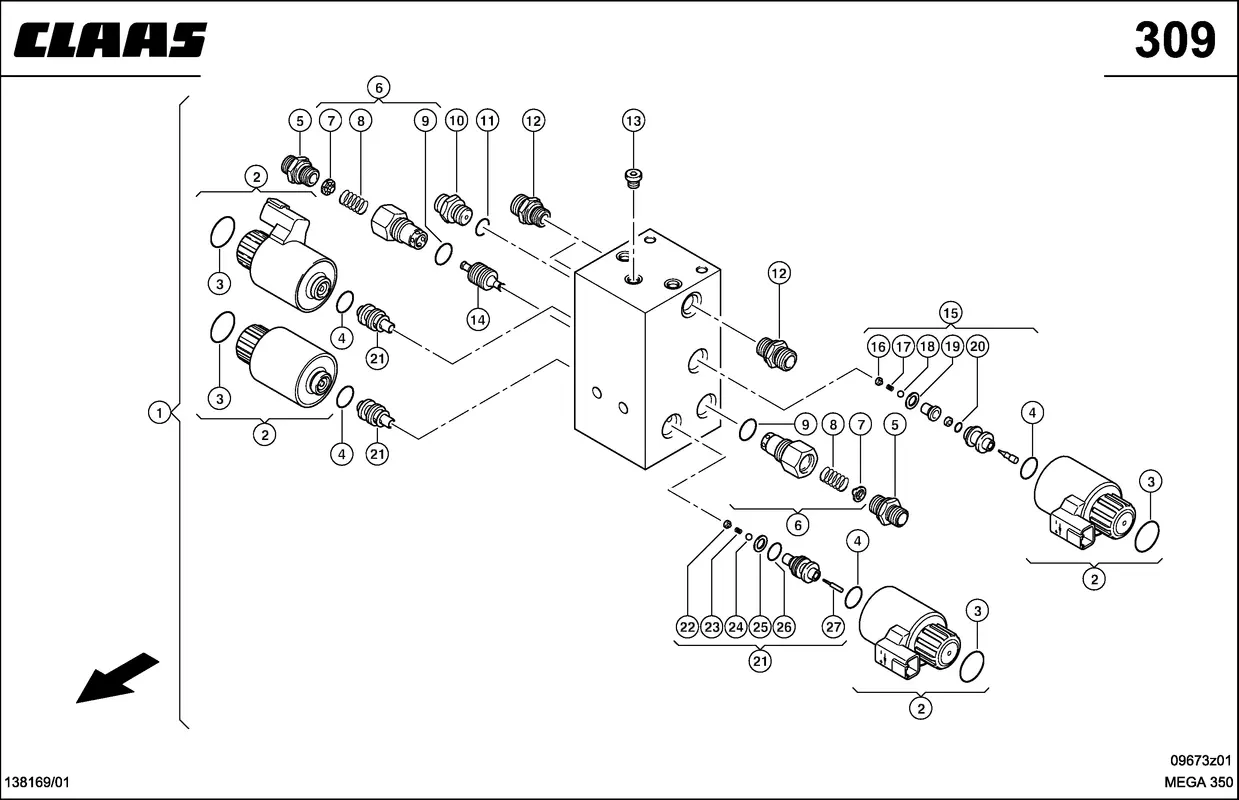

Распределитель главный. Клапаны. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 2
Распределитель главный. Клапаны. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Блок Распределит. 0000396791 |
| Ссылка на деталь | 0000396791 |
| Номер на схеме | 2 |
| Название детали | Соленоид 0000404430 |
| Ссылка на деталь | 0000404430 |
| Номер на схеме | 2 |
| Название детали | Реле 0000393991 |
| Ссылка на деталь | 0000393991 |
| Номер на схеме | 2 |
| Название детали | Гайка Накидная 0000393940 |
| Ссылка на деталь | 0000393940 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002115070 |
| Ссылка на деталь | 0002115070 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 5 |
| Название детали | Штуцер Резьбовой 0002131960 |
| Ссылка на деталь | 0002131960 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 6 |
| Название детали | Патрон Клапана 0000550880 |
| Ссылка на деталь | 0000550880 |
| Номер на схеме | 7 |
| Название детали | Направляющая Пруж 0006437040 |
| Ссылка на деталь | 0006437040 |
| Номер на схеме | 8 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 9 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 10 |
| Название детали | Дроссель Смонт. 0000401870 |
| Ссылка на деталь | 0000401870 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 12 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 13 |
| Название детали | Пробка Резьбов. 0002189640 |
| Ссылка на деталь | 0002189640 |
| Номер на схеме | 13 |
| Название детали | Пробка Резьбов. 0002130990 |
| Ссылка на деталь | 0002130990 |
| Номер на схеме | 14 |
| Название детали | Поршень 0000401910 |
| Ссылка на деталь | 0000401910 |
| Номер на схеме | 15 |
| Название детали | Вставка Клапана 0000394211 |
| Ссылка на деталь | 0000394211 |
| Номер на схеме | 16 |
| Название детали | Упор 0000825710 |
| Ссылка на деталь | 0000825710 |
| Номер на схеме | 17 |
| Название детали | Пружина Сжатия 0006314791 |
| Ссылка на деталь | 0006314791 |
| Номер на схеме | 18 |
| Название детали | Шарик Стальной 0002428130 |
| Ссылка на деталь | 0002428130 |
| Номер на схеме | 19 |
| Название детали | Кольцо Упл.плоск. 0000840760 |
| Ссылка на деталь | 0000840760 |
| Номер на схеме | 20 |
| Название детали | Кольцо Уплотнит. 0002181030 |
| Ссылка на деталь | 0002181030 |
| Номер на схеме | 21 |
| Название детали | Вставка 0000394440 |
| Ссылка на деталь | 0000394440 |
| Номер на схеме | 22 |
| Название детали | Упор 0000825710 |
| Ссылка на деталь | 0000825710 |
| Номер на схеме | 23 |
| Название детали | Пружина Сжатия 0006314791 |
| Ссылка на деталь | 0006314791 |
| Номер на схеме | 24 |
| Название детали | Шарик Стальной 0002428130 |
| Ссылка на деталь | 0002428130 |
| Номер на схеме | 25 |
| Название детали | Кольцо Упл.плоск. 0000840760 |
| Ссылка на деталь | 0000840760 |
| Номер на схеме | 26 |
| Название детали | Кольцо Уплотнит. 0002119200 |
| Ссылка на деталь | 0002119200 |
| Номер на схеме | 27 |
| Название детали | Ползун 0006314390 |
| Ссылка на деталь | 0006314390 |
