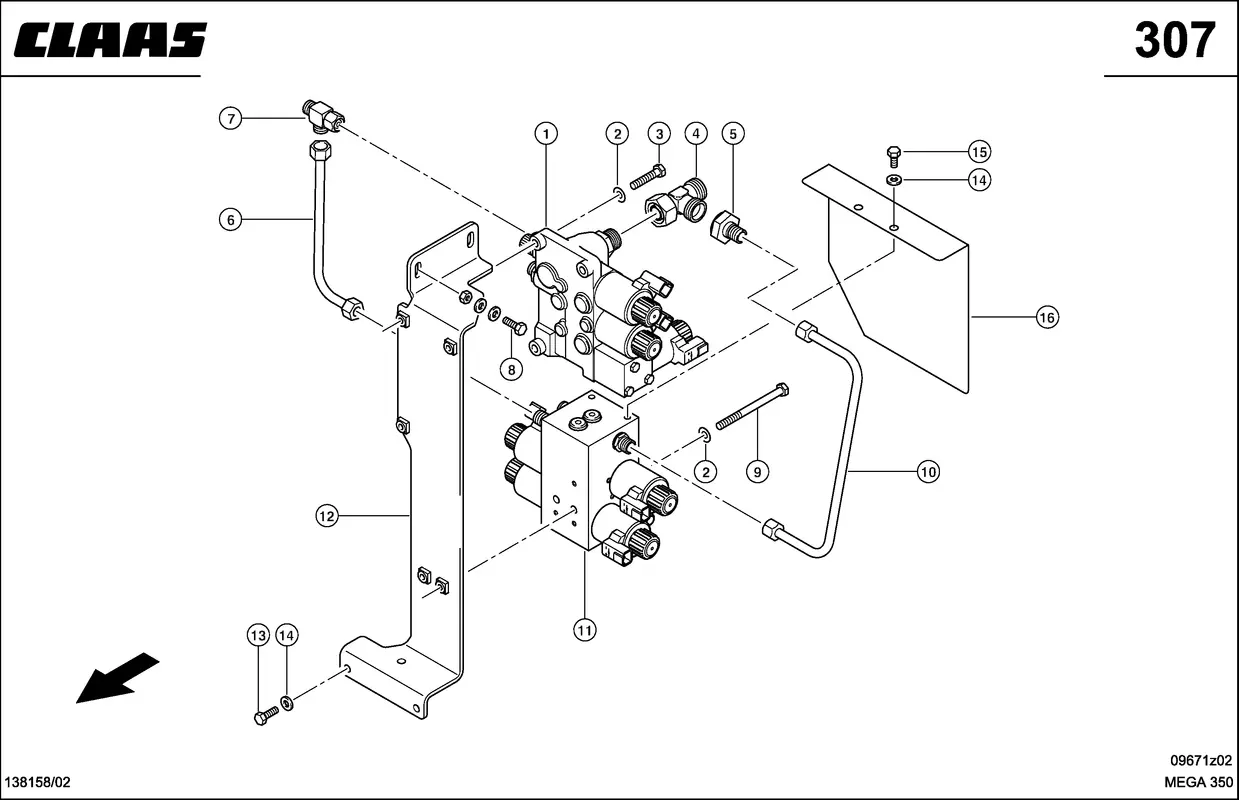

Распределитель главный. Клапаны. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999
Распределитель главный. Клапаны. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999
Артикул: 162276163 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Клапан Главный 0000396880 |
Ссылка на деталь | 0000396880 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 3 |
Название детали | Винт 6-Гр. 0002373400 |
Ссылка на деталь | 0002373400 |
Номер на схеме | 4 |
Название детали | Штуцер Г-Образный 0002388990 |
Ссылка на деталь | 0002388990 |
Номер на схеме | 5 |
Название детали | Редуктор 0002391430 |
Ссылка на деталь | 0002391430 |
Номер на схеме | 6 |
Название детали | Трубопровод 0007478400 |
Ссылка на деталь | 0007478400 |
Номер на схеме | 7 |
Название детали | Тройник 0002388900 |
Ссылка на деталь | 0002388900 |
Номер на схеме | 8 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 9 |
Название детали | Болт 6-Гр. 0002355260 |
Ссылка на деталь | 0002355260 |
Номер на схеме | 10 |
Название детали | Трубопровод 0007478420 |
Ссылка на деталь | 0007478420 |
Номер на схеме | 11 |
Название детали | Блок Распределит. 0000396791 |
Ссылка на деталь | 0000396791 |
Номер на схеме | 12 |
Название детали | Держатель 0007478070 |
Ссылка на деталь | 0007478070 |
Номер на схеме | 13 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 14 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 15 |
Название детали | Болт 6-Гр. 0002374380 |
Ссылка на деталь | 0002374380 |
Номер на схеме | 16 |
Название детали | Щиток 0007478111 |
Ссылка на деталь | 0007478111 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
