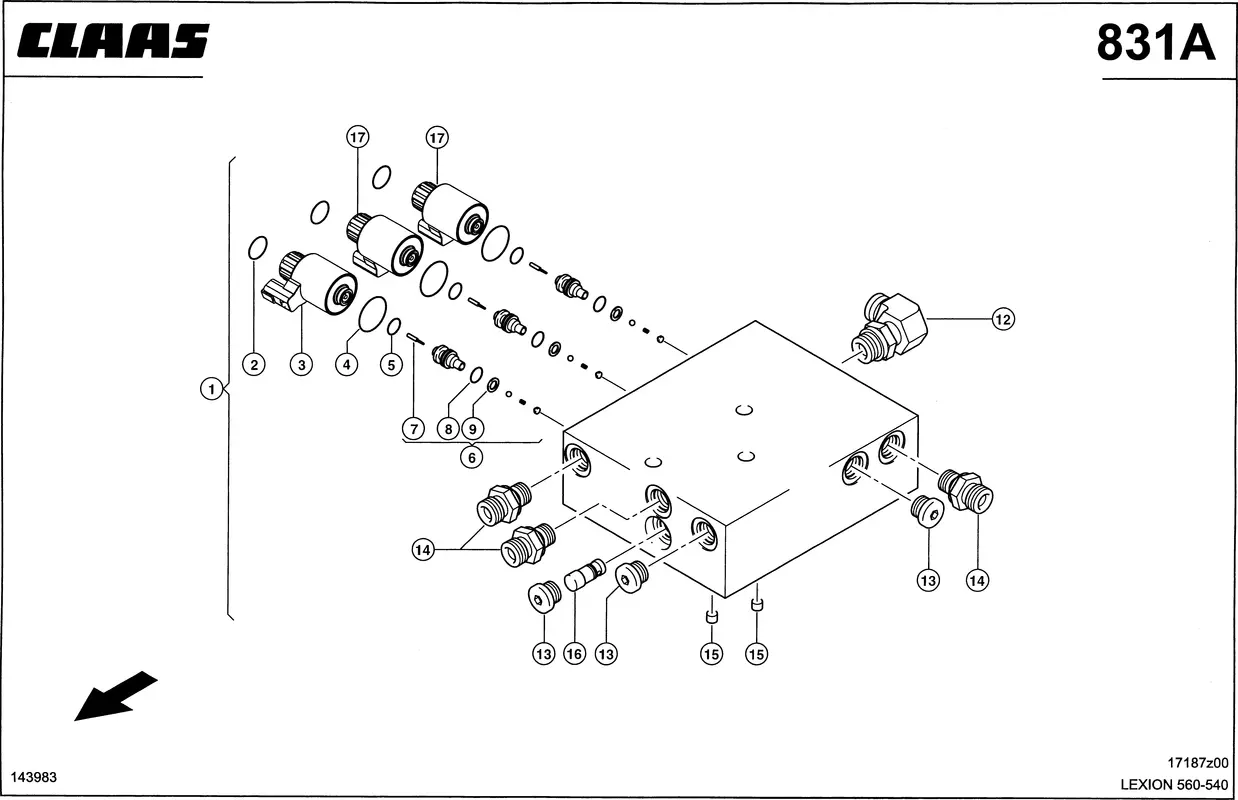

Распределитель, кпп электрогидравлическ. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999

Артикул: 137478389 Категории: Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Блок Распределит. 0000398530
Ссылка на деталь	0000398530

Номер на схеме	2
Название детали	Кольцо Уплотнит. 0002115070
Ссылка на деталь	0002115070

Номер на схеме	3
Название детали	Соленоид 0000404390
Ссылка на деталь	0000404390

Номер на схеме	4
Название детали	Кольцо Уплотнит. 0009432290
Ссылка на деталь	0009432290

Номер на схеме	5
Название детали	Кольцо Уплотнит. 0002158390
Ссылка на деталь	0002158390

Номер на схеме	6
Название детали	Вставка 0000394430
Ссылка на деталь	0000394430

Номер на схеме	7
Название детали	Ползун 0006314390
Ссылка на деталь	0006314390

Номер на схеме	8
Название детали	Кольцо Уплотнит. 0002119200
Ссылка на деталь	0002119200

Номер на схеме	9
Название детали	Кольцо Упл.плоск. 0000840760
Ссылка на деталь	0000840760

Номер на схеме	12
Название детали	Штуцер Угловой 0002162250
Ссылка на деталь	0002162250

Номер на схеме	12
Название детали	Кольцо Уплотнит. 0002158380
Ссылка на деталь	0002158380

Номер на схеме	13
Название детали	Пробка Резьбов. 0002130980
Ссылка на деталь	0002130980

Номер на схеме	14
Название детали	Штуцер Резьбовой 0002159160
Ссылка на деталь	0002159160

Номер на схеме	15
Название детали	Пробка Уплотн. 0002134560
Ссылка на деталь	0002134560

Номер на схеме	16
Название детали	Клапан Обратный 0002139290
Ссылка на деталь	0002139290

Номер на схеме	17
Название детали	Соленоид 0000398540
Ссылка на деталь	0000398540

Детали

Совместимая модель	Lexion, Lexion-540, Lexion-560
Производитель	Claas
Узел	Гидравлика, Клапаны, Распределитель, кпп электрогидравлическ
