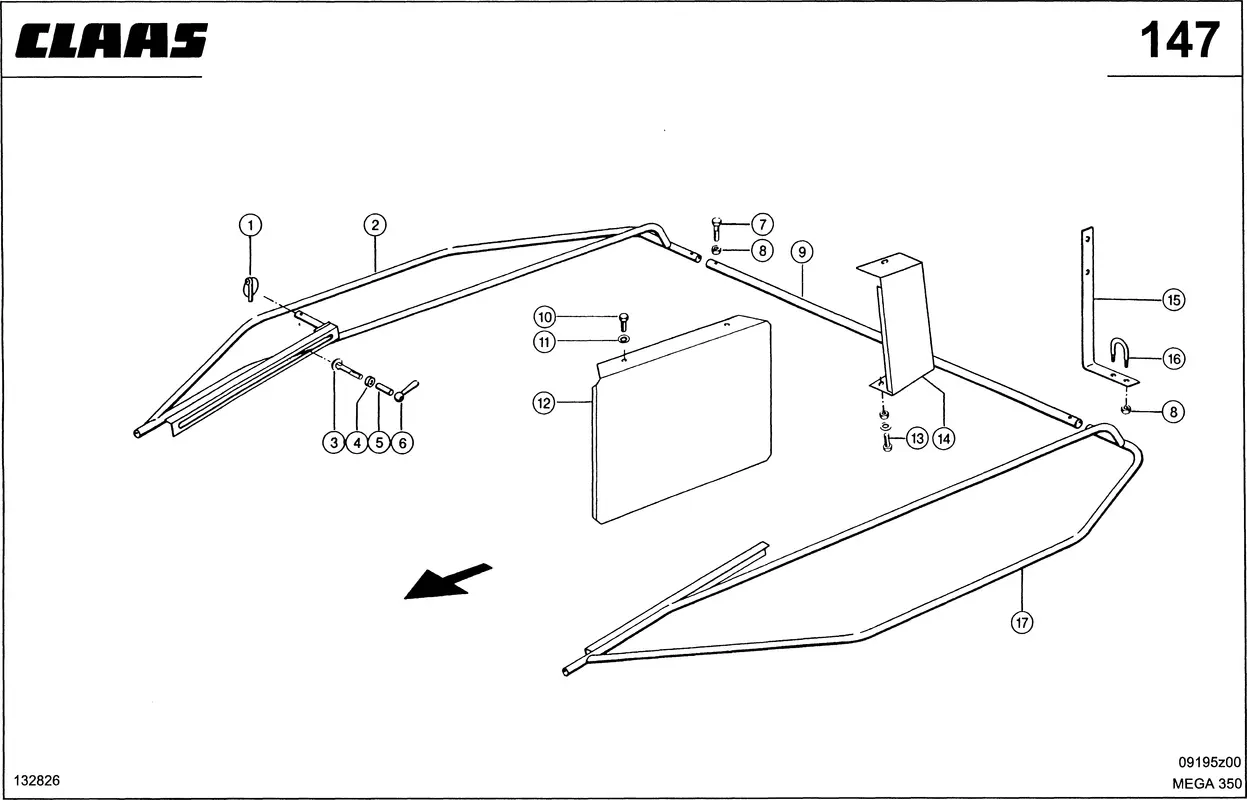

Распределитель соломы. Разбрасыватель Укладка материала / Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 3
Распределитель соломы. Разбрасыватель соломы. Укладка материала / укладка соломы. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Шпилька Откидная 0009252890 |
| Ссылка на деталь | 0009252890 |
| Номер на схеме | 2 |
| Название детали | Скоба Правая 0000501610 |
| Ссылка на деталь | 0000501610 |
| Номер на схеме | 3 |
| Название детали | Винт Полупотайной 0002378100 |
| Ссылка на деталь | 0002378100 |
| Номер на схеме | 4 |
| Название детали | Палец 0005283470 |
| Ссылка на деталь | 0005283470 |
| Номер на схеме | 5 |
| Название детали | Втулка 0007180511 |
| Ссылка на деталь | 0007180511 |
| Номер на схеме | 6 |
| Название детали | Гайка С Закруткой 0005390350 |
| Ссылка на деталь | 0005390350 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002373410 |
| Ссылка на деталь | 0002373410 |
| Номер на схеме | 8 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 9 |
| Название детали | Трубка 0000501660 |
| Ссылка на деталь | 0000501660 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Щиток 0000501891 |
| Ссылка на деталь | 0000501891 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 14 |
| Название детали | Щиток 0000502000 |
| Ссылка на деталь | 0000502000 |
| Номер на схеме | 15 |
| Название детали | Держатель 0000501590 |
| Ссылка на деталь | 0000501590 |
| Номер на схеме | 16 |
| Название детали | Скоба 0000501680 |
| Ссылка на деталь | 0000501680 |
| Номер на схеме | 17 |
| Название детали | Скоба Левая 0000501600 |
| Ссылка на деталь | 0000501600 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Разбрасыватель Соломы, Распределитель соломы, Укладка материала / укладка соломы |
