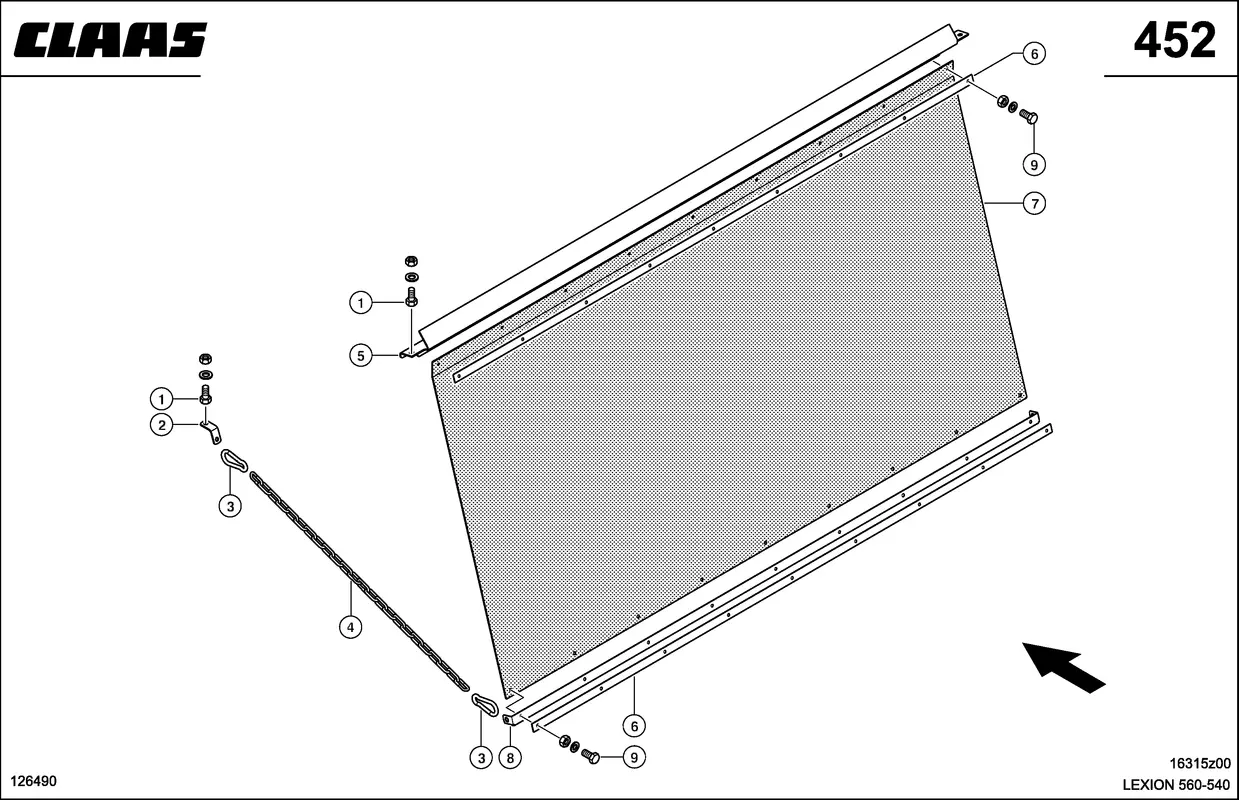

Распределитель соломы, защита решет. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Распределитель соломы, защита решет. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 179875696
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 1 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 1 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 2 |
Название детали | Держатель 0006091470 |
Ссылка на деталь | 0006091470 |
Номер на схеме | 3 |
Название детали | Крюк 0005029200 |
Ссылка на деталь | 0005029200 |
Номер на схеме | 4 |
Название детали | Цепь Узловая 0002163260 |
Ссылка на деталь | 0002163260 |
Номер на схеме | 5 |
Название детали | Держатель Верхний 0005397141 |
Ссылка на деталь | 0005397141 |
Номер на схеме | 6 |
Название детали | Веревка 0005397160 |
Ссылка на деталь | 0005397160 |
Номер на схеме | 7 |
Название детали | Фартук Резиновый 0005397130 |
Ссылка на деталь | 0005397130 |
Номер на схеме | 8 |
Название детали | Держатель Нижний 0005397150 |
Ссылка на деталь | 0005397150 |
Номер на схеме | 9 |
Название детали | Болт 6-Гр. 0002374660 |
Ссылка на деталь | 0002374660 |
Номер на схеме | 9 |
Название детали | Гайка 6-Гр. 0002379830 |
Ссылка на деталь | 0002379830 |
Номер на схеме | 9 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Разбрасыватель Соломы, Распределитель соломы, защита решет, Укладка Массы / Соломы |
