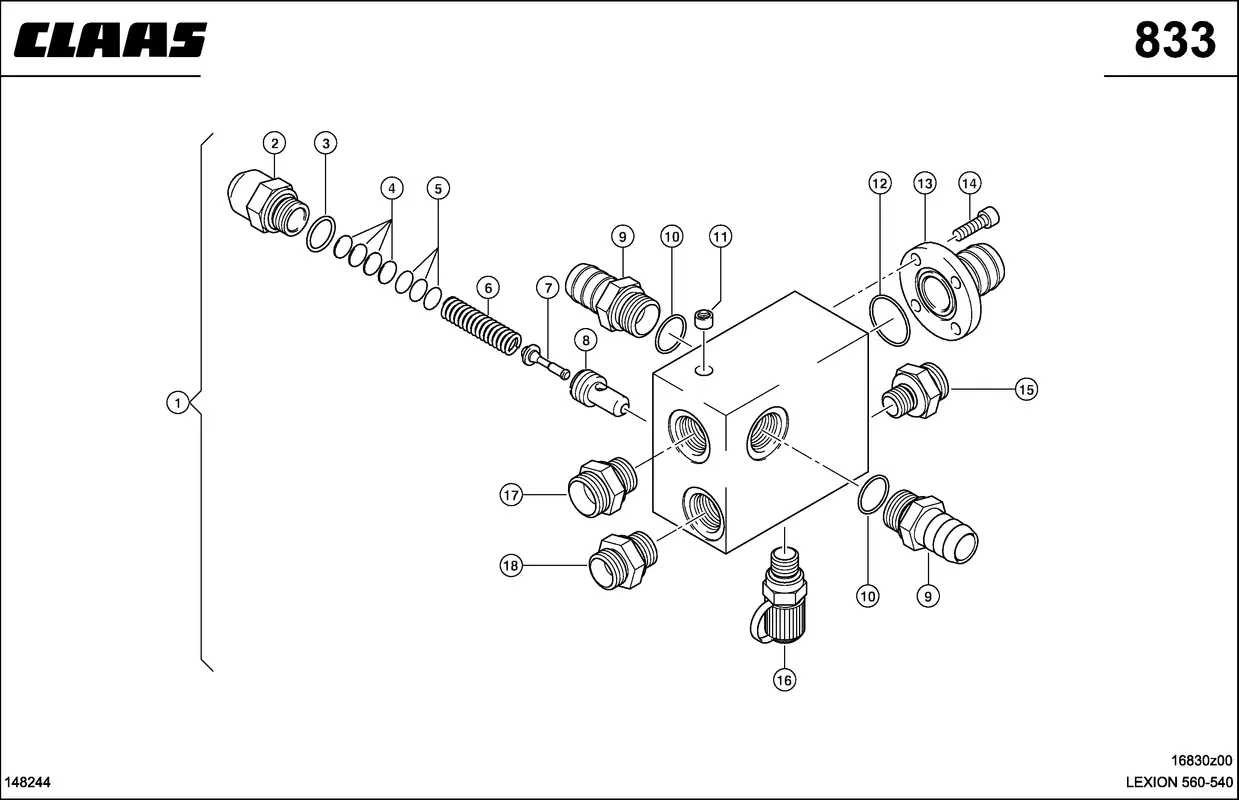

Распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 5
Распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 5
Описание
| Номер на схеме | 1 |
| Название детали | Сборник 0000552890 |
| Ссылка на деталь | 0000552890 |
| Номер на схеме | 2 |
| Название детали | Колпачок 0000403820 |
| Ссылка на деталь | 0000403820 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002134350 |
| Ссылка на деталь | 0002134350 |
| Номер на схеме | 4 |
| Название детали | Шайба Опорная 0002378950 |
| Ссылка на деталь | 0002378950 |
| Номер на схеме | 5 |
| Название детали | Шайба Установочн. 0002390140 |
| Ссылка на деталь | 0002390140 |
| Номер на схеме | 6 |
| Название детали | Пружина Сжатия 0006839770 |
| Ссылка на деталь | 0006839770 |
| Номер на схеме | 7 |
| Название детали | Игла Клапана 0000403810 |
| Ссылка на деталь | 0000403810 |
| Номер на схеме | 8 |
| Название детали | Корпус Клапана 0006071770 |
| Ссылка на деталь | 0006071770 |
| Номер на схеме | 9 |
| Название детали | Штуцер Резьбовой 0006831410 |
| Ссылка на деталь | 0006831410 |
| Номер на схеме | 10 |
| Название детали | Кольцо Уплотнит. 0003132210 |
| Ссылка на деталь | 0003132210 |
| Номер на схеме | 11 |
| Название детали | Пробка Уплотн. 0002180590 |
| Ссылка на деталь | 0002180590 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0006334450 |
| Ссылка на деталь | 0006334450 |
| Номер на схеме | 13 |
| Название детали | Штуцер Фланцевый 0005683600 |
| Ссылка на деталь | 0005683600 |
| Номер на схеме | 14 |
| Название детали | Винт С Цил.гол. 0002354881 |
| Ссылка на деталь | 0002354881 |
| Номер на схеме | 15 |
| Название детали | Прямой Вкручиваемый Штуцер 0002163150 |
| Ссылка на деталь | 0002163150 |
| Номер на схеме | 16 |
| Название детали | Измерительный Штуцер 0000840220 |
| Ссылка на деталь | 0000840220 |
| Номер на схеме | 16 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 17 |
| Название детали | Штуцер Резьбовой 0002162370 |
| Ссылка на деталь | 0002162370 |
| Номер на схеме | 18 |
| Название детали | Штуцер Резьбовой 0002162760 |
| Ссылка на деталь | 0002162760 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Клапаны, Распределитель |
