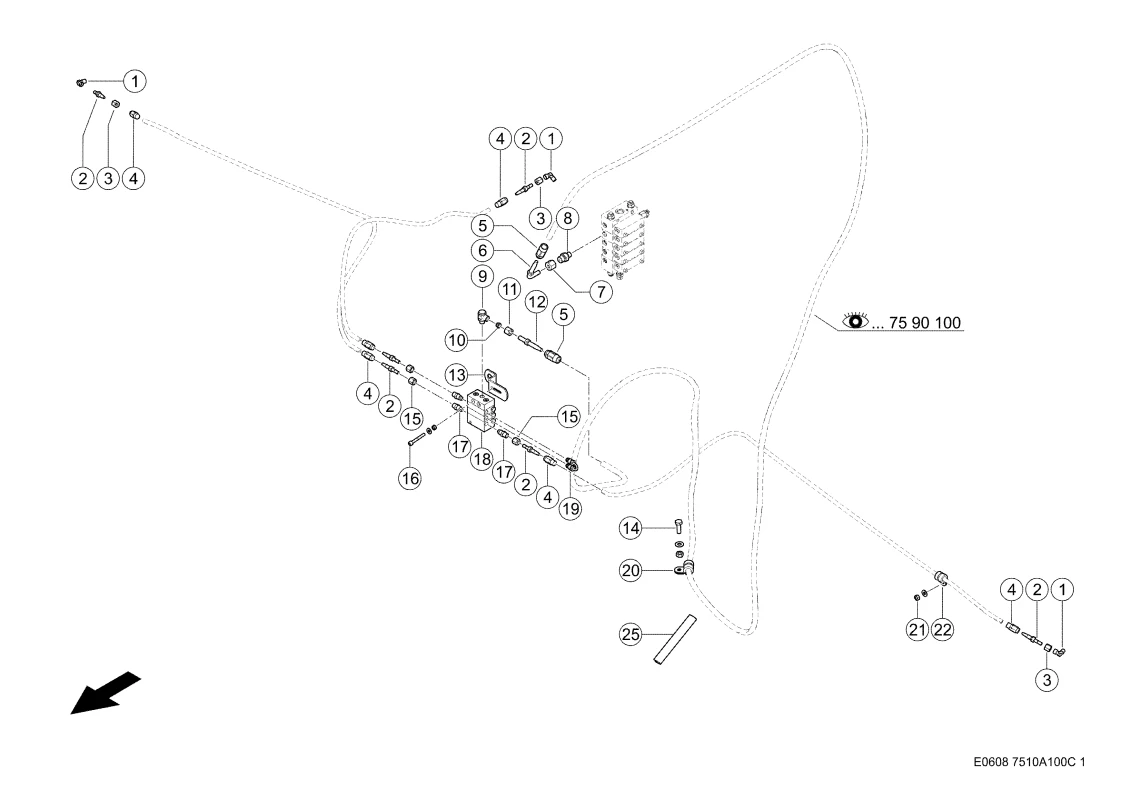

Распределитель. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 5
Распределитель. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 5
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер Резьбовой 0002136590 |
| Ссылка на деталь | 0002136590 |
| Номер на схеме | 2 |
| Название детали | Штуцер 0006655090 |
| Ссылка на деталь | 0006655090 |
| Номер на схеме | 3 |
| Название детали | Гайка Накидная 0002336200 |
| Ссылка на деталь | 0002336200 |
| Номер на схеме | 4 |
| Название детали | Соединение Резьб. 0006655960 |
| Ссылка на деталь | 0006655960 |
| Номер на схеме | 5 |
| Название детали | Соединение Резьб. 0006655970 |
| Ссылка на деталь | 0006655970 |
| Номер на схеме | 6 |
| Название детали | Штуцер 0006656520 |
| Ссылка на деталь | 0006656520 |
| Номер на схеме | 7 |
| Название детали | Гайка Накидная 0007507841 |
| Ссылка на деталь | 0007507841 |
| Номер на схеме | 8 |
| Название детали | Клапан Обратный 0006655741 |
| Ссылка на деталь | 0006655741 |
| Номер на схеме | 9 |
| Название детали | Патрубок 0004741500 |
| Ссылка на деталь | 0004741500 |
| Номер на схеме | 10 |
| Название детали | Кольцо Ножевое 0007512210 |
| Ссылка на деталь | 0007512210 |
| Номер на схеме | 11 |
| Название детали | Гайка Накидная 0007512220 |
| Ссылка на деталь | 0007512220 |
| Номер на схеме | 12 |
| Название детали | Патрубок 0006655760 |
| Ссылка на деталь | 0006655760 |
| Номер на схеме | 13 |
| Название детали | Щиток Опорный 0018190230 |
| Ссылка на деталь | 0018190230 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 14 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 15 |
| Название детали | Гайка Накидная 0002179420 |
| Ссылка на деталь | 0002179420 |
| Номер на схеме | 16 |
| Название детали | Винт С Цил.гол. 0002422071 |
| Ссылка на деталь | 0002422071 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002170140 |
| Ссылка на деталь | 0002170140 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002372160 |
| Ссылка на деталь | 0002372160 |
| Номер на схеме | 17 |
| Название детали | Клапан Обратный 0006655750 |
| Ссылка на деталь | 0006655750 |
| Номер на схеме | 18 |
| Название детали | Блок Распределит. 0006654720 |
| Ссылка на деталь | 0006654720 |
| Номер на схеме | 19 |
| Название детали | Колено Трубы 0006655830 |
| Ссылка на деталь | 0006655830 |
| Номер на схеме | 20 |
| Название детали | Крепежный Хомут 0002163410 |
| Ссылка на деталь | 0002163410 |
| Номер на схеме | 21 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 22 |
| Название детали | Фиксатор 0003623850 |
| Ссылка на деталь | 0003623850 |
| Номер на схеме | 25 |
| Название детали | Защита Кромок 0002007060 |
| Ссылка на деталь | 0002007060 |
