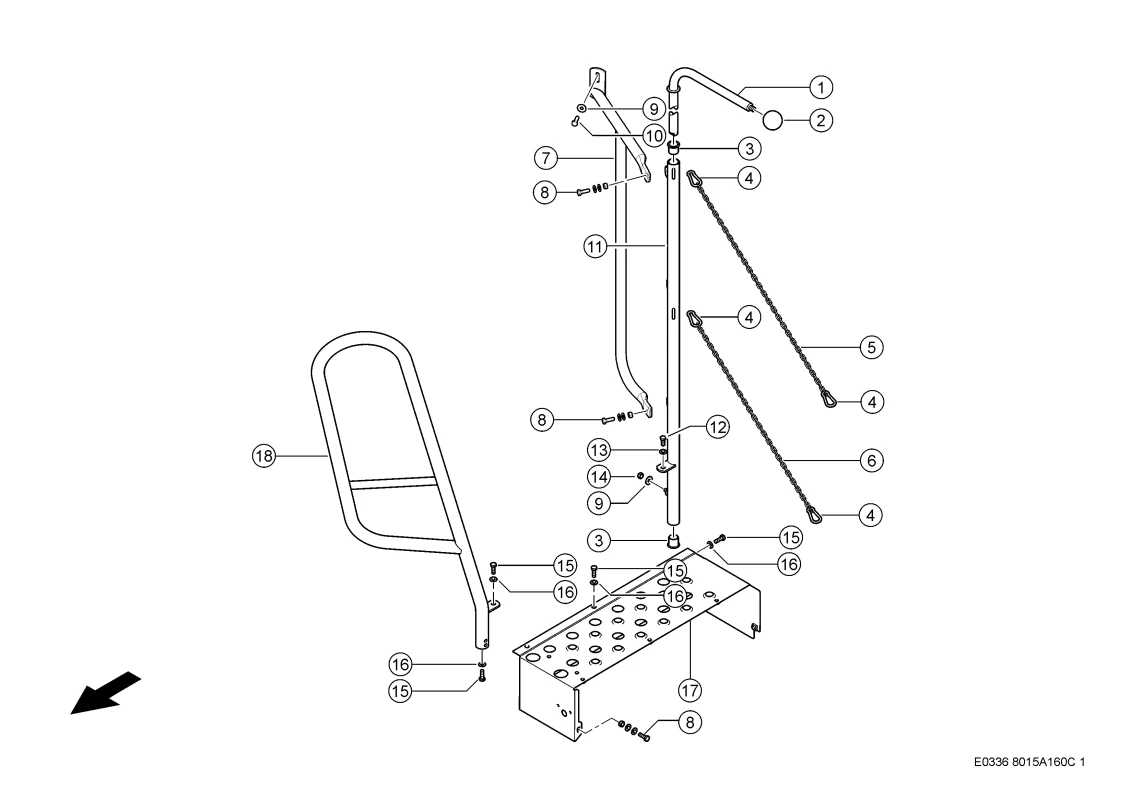

Расширитель с ограждением. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 2
Расширитель с ограждением. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Вал 0005482080 |
| Ссылка на деталь | 0005482080 |
| Номер на схеме | 2 |
| Название детали | Кнопка Сферич. 0006317520 |
| Ссылка на деталь | 0006317520 |
| Номер на схеме | 3 |
| Название детали | Втулка С Буртиком 0002172860 |
| Ссылка на деталь | 0002172860 |
| Номер на схеме | 4 |
| Название детали | Крюк С Карабином 0002331320 |
| Ссылка на деталь | 0002331320 |
| Номер на схеме | 5 |
| Название детали | Цепь Стальная 0005499751 |
| Ссылка на деталь | 0005499751 |
| Номер на схеме | 6 |
| Название детали | Цепь Стальная 0005483580 |
| Ссылка на деталь | 0005483580 |
| Номер на схеме | 7 |
| Название детали | Трубка 0023127080 |
| Ссылка на деталь | 0023127080 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 11 |
| Название детали | Штанга Рул. Тяги 0023127140 |
| Ссылка на деталь | 0023127140 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 14 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 17 |
| Название детали | Расширение 0005481340 |
| Ссылка на деталь | 0005481340 |
| Номер на схеме | 18 |
| Название детали | Перила Левые 0005482960 |
| Ссылка на деталь | 0005482960 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Навесные детали / пневматика, Подножка, Расширитель с ограждением |
