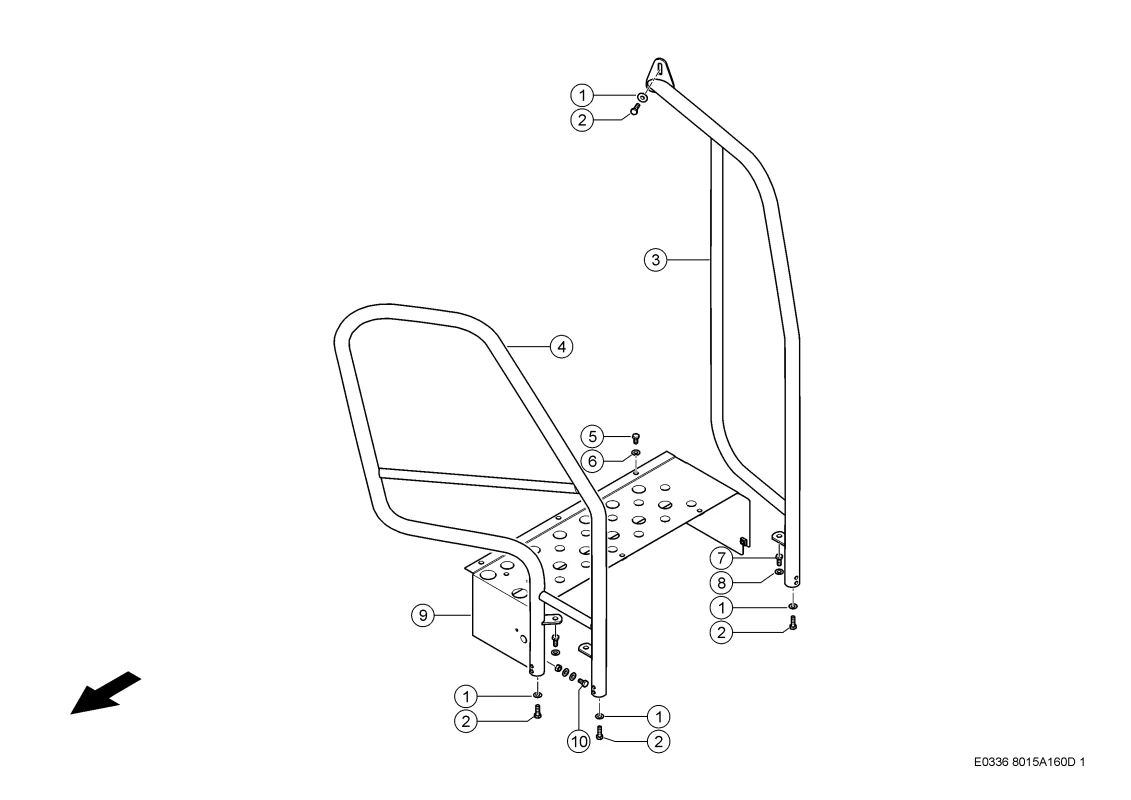

Расширитель с ограждением. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 3
Расширитель с ограждением. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 3
Артикул: 135876294 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 3 |
Название детали | Перила 0023126710 |
Ссылка на деталь | 0023126710 |
Номер на схеме | 4 |
Название детали | Перила Левые 0005493870 |
Ссылка на деталь | 0005493870 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 7 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 9 |
Название детали | Расширение 0005481340 |
Ссылка на деталь | 0005481340 |
Номер на схеме | 10 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 10 |
Название детали | Перила Левые 0005493870 |
Ссылка на деталь | 0005493870 |
Номер на схеме | 10 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Навесные детали / пневматика, Подножка, Расширитель с ограждением |
