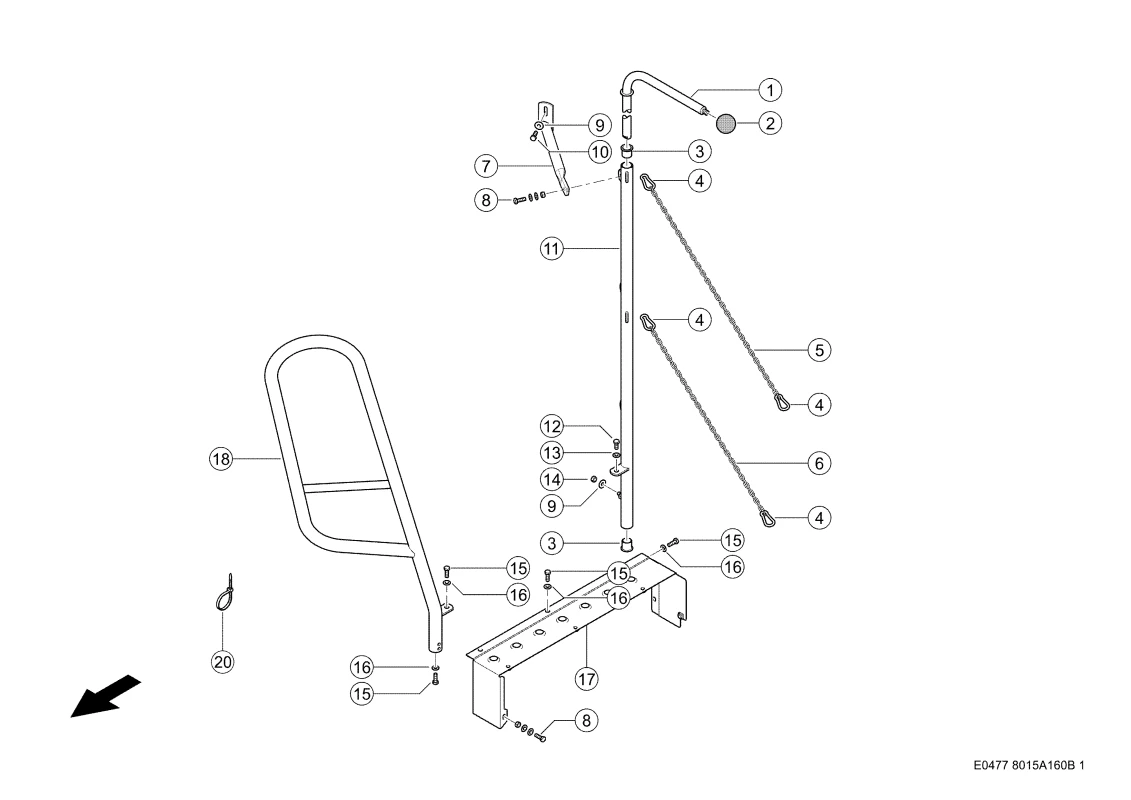

Расширитель с ограждением. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Расширитель с ограждением. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Артикул: 176676201 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Вал 0005482080 |
Ссылка на деталь | 0005482080 |
Номер на схеме | 2 |
Название детали | Кнопка Сферич. 0006317520 |
Ссылка на деталь | 0006317520 |
Номер на схеме | 3 |
Название детали | Втулка С Буртиком 0002172860 |
Ссылка на деталь | 0002172860 |
Номер на схеме | 4 |
Название детали | Крюк С Карабином 0002331320 |
Ссылка на деталь | 0002331320 |
Номер на схеме | 5 |
Название детали | Цепь Стальная 0005499751 |
Ссылка на деталь | 0005499751 |
Номер на схеме | 6 |
Название детали | Цепь Стальная 0005483580 |
Ссылка на деталь | 0005483580 |
Номер на схеме | 7 |
Название детали | Трубка 0023126820 |
Ссылка на деталь | 0023126820 |
Номер на схеме | 8 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 9 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 10 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 11 |
Название детали | Штанга Рул. Тяги 0023127140 |
Ссылка на деталь | 0023127140 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 13 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 14 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 15 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 16 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 17 |
Название детали | Расширение 0005481370 |
Ссылка на деталь | 0005481370 |
Номер на схеме | 18 |
Название детали | Перила Левые 0005482960 |
Ссылка на деталь | 0005482960 |
Номер на схеме | 20 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Навесные детали / пневматика, Подножка, Расширитель с ограждением |
