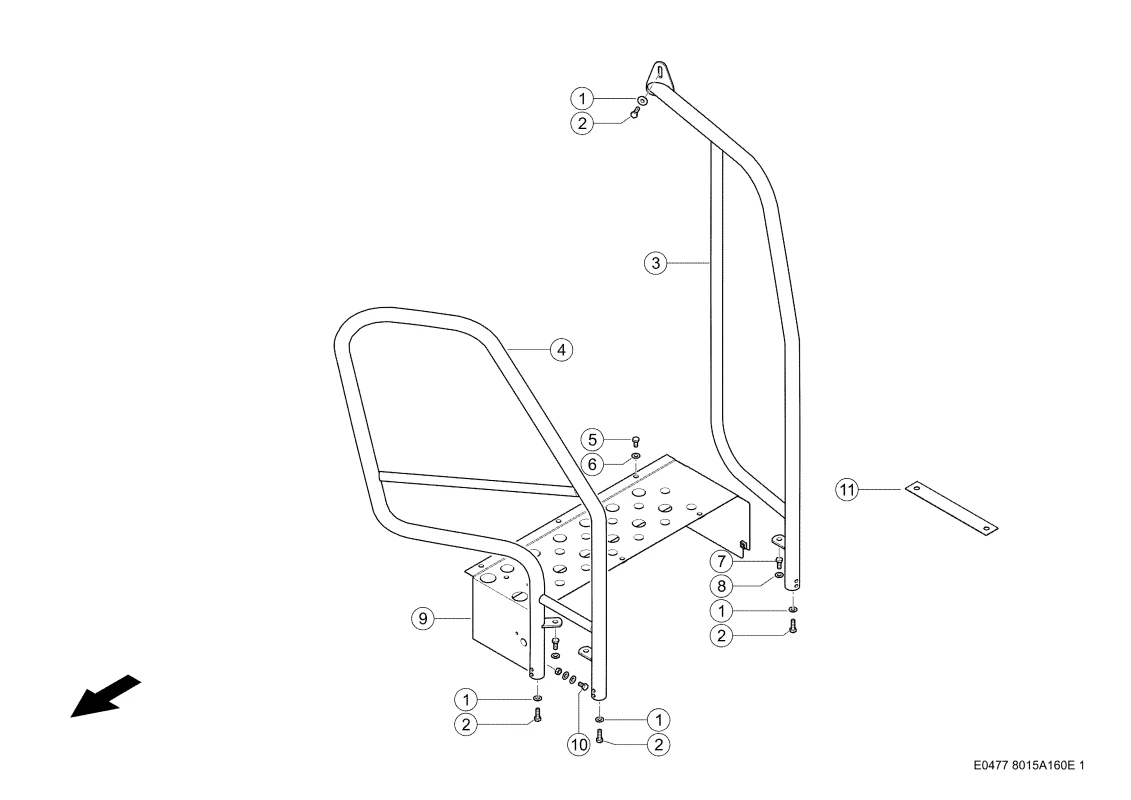

Расширитель с ограждением. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999. Схема 3
Расширитель с ограждением. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 3 |
| Название детали | Перила 0023126710 |
| Ссылка на деталь | 0023126710 |
| Номер на схеме | 4 |
| Название детали | Перила Левые 0005493870 |
| Ссылка на деталь | 0005493870 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Расширение 0005481340 |
| Ссылка на деталь | 0005481340 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Щиток 0007552630 |
| Ссылка на деталь | 0007552630 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Навесные детали / пневматика, Подножка, Расширитель с ограждением |
