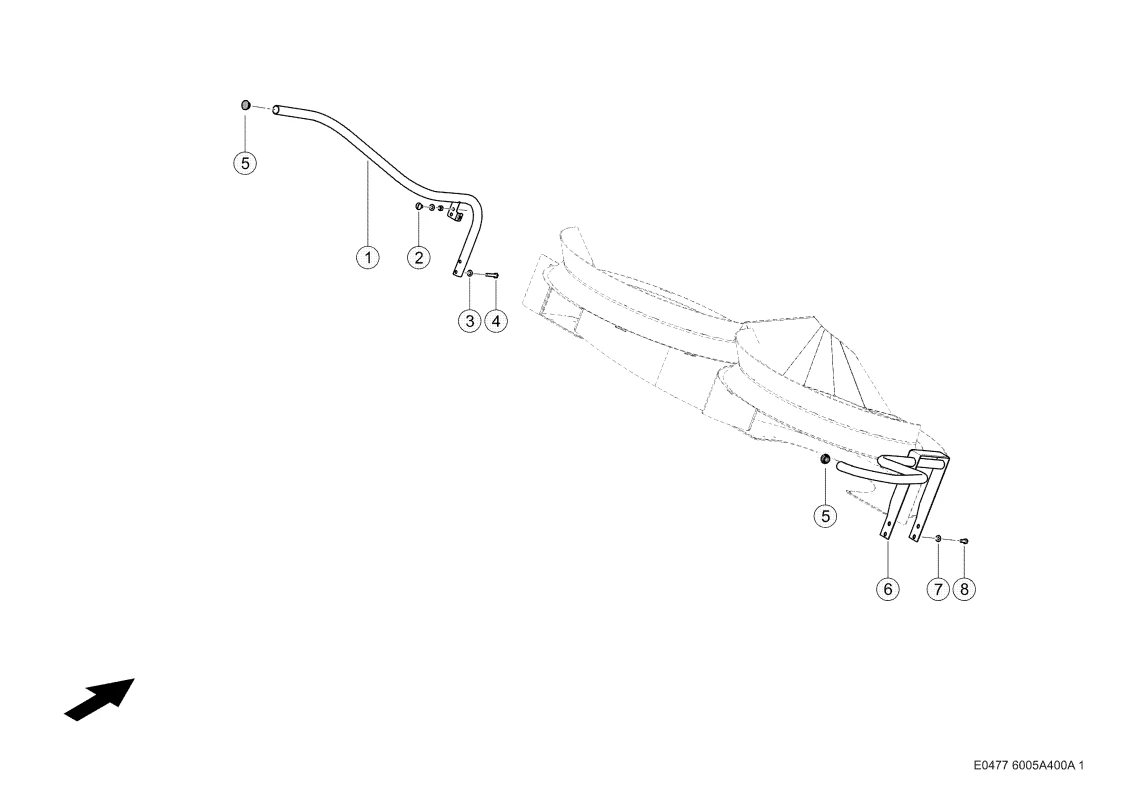

Разбрасыватель половы, защитная скоба. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Разбрасыватель половы, защитная скоба. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Артикул: 131775757 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Скоба 0023108640 |
Ссылка на деталь | 0023108640 |
Номер на схеме | 2 |
Название детали | Болт 0002173040 |
Ссылка на деталь | 0002173040 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 2 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002374440 |
Ссылка на деталь | 0002374440 |
Номер на схеме | 5 |
Название детали | Заглушка 0002382710 |
Ссылка на деталь | 0002382710 |
Номер на схеме | 6 |
Название детали | Скоба Защитная 0023108610 |
Ссылка на деталь | 0023108610 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 8 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Разбрасыватель Половы, Разбрасыватель половы, защитная скоба, Укладка Массы / Соломы |
