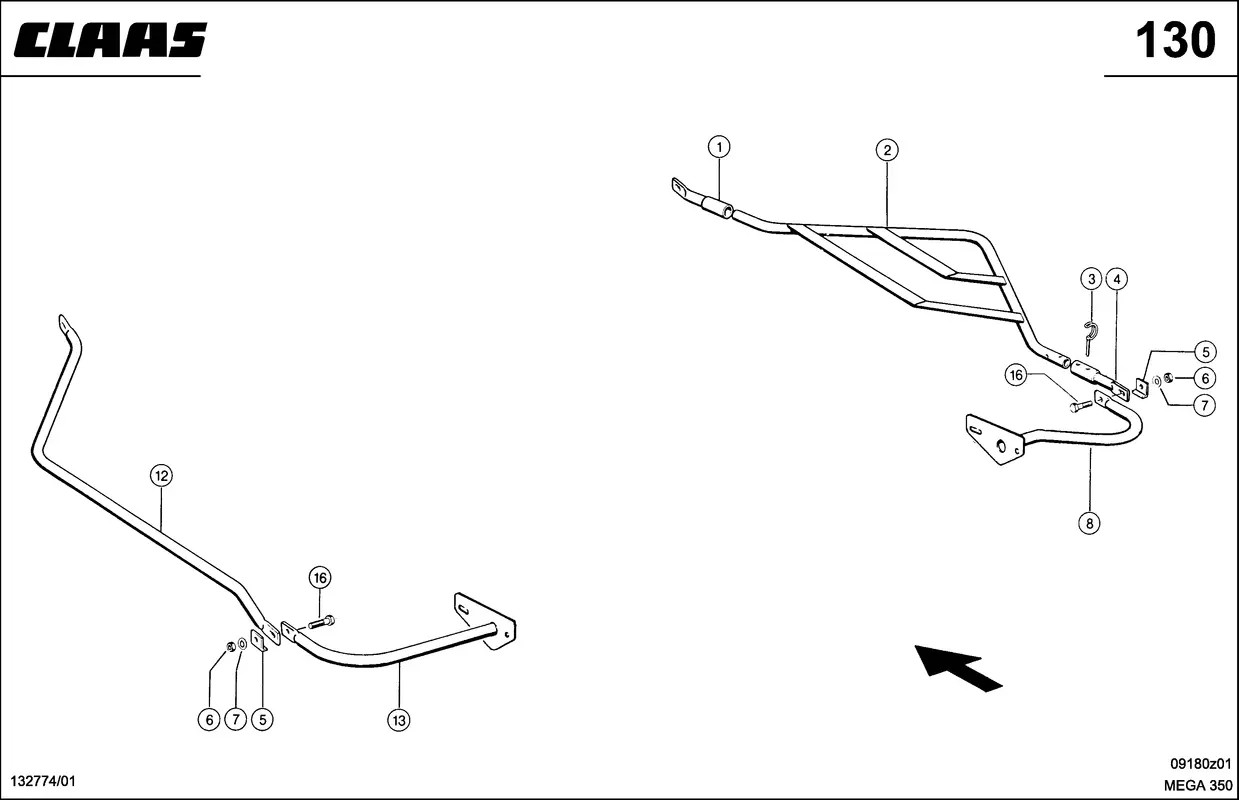

Разбрасыватель половы, защитная труба. Укладка материала / соломы. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Разбрасыватель половы, защитная труба. Укладка материала / укладка соломы. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Артикул: 142776117
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Втулка 0005383511 |
Ссылка на деталь | 0005383511 |
Номер на схеме | 2 |
Название детали | Трубка 0005388080 |
Ссылка на деталь | 0005388080 |
Номер на схеме | 3 |
Название детали | Вставка Трубная 0009410057 |
Ссылка на деталь | 0009410057 |
Номер на схеме | 4 |
Название детали | Элемент Концевой 0005383500 |
Ссылка на деталь | 0005383500 |
Номер на схеме | 5 |
Название детали | Крепление 0005383741 |
Ссылка на деталь | 0005383741 |
Номер на схеме | 6 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 8 |
Название детали | Труба Защитная 0005388090 |
Ссылка на деталь | 0005388090 |
Номер на схеме | 12 |
Название детали | Трубка 0005388060 |
Ссылка на деталь | 0005388060 |
Номер на схеме | 13 |
Название детали | Труба Защитная 0005388070 |
Ссылка на деталь | 0005388070 |
Номер на схеме | 16 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 16 |
Название детали | Предупреждающие Знаки 0005160391 |
Ссылка на деталь | 0005160391 |
Номер на схеме | 16 |
Название детали | Наклейка 0005386401 |
Ссылка на деталь | 0005386401 |
Номер на схеме | 16 |
Название детали | Предупреждающие Знаки 0005148961 |
Ссылка на деталь | 0005148961 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Разбрасыватель Половы, Разбрасыватель половы, защитная труба, Укладка материала / укладка соломы |
