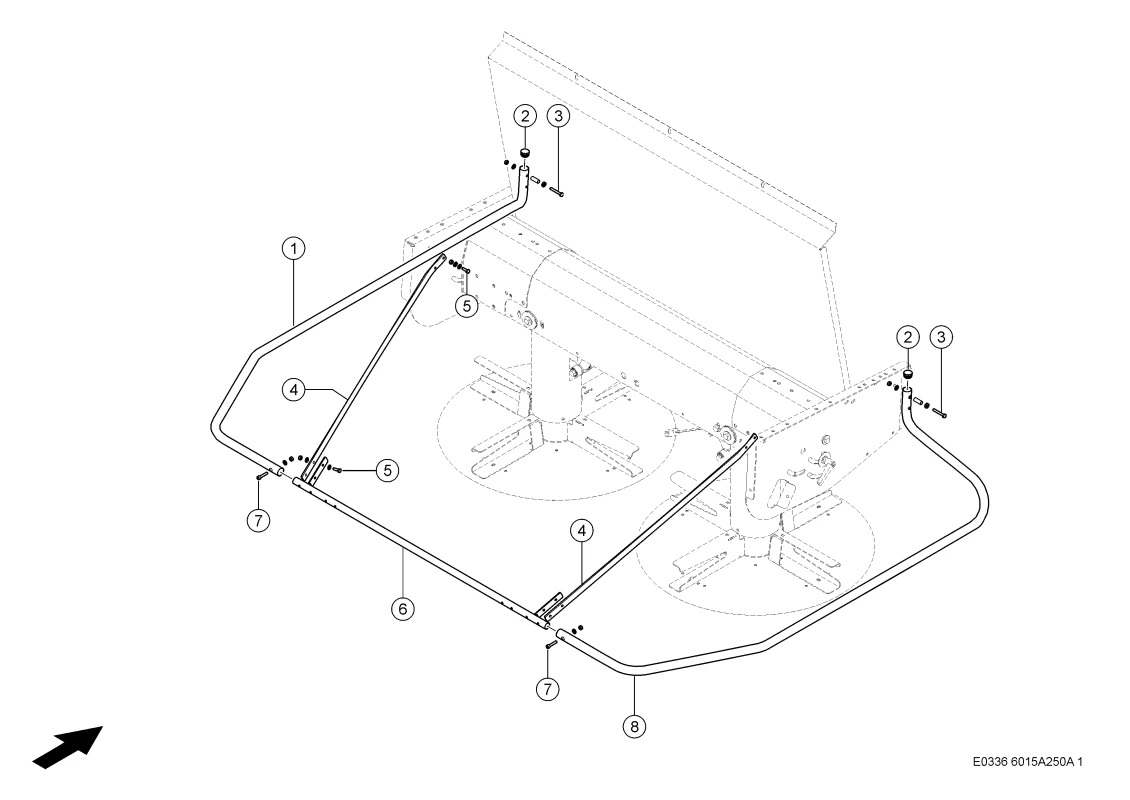

Разбрасыватель соломы, защитная дуга. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Разбрасыватель соломы, защитная дуга. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Скоба Защитн.л. 0023101150 |
| Ссылка на деталь | 0023101150 |
| Номер на схеме | 2 |
| Название детали | Пробка Пластинч. 0002165990 |
| Ссылка на деталь | 0002165990 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002444150 |
| Ссылка на деталь | 0002444150 |
| Номер на схеме | 3 |
| Название детали | Втулка 0023101790 |
| Ссылка на деталь | 0023101790 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 3 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 4 |
| Название детали | Стойка 0023101020 |
| Ссылка на деталь | 0023101020 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Трубка 0023101990 |
| Ссылка на деталь | 0023101990 |
| Номер на схеме | 7 |
| Название детали | Винт С Цил.гол. 0002380431 |
| Ссылка на деталь | 0002380431 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 8 |
| Название детали | Скоба Защитн.пр. 0023101000 |
| Ссылка на деталь | 0023101000 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Разбрасыватель Соломы, Разбрасыватель соломы, защитная дуга, Укладка Массы / Соломы |
