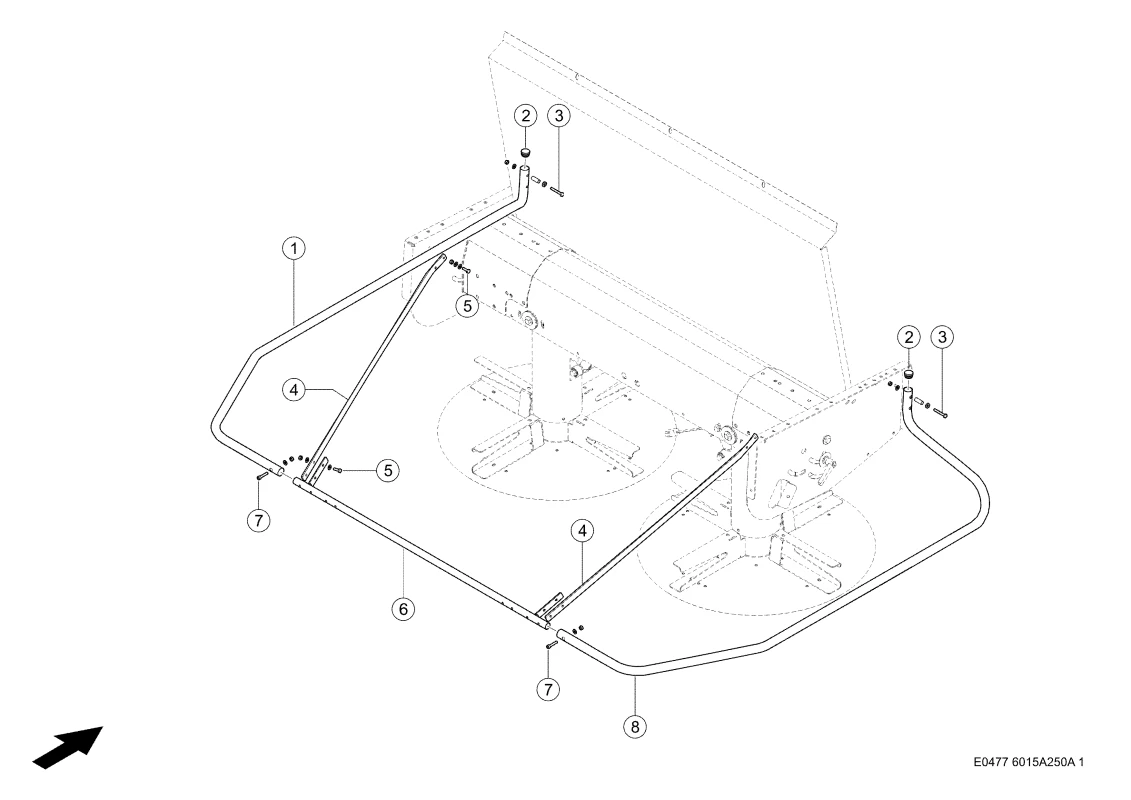

Разбрасыватель соломы, защитная дуга. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Разбрасыватель соломы, защитная дуга. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 113676030 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Скоба Защитн.л. 0023101150 |
Ссылка на деталь | 0023101150 |
Номер на схеме | 2 |
Название детали | Пробка Пластинч. 0002165990 |
Ссылка на деталь | 0002165990 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002444150 |
Ссылка на деталь | 0002444150 |
Номер на схеме | 3 |
Название детали | Втулка 0023101790 |
Ссылка на деталь | 0023101790 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 3 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 4 |
Название детали | Стойка 0023101020 |
Ссылка на деталь | 0023101020 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 5 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 6 |
Название детали | Трубка 0023101990 |
Ссылка на деталь | 0023101990 |
Номер на схеме | 7 |
Название детали | Винт С Цил.гол. 0002380431 |
Ссылка на деталь | 0002380431 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 8 |
Название детали | Скоба Защитн.пр. 0023101000 |
Ссылка на деталь | 0023101000 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Разбрасыватель Соломы, Разбрасыватель соломы, защитная дуга, Укладка Массы / Соломы |
