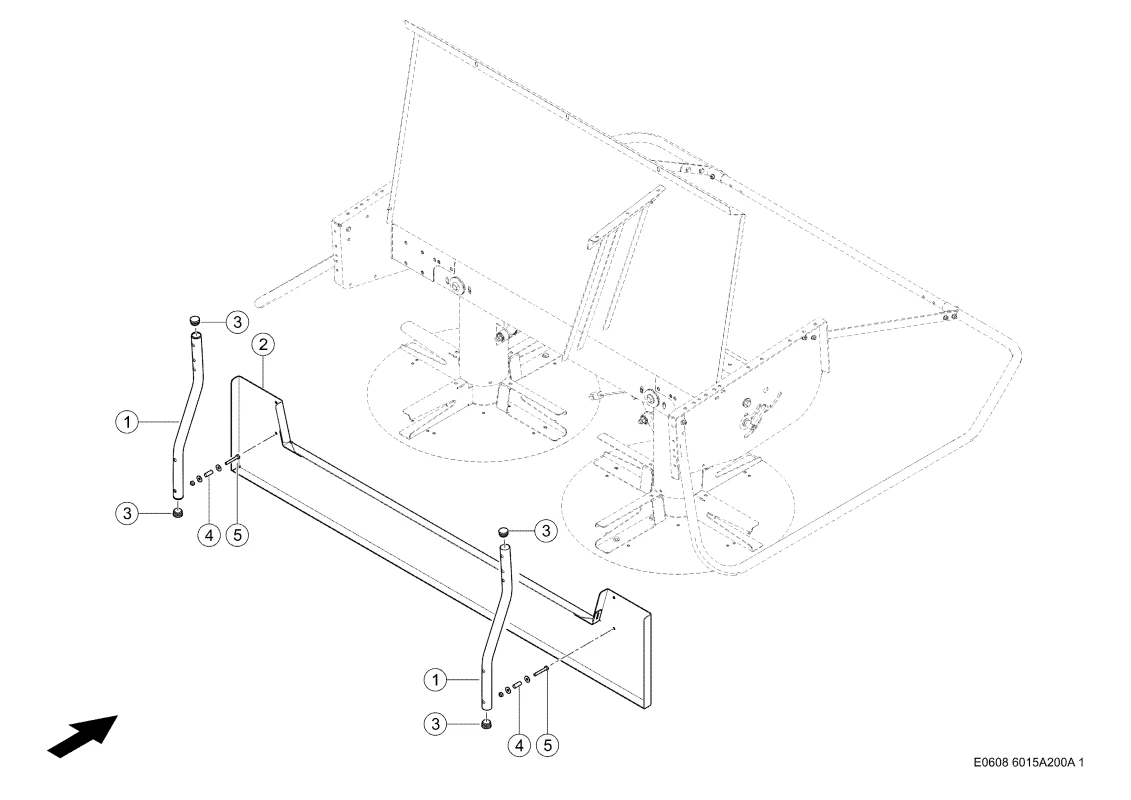

Разбрасыватель соломы, защитный фартук. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Разбрасыватель соломы, защитный фартук. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 191876586
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Трубка 0023101520 |
Ссылка на деталь | 0023101520 |
Номер на схеме | 2 |
Название детали | Защита 0023101500 |
Ссылка на деталь | 0023101500 |
Номер на схеме | 3 |
Название детали | Пробка Пластинч. 0002165990 |
Ссылка на деталь | 0002165990 |
Номер на схеме | 4 |
Название детали | Втулка 0023101790 |
Ссылка на деталь | 0023101790 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0002444150 |
Ссылка на деталь | 0002444150 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 5 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Разбрасыватель Соломы, Разбрасыватель соломы, защитный фартук, Укладка Массы / Соломы |
