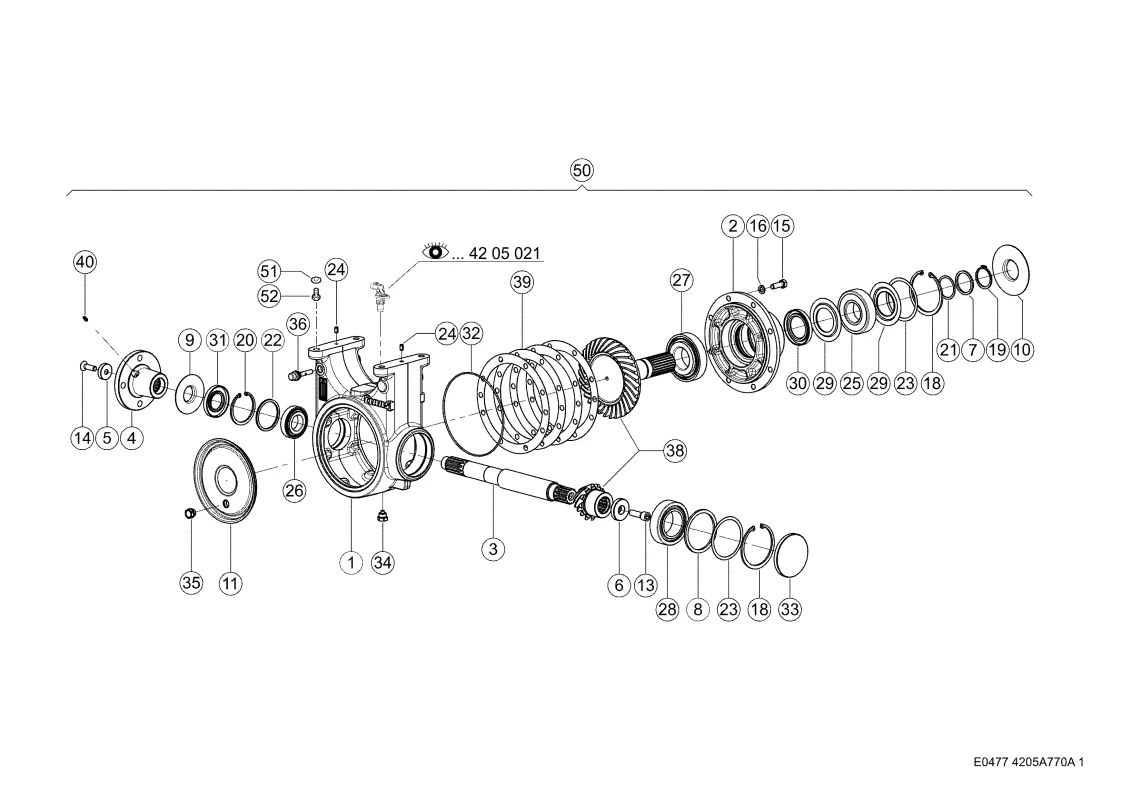

Редуктор ротора. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Редуктор ротора. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 153975653 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Корпус Редуктора 0006656100 |
Ссылка на деталь | 0006656100 |
Номер на схеме | 2 |
Название детали | Корпус Фланца 0006656370 |
Ссылка на деталь | 0006656370 |
Номер на схеме | 3 |
Название детали | Вал Кпп 0006656150 |
Ссылка на деталь | 0006656150 |
Номер на схеме | 4 |
Название детали | Фланец 0006656280 |
Ссылка на деталь | 0006656280 |
Номер на схеме | 5 |
Название детали | Шайба 0006656380 |
Ссылка на деталь | 0006656380 |
Номер на схеме | 6 |
Название детали | Шайба 0006656060 |
Ссылка на деталь | 0006656060 |
Номер на схеме | 7 |
Название детали | Шайба Распорная 0006656210 |
Ссылка на деталь | 0006656210 |
Номер на схеме | 8 |
Название детали | Шайба 0006656220 |
Ссылка на деталь | 0006656220 |
Номер на схеме | 9 |
Название детали | Крышка 0006656070 |
Ссылка на деталь | 0006656070 |
Номер на схеме | 10 |
Название детали | Крышка 0006656270 |
Ссылка на деталь | 0006656270 |
Номер на схеме | 11 |
Название детали | Крышка 0006656390 |
Ссылка на деталь | 0006656390 |
Номер на схеме | 13 |
Название детали | Винт С Цил.гол. 0002178960 |
Ссылка на деталь | 0002178960 |
Номер на схеме | 14 |
Название детали | Винт Потайной 0002136970 |
Ссылка на деталь | 0002136970 |
Номер на схеме | 15 |
Название детали | Болт 6-Гр. 0002384190 |
Ссылка на деталь | 0002384190 |
Номер на схеме | 16 |
Название детали | Кольцо Пружинное 0002351341 |
Ссылка на деталь | 0002351341 |
Номер на схеме | 18 |
Название детали | Кольцо Стопорное 0002351940 |
Ссылка на деталь | 0002351940 |
Номер на схеме | 19 |
Название детали | Кольцо Стопорное 0002121110 |
Ссылка на деталь | 0002121110 |
Номер на схеме | 20 |
Название детали | Кольцо Стопорное 0002142630 |
Ссылка на деталь | 0002142630 |
Номер на схеме | 21 |
Название детали | Шайба Установочн. 0002178920 |
Ссылка на деталь | 0002178920 |
Номер на схеме | 22 |
Название детали | Шайба Установочн. 0008505800 |
Ссылка на деталь | 0008505800 |
Номер на схеме | 23 |
Название детали | Шайба Установочн. 0002178940 |
Ссылка на деталь | 0002178940 |
Номер на схеме | 24 |
Название детали | Штифт Распорный 0002368980 |
Ссылка на деталь | 0002368980 |
Номер на схеме | 25 |
Название детали | Ш/Подш.радиальный 0002146320 |
Ссылка на деталь | 0002146320 |
Номер на схеме | 26 |
Название детали | Роликоподшипник 0002359880 |
Ссылка на деталь | 0002359880 |
Номер на схеме | 27 |
Название детали | Роликоподшипник Конический 0002436860 |
Ссылка на деталь | 0002436860 |
Номер на схеме | 28 |
Название детали | Роликоподшипник Конический 0002119170 |
Ссылка на деталь | 0002119170 |
Номер на схеме | 29 |
Название детали | Кольцо Уплотн. 0002174550 |
Ссылка на деталь | 0002174550 |
Номер на схеме | 30 |
Название детали | Уплотнение 0002178860 |
Ссылка на деталь | 0002178860 |
Номер на схеме | 31 |
Название детали | Уплотнение Вала 0002178840 |
Ссылка на деталь | 0002178840 |
Номер на схеме | 32 |
Название детали | Кольцо Уплотнит. 0002170640 |
Ссылка на деталь | 0002170640 |
Номер на схеме | 33 |
Название детали | Колпачок Запорн. 0002198360 |
Ссылка на деталь | 0002198360 |
Номер на схеме | 34 |
Название детали | Винт Магнитного Фильтра 0008263080 |
Ссылка на деталь | 0008263080 |
Номер на схеме | 35 |
Название детали | Пробка Резьбов. 0002178890 |
Ссылка на деталь | 0002178890 |
Номер на схеме | 36 |
Название детали | Вентиляция Вытяжн 0002178900 |
Ссылка на деталь | 0002178900 |
Номер на схеме | 38 |
Название детали | Шестерня Конич. 0006656410 |
Ссылка на деталь | 0006656410 |
Номер на схеме | 39 |
Название детали | Шайба Подгон. 0006656360 |
Ссылка на деталь | 0006656360 |
Номер на схеме | 40 |
Название детали | Пресс-Масленка 0002449430 |
Ссылка на деталь | 0002449430 |
Номер на схеме | 50 |
Название детали | Редуктор 0006707222 |
Ссылка на деталь | 0006707222 |
Номер на схеме | 51 |
Название детали | Шайба Контактная 0002393900 |
Ссылка на деталь | 0002393900 |
Номер на схеме | 52 |
Название детали | Винт 6-Гр. 0002355660 |
Ссылка на деталь | 0002355660 |
