Регулировка частоты вращения двигателя. Кабельные комплекты. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Регулировка частоты вращения двигателя. Кабельные комплекты. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Артикул: 147677595
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

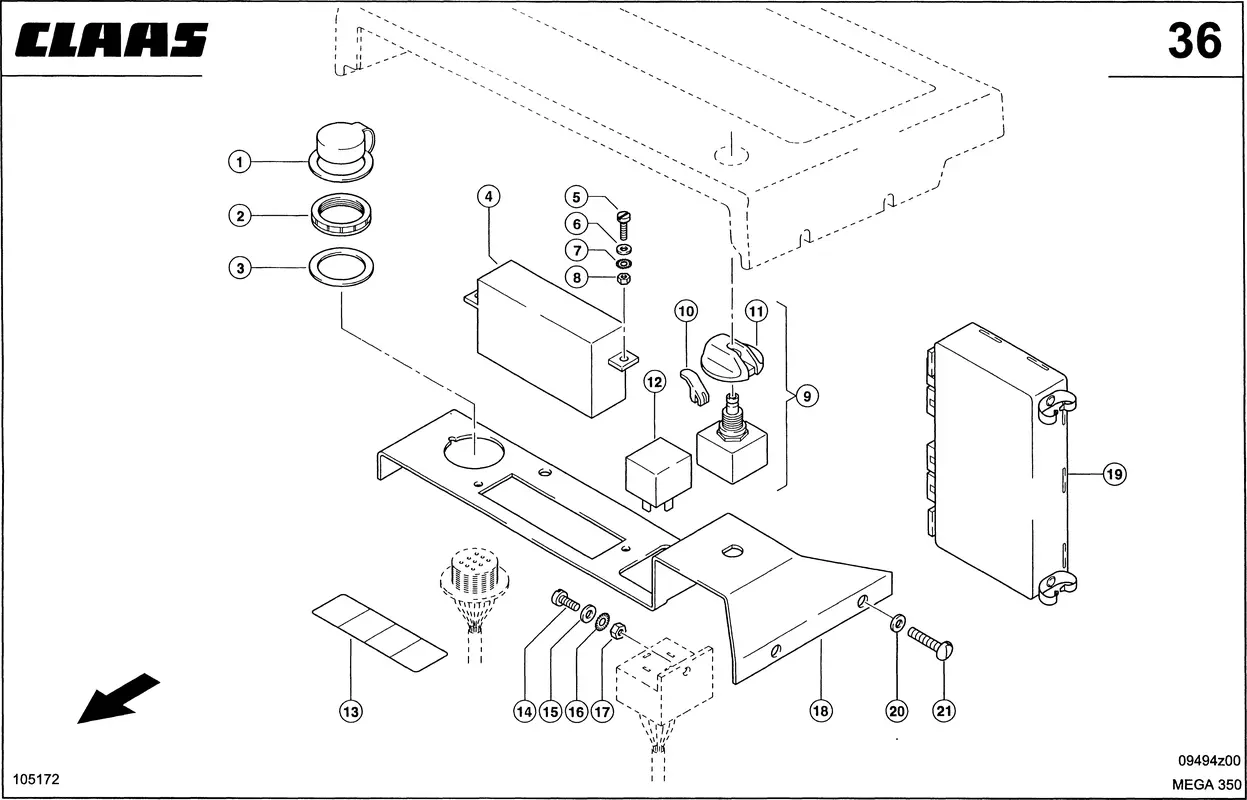

Номер на схеме | 1 |
Название детали | Колпак Пылезащ. 0000143020 |
Ссылка на деталь | 0000143020 |
Номер на схеме | 2 |
Название детали | Кольцо Крепежное 0000143030 |
Ссылка на деталь | 0000143030 |
Номер на схеме | 3 |
Название детали | Шайба Дистанц. 0000143040 |
Ссылка на деталь | 0000143040 |
Номер на схеме | 4 |
Название детали | Коробка Предохр. 0000109790 |
Ссылка на деталь | 0000109790 |
Номер на схеме | 4 |
Название детали | Предохр.плоский 0002136950 |
Ссылка на деталь | 0002136950 |
Номер на схеме | 5 |
Название детали | Винт С Цил.Гол. 0002369930 |
Ссылка на деталь | 0002369930 |
Номер на схеме | 6 |
Название детали | Плоская Шайба 0002369791 |
Ссылка на деталь | 0002369791 |
Номер на схеме | 7 |
Название детали | Шайба С Зубцами 0002392620 |
Ссылка на деталь | 0002392620 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002372150 |
Ссылка на деталь | 0002372150 |
Номер на схеме | 9 |
Название детали | Выключатель Повор 0000131380 |
Ссылка на деталь | 0000131380 |
Номер на схеме | 10 |
Название детали | Вставка 0007621850 |
Ссылка на деталь | 0007621850 |
Номер на схеме | 11 |
Название детали | Ручка Поворотная 0007621750 |
Ссылка на деталь | 0007621750 |
Номер на схеме | 12 |
Название детали | Реле Дистанц. 0007440711 |
Ссылка на деталь | 0007440711 |
Номер на схеме | 13 |
Название детали | Наклейка 0005154320 |
Ссылка на деталь | 0005154320 |
Номер на схеме | 14 |
Название детали | Винт С Плоск.гол. 0002350162 |
Ссылка на деталь | 0002350162 |
Номер на схеме | 15 |
Название детали | Плоская Шайба 0002369102 |
Ссылка на деталь | 0002369102 |
Номер на схеме | 16 |
Название детали | Шайба С Зубцами 0002150310 |
Ссылка на деталь | 0002150310 |
Номер на схеме | 17 |
Название детали | Гайка 6-Гр. 0002372160 |
Ссылка на деталь | 0002372160 |
Номер на схеме | 18 |
Название детали | Электроконсоль 0005460121 |
Ссылка на деталь | 0005460121 |
Номер на схеме | 19 |
Название детали | Модуль 0000142112 |
Ссылка на деталь | 0000142112 |
Номер на схеме | 20 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 21 |
Название детали | Винт С Плоской Головкой С Внутр. Шестигр 0007555280 |
Ссылка на деталь | 0007555280 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабельные Комплекты, Регулировка частоты вращения двигателя, Электрика / Электроника |
