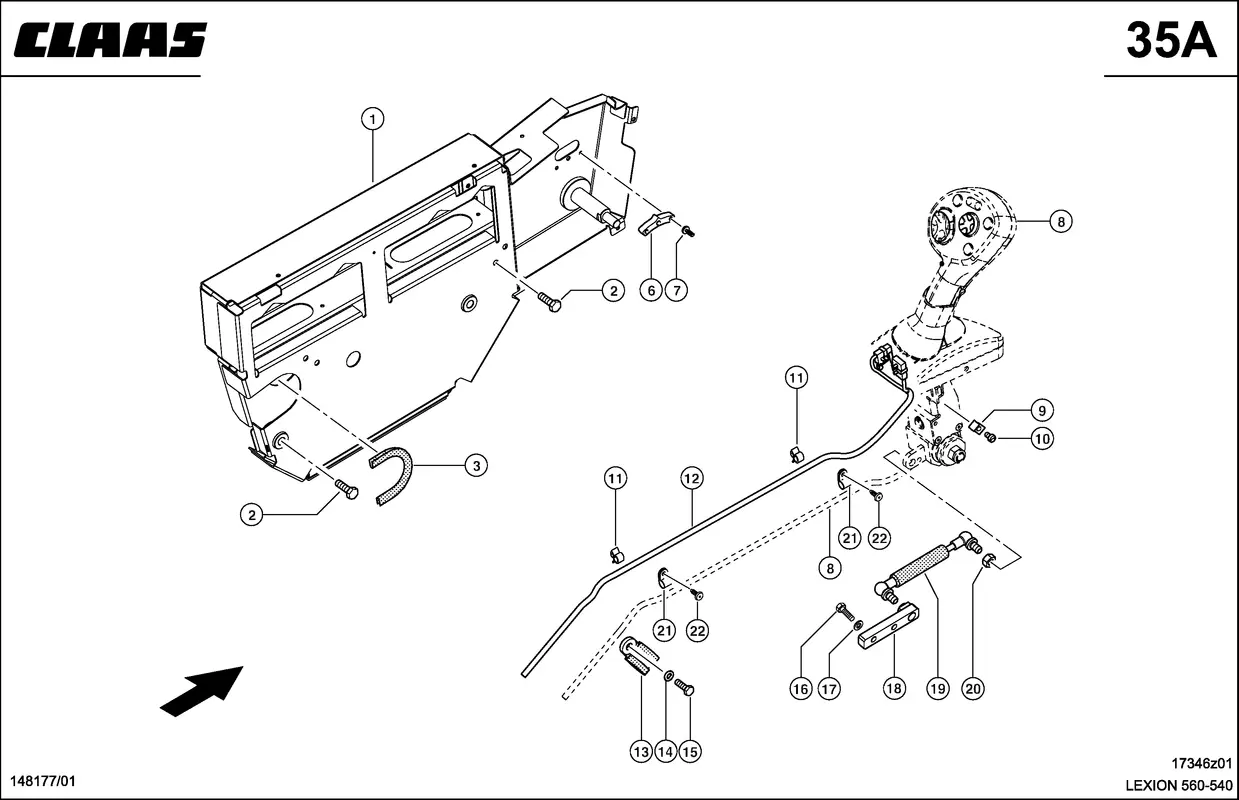

Регулировка движения. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Регулировка движения. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Кронштейн 0005474333 |
| Ссылка на деталь | 0005474333 |
| Номер на схеме | 2 |
| Название детали | Винт 6-Гр. 0002381270 |
| Ссылка на деталь | 0002381270 |
| Номер на схеме | 3 |
| Название детали | Защита Кромок 0001365030 |
| Ссылка на деталь | 0001365030 |
| Номер на схеме | 6 |
| Название детали | Кулачок 0005474392 |
| Ссылка на деталь | 0005474392 |
| Номер на схеме | 7 |
| Название детали | Болт 0002171340 |
| Ссылка на деталь | 0002171340 |
| Номер на схеме | 8 |
| Название детали | Рычаг Перекл. 0005474911 |
| Ссылка на деталь | 0005474911 |
| Номер на схеме | 9 |
| Название детали | Скоба Крепежная 0002364010 |
| Ссылка на деталь | 0002364010 |
| Номер на схеме | 9 |
| Название детали | Скоба Крепежная 0002164951 |
| Ссылка на деталь | 0002164951 |
| Номер на схеме | 10 |
| Название детали | Винт Сф/Цилиндр. 0002171790 |
| Ссылка на деталь | 0002171790 |
| Номер на схеме | 10 |
| Название детали | Заклепка Распорная 0002164970 |
| Ссылка на деталь | 0002164970 |
| Номер на схеме | 11 |
| Название детали | Зажим 0005475350 |
| Ссылка на деталь | 0005475350 |
| Номер на схеме | 12 |
| Название детали | Провод 0000153891 |
| Ссылка на деталь | 0000153891 |
| Номер на схеме | 13 |
| Название детали | Крепежный Хомут 0002154110 |
| Ссылка на деталь | 0002154110 |
| Номер на схеме | 14 |
| Название детали | Плоская Шайба 0002369112 |
| Ссылка на деталь | 0002369112 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 17 |
| Название детали | Плоская Шайба 0002369112 |
| Ссылка на деталь | 0002369112 |
| Номер на схеме | 18 |
| Название детали | Держатель 0005474880 |
| Ссылка на деталь | 0005474880 |
| Номер на схеме | 19 |
| Название детали | Элемент Упругий 0005475150 |
| Ссылка на деталь | 0005475150 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 21 |
| Название детали | Скоба Крепежная 0002164960 |
| Ссылка на деталь | 0002164960 |
| Номер на схеме | 22 |
| Название детали | Заклепка Распорная 0002164980 |
| Ссылка на деталь | 0002164980 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Регулировка движения, Управление / мультифункциональный рычаг, Электрика / Электроника |
