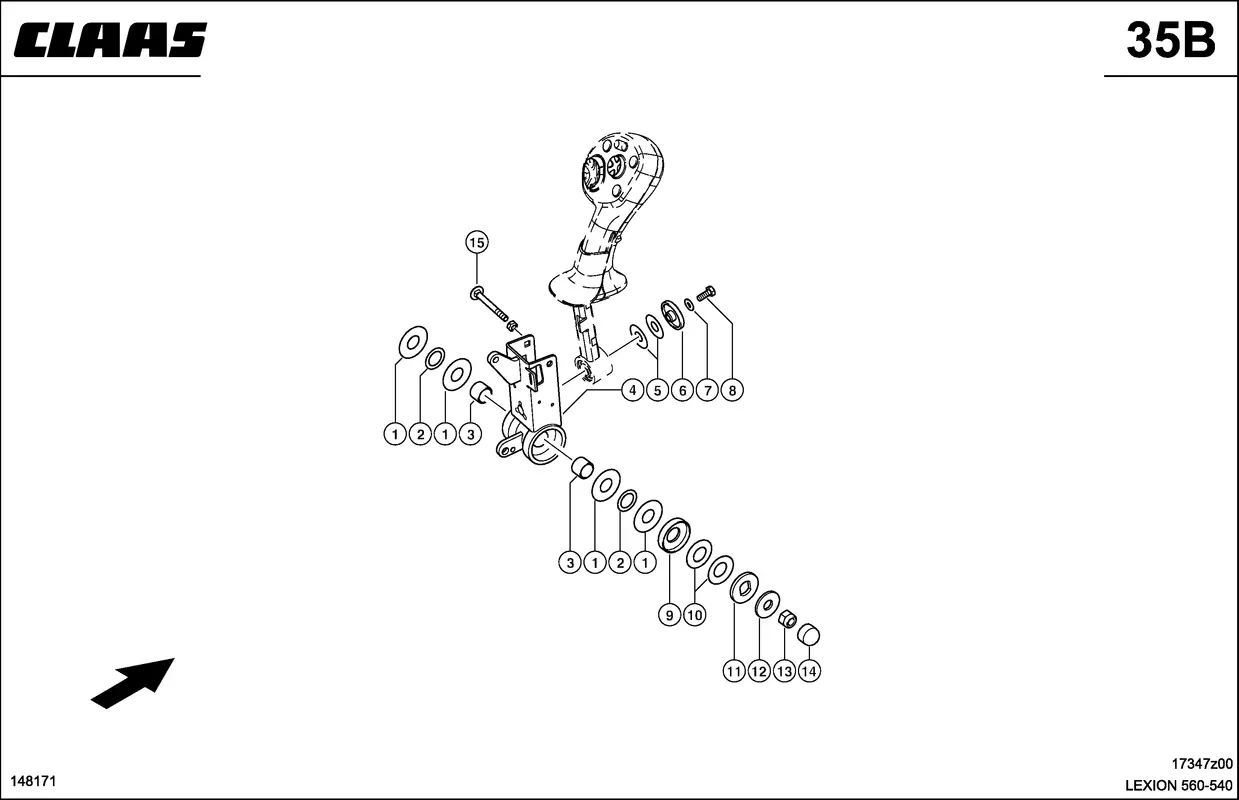

Регулировка движения. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Регулировка движения. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Шайба 0006689390 |
| Ссылка на деталь | 0006689390 |
| Номер на схеме | 2 |
| Название детали | Шайба Установочн. 0002363540 |
| Ссылка на деталь | 0002363540 |
| Номер на схеме | 3 |
| Название детали | Втулка 0002392510 |
| Ссылка на деталь | 0002392510 |
| Номер на схеме | 4 |
| Название детали | Опора 0005473402 |
| Ссылка на деталь | 0005473402 |
| Номер на схеме | 5 |
| Название детали | Шайба Установочн. 0002331880 |
| Ссылка на деталь | 0002331880 |
| Номер на схеме | 6 |
| Название детали | Крышка 0005641060 |
| Ссылка на деталь | 0005641060 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 8 |
| Название детали | Винт С Цилиндрической Головкой И Внутр. 0002160380 |
| Ссылка на деталь | 0002160380 |
| Номер на схеме | 9 |
| Название детали | Шайба 0005474420 |
| Ссылка на деталь | 0005474420 |
| Номер на схеме | 10 |
| Название детали | Пружина Тарельч. 0002169800 |
| Ссылка на деталь | 0002169800 |
| Номер на схеме | 11 |
| Название детали | Шайба Нажимная 0005474411 |
| Ссылка на деталь | 0005474411 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393951 |
| Ссылка на деталь | 0002393951 |
| Номер на схеме | 13 |
| Название детали | Гайка Стопорная 0002349810 |
| Ссылка на деталь | 0002349810 |
| Номер на схеме | 14 |
| Название детали | Колпак Защитный 0002152200 |
| Ссылка на деталь | 0002152200 |
| Номер на схеме | 15 |
| Название детали | Винт Полупотайной 0002353470 |
| Ссылка на деталь | 0002353470 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел | Регулировка движения, Управление / мультифункциональный рычаг, Электрика / Электроника |
