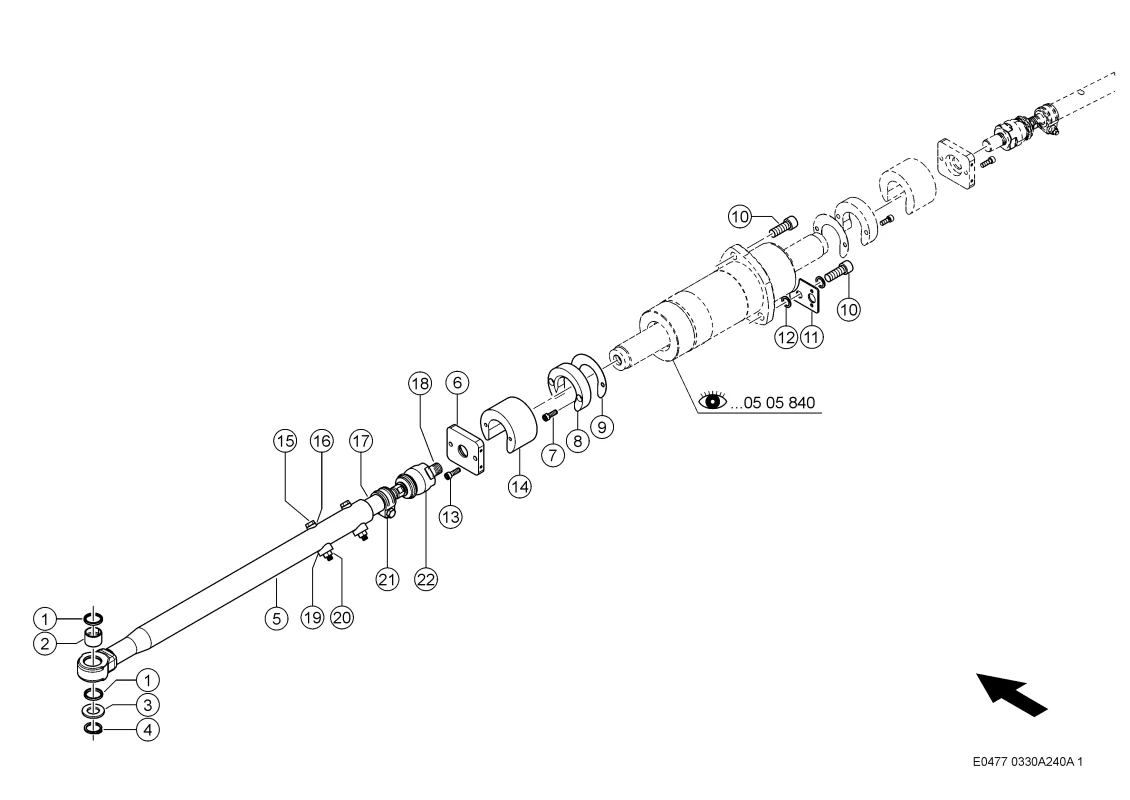

Рулевая тяга. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 3
Рулевая тяга. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Кольцо Уплотнительное 0000341260 |
| Ссылка на деталь | 0000341260 |
| Номер на схеме | 2 |
| Название детали | Втулка 0007761390 |
| Ссылка на деталь | 0007761390 |
| Номер на схеме | 3 |
| Название детали | Диск 0000341180 |
| Ссылка на деталь | 0000341180 |
| Номер на схеме | 4 |
| Название детали | Кольцо Стопорное 0002442160 |
| Ссылка на деталь | 0002442160 |
| Номер на схеме | 5 |
| Название детали | Тяга Рулевая Поп. 0007761564 |
| Ссылка на деталь | 0007761564 |
| Номер на схеме | 6 |
| Название детали | Упор 0007760321 |
| Ссылка на деталь | 0007760321 |
| Номер на схеме | 7 |
| Название детали | Винт С Цил.гол. 0002354881 |
| Ссылка на деталь | 0002354881 |
| Номер на схеме | 8 |
| Название детали | Упор 0014990740 |
| Ссылка на деталь | 0014990740 |
| Номер на схеме | 9 |
| Название детали | Шайба Установочн. 0014994740 |
| Ссылка на деталь | 0014994740 |
| Номер на схеме | 10 |
| Название детали | Винт С Цил.гол. 0002147160 |
| Ссылка на деталь | 0002147160 |
| Номер на схеме | 11 |
| Название детали | Щиток 0006277380 |
| Ссылка на деталь | 0006277380 |
| Номер на схеме | 12 |
| Название детали | Шайба Опорная 0010192031 |
| Ссылка на деталь | 0010192031 |
| Номер на схеме | 13 |
| Название детали | Винт С Цил.гол. 0002354881 |
| Ссылка на деталь | 0002354881 |
| Номер на схеме | 14 |
| Название детали | Упор 0014995180 |
| Ссылка на деталь | 0014995180 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002144230 |
| Ссылка на деталь | 0002144230 |
| Номер на схеме | 16 |
| Название детали | Шайба Зажимная 0007769660 |
| Ссылка на деталь | 0007769660 |
| Номер на схеме | 17 |
| Название детали | Тяга Рулевая Поп. 0007769650 |
| Ссылка на деталь | 0007769650 |
| Номер на схеме | 18 |
| Название детали | Проушина 0007769640 |
| Ссылка на деталь | 0007769640 |
| Номер на схеме | 19 |
| Название детали | Шайба Зажимная 0007769670 |
| Ссылка на деталь | 0007769670 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 7700022727 |
| Ссылка на деталь | 7700022727 |
| Номер на схеме | 21 |
| Название детали | Хомут Зажимной 0007769680 |
| Ссылка на деталь | 0007769680 |
| Номер на схеме | 22 |
| Название детали | Шарнир 0007769690 |
| Ссылка на деталь | 0007769690 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Рулевая тяга, Управляемый Ведущий Мост Сзади, Ходовая Часть |
