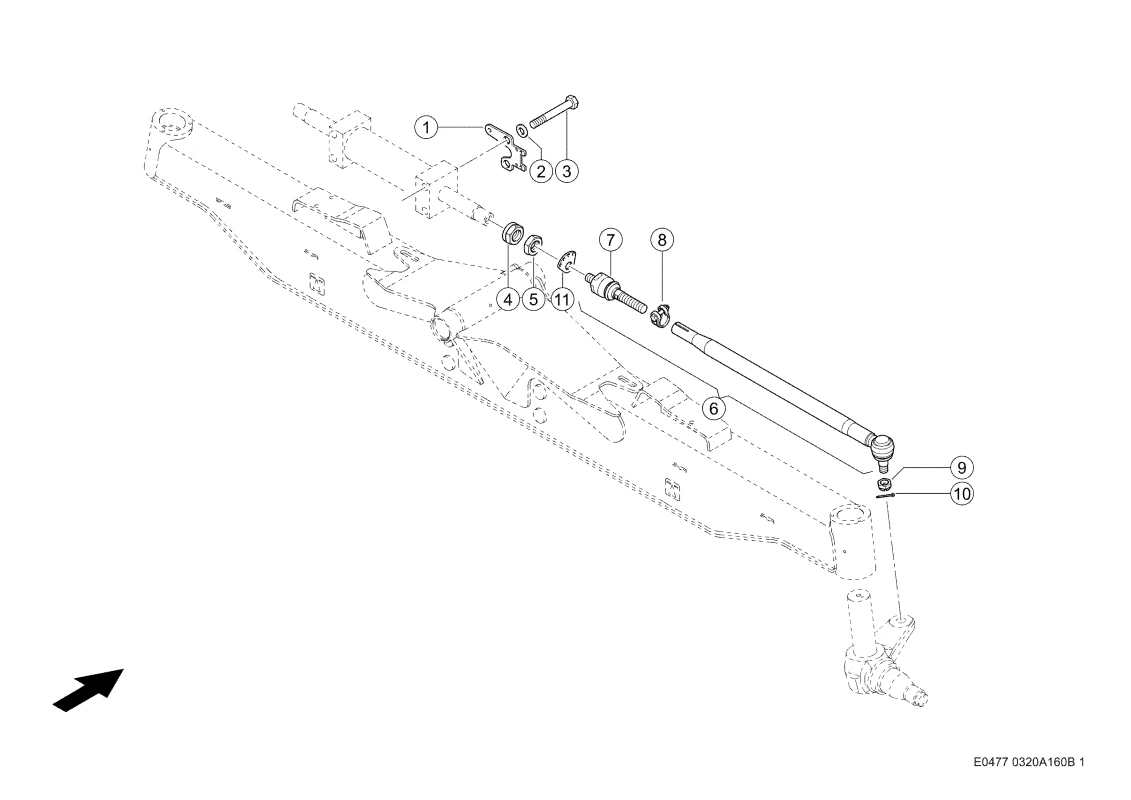

Рулевая тяга. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Рулевая тяга. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Держатель 0007704782 |
| Ссылка на деталь | 0007704782 |
| Номер на схеме | 2 |
| Название детали | Кольцо Пружинное 0002351371 |
| Ссылка на деталь | 0002351371 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002191200 |
| Ссылка на деталь | 0002191200 |
| Номер на схеме | 4 |
| Название детали | Рым-Гайка 0007690831 |
| Ссылка на деталь | 0007690831 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002115240 |
| Ссылка на деталь | 0002115240 |
| Номер на схеме | 6 |
| Название детали | Тяга Рулевая Поп. 0007709340 |
| Ссылка на деталь | 0007709340 |
| Номер на схеме | 7 |
| Название детали | Шарнир Шаровой 0007698570 |
| Ссылка на деталь | 0007698570 |
| Номер на схеме | 8 |
| Название детали | Хомут Зажимной 0007698581 |
| Ссылка на деталь | 0007698581 |
| Номер на схеме | 9 |
| Название детали | Гайка Корончатая 0002444570 |
| Ссылка на деталь | 0002444570 |
| Номер на схеме | 10 |
| Название детали | Шплинт 0002350910 |
| Ссылка на деталь | 0002350910 |
| Номер на схеме | 11 |
| Название детали | Щиток 0006276230 |
| Ссылка на деталь | 0006276230 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел |
