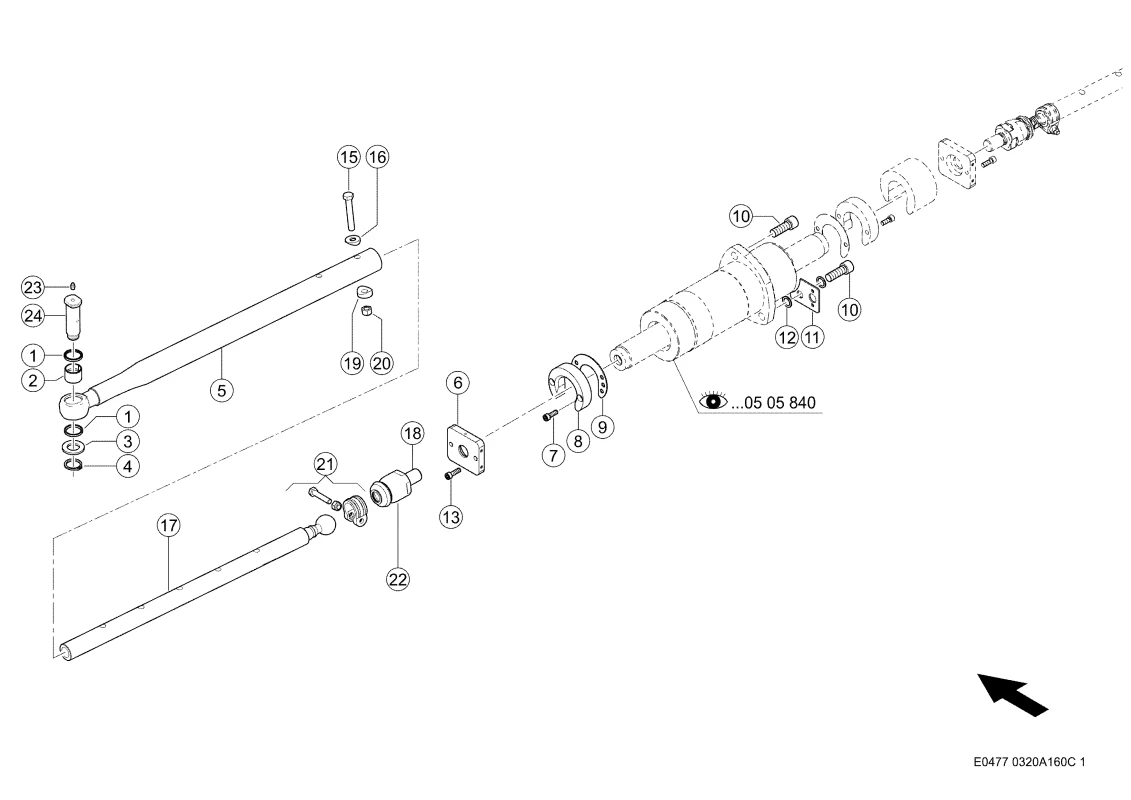

Рулевая тяга. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 2
Рулевая тяга. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Кольцо Уплотнительное 0007761380 |
| Ссылка на деталь | 0007761380 |
| Номер на схеме | 2 |
| Название детали | Втулка 0007761390 |
| Ссылка на деталь | 0007761390 |
| Номер на схеме | 3 |
| Название детали | Шайба 0001800640 |
| Ссылка на деталь | 0001800640 |
| Номер на схеме | 4 |
| Название детали | Кольцо Стопорное 0002351590 |
| Ссылка на деталь | 0002351590 |
| Номер на схеме | 5 |
| Название детали | Тяга Рулевая Поп. 0007760441 |
| Ссылка на деталь | 0007760441 |
| Номер на схеме | 6 |
| Название детали | Упор 0007743960 |
| Ссылка на деталь | 0007743960 |
| Номер на схеме | 6 |
| Название детали | Упор 0007760321 |
| Ссылка на деталь | 0007760321 |
| Номер на схеме | 7 |
| Название детали | Винт С Цил.гол. 0002193781 |
| Ссылка на деталь | 0002193781 |
| Номер на схеме | 8 |
| Название детали | Ограничитель 0007760310 |
| Ссылка на деталь | 0007760310 |
| Номер на схеме | 9 |
| Название детали | Упор 0007760490 |
| Ссылка на деталь | 0007760490 |
| Номер на схеме | 10 |
| Название детали | Винт С Цил.гол. 0002147160 |
| Ссылка на деталь | 0002147160 |
| Номер на схеме | 11 |
| Название детали | Щиток 0006277380 |
| Ссылка на деталь | 0006277380 |
| Номер на схеме | 12 |
| Название детали | Шайба 0002363810 |
| Ссылка на деталь | 0002363810 |
| Номер на схеме | 13 |
| Название детали | Винт С Цил.гол. 0002354881 |
| Ссылка на деталь | 0002354881 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002144230 |
| Ссылка на деталь | 0002144230 |
| Номер на схеме | 16 |
| Название детали | Шайба Зажимная 0007769660 |
| Ссылка на деталь | 0007769660 |
| Номер на схеме | 17 |
| Название детали | Тяга Рулевая Поп. 0007769650 |
| Ссылка на деталь | 0007769650 |
| Номер на схеме | 18 |
| Название детали | Проушина 0007769640 |
| Ссылка на деталь | 0007769640 |
| Номер на схеме | 19 |
| Название детали | Шайба Зажимная 0007769670 |
| Ссылка на деталь | 0007769670 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 7700022727 |
| Ссылка на деталь | 7700022727 |
| Номер на схеме | 21 |
| Название детали | Хомут Зажимной 0007769680 |
| Ссылка на деталь | 0007769680 |
| Номер на схеме | 22 |
| Название детали | Шарнир 0007769690 |
| Ссылка на деталь | 0007769690 |
| Номер на схеме | 23 |
| Название детали | Пресс-Масленка 0001798380 |
| Ссылка на деталь | 0001798380 |
| Номер на схеме | 24 |
| Название детали | Палец 0007761580 |
| Ссылка на деталь | 0007761580 |
