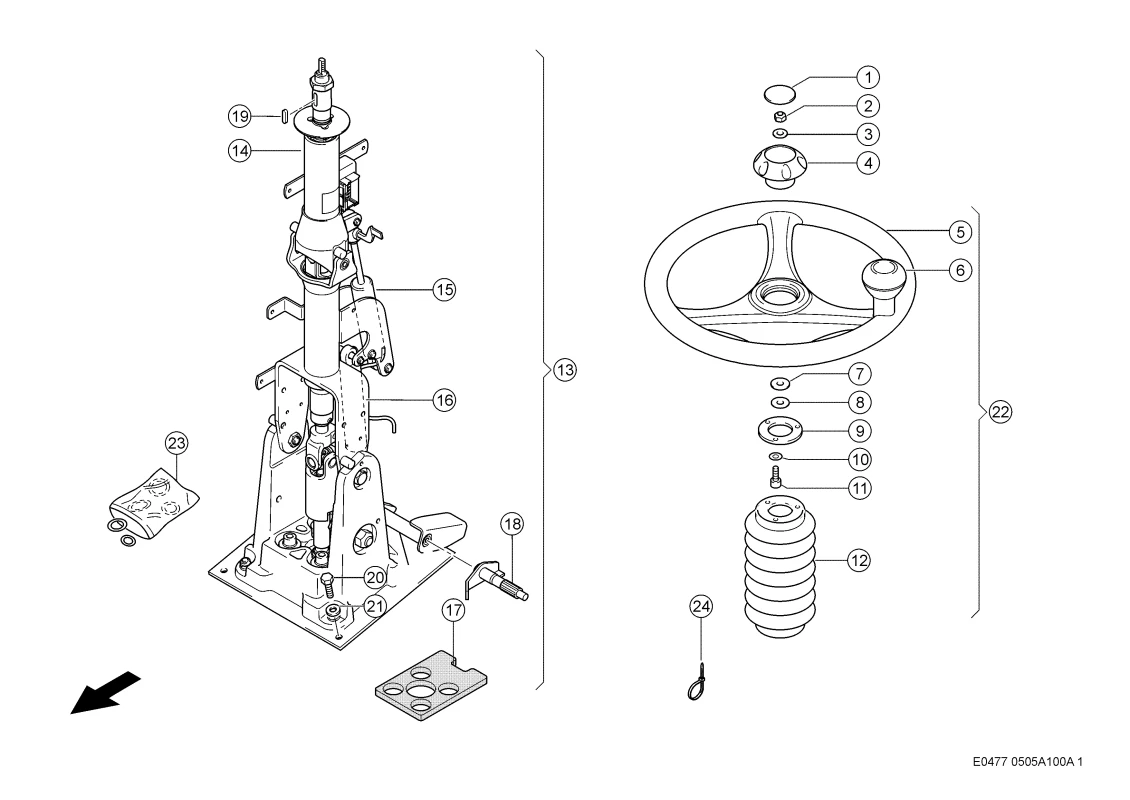

Рулевое колесо, рулевая колонка. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Рулевое колесо, рулевая колонка. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Артикул: 192776690 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Вставка 0005464171 |
Ссылка на деталь | 0005464171 |
Номер на схеме | 2 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 4 |
Название детали | Кнопка 0005464162 |
Ссылка на деталь | 0005464162 |
Номер на схеме | 5 |
Название детали | Колесо Рулевое 0005464201 |
Ссылка на деталь | 0005464201 |
Номер на схеме | 6 |
Название детали | Ручка Поворотная 0005464380 |
Ссылка на деталь | 0005464380 |
Номер на схеме | 7 |
Название детали | Диск 0002378160 |
Ссылка на деталь | 0002378160 |
Номер на схеме | 8 |
Название детали | Шайба Подкладная 0002342230 |
Ссылка на деталь | 0002342230 |
Номер на схеме | 9 |
Название детали | Шайба 0005464190 |
Ссылка на деталь | 0005464190 |
Номер на схеме | 10 |
Название детали | Шайба С Зубцами 0002392620 |
Ссылка на деталь | 0002392620 |
Номер на схеме | 11 |
Название детали | Винт С Цил.гол. 0002421941 |
Ссылка на деталь | 0002421941 |
Номер на схеме | 12 |
Название детали | Сильфон 0005464181 |
Ссылка на деталь | 0005464181 |
Номер на схеме | 13 |
Название детали | Колонка Руля 0005370040 |
Ссылка на деталь | 0005370040 |
Номер на схеме | 14 |
Название детали | Колонка Руля 0005370050 |
Ссылка на деталь | 0005370050 |
Номер на схеме | 15 |
Название детали | Элемент Упругий 0005585780 |
Ссылка на деталь | 0005585780 |
Номер на схеме | 16 |
Название детали | Элемент Упругий 0005585790 |
Ссылка на деталь | 0005585790 |
Номер на схеме | 17 |
Название детали | Уплотнение 0005370900 |
Ссылка на деталь | 0005370900 |
Номер на схеме | 18 |
Название детали | Рычаг 0005362030 |
Ссылка на деталь | 0005362030 |
Номер на схеме | 19 |
Название детали | Шпонка Призматич. 0005464360 |
Ссылка на деталь | 0005464360 |
Номер на схеме | 20 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 21 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 22 |
Название детали | Колесо Рулевое 0005469060 |
Ссылка на деталь | 0005469060 |
Номер на схеме | 23 |
Название детали | Опорна Резиновая 0005464283 |
Ссылка на деталь | 0005464283 |
Номер на схеме | 24 |
Название детали | Стяжка Кабельная 0002171570 |
Ссылка на деталь | 0002171570 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
